Powerline адаптер TP-Link: настройка, обзор, ТОП лучших моделей

TP-Link Powerline – комплект из пары адаптеров для организации компьютерной сети в доме или небольшом здании посредством электропроводки. Такое оборудование позволяет обойтись без монтажа кабеля (витой пары) там, где нужно объединить несколько компьютеров в сеть, но беспроводные технологии сделать это не позволяют. Или расстояние и преграды отрицательно сказываются на качестве связи.

Введение

Еще один плюс такого решения – оно помогает «принести интернет в розетку» туда, где Wi-Fi через стены уже не вывозит. Но давайте без мифов: это не волшебная технология и не «лечит» плохую сеть сама по себе. Она просто использует проводку как среду передачи данных, а скорость и стабильность будут зависеть от качества электросети и помех. Если хотите заранее понять принцип работы PLC/PowerLine простыми словами, вот хороший разбор: PLC адаптер – что это такое и отдельная статья именно про PowerLine: PowerLine адаптер – как работает.

Еще одно спорное утверждение, которое часто встречается в обзорах: «это безопаснее для здоровья, чем Wi-Fi». Я бы так не говорил. Уровни излучения от бытового Wi-Fi обычно и так очень низкие, а PowerLine использует высокочастотный сигнал внутри проводки. Поэтому правильнее формулировать так: PowerLine позволяет меньше зависеть от радиоканала Wi-Fi и иногда дает более стабильную связь в сложных условиях, но «про здоровье» тут лучше не фантазировать.

Кроме компьютеров, адаптеры TP–Link используются для включения в сеть игровых консолей, телевизоров, маршрутизаторов, накопителей и иного оборудования с LAN портами.

Главный недостаток – PowerLine не любит устройства, которые «фильтруют» высокие частоты: источники бесперебойного питания (ИБП), многие сетевые фильтры, удлинители, некоторые «умные» розетки. В идеале адаптеры всегда включаются напрямую в стенную розетку.

Комплектация

Основные моменты рассмотрим на примере TP–Link TL-WPA4220KIT. У остальных моделей все примерно также. В комплект того же TP–Link TL-WPA4220KIT входят:

• основной адаптер TL-WPA4220;
• устройство TL-PA4010;
• два обжатых сетевых кабеля;
• диск с электронной документацией, драйверами и утилитами;
• бумажная инструкция, гарантийный талон.

Весь софт на английском языке, локализована только печатная инструкция. Сейчас диск – больше «для галочки», потому что у многих компьютеров уже нет привода. На практике утилиты обычно скачивают с сайта производителя или ставят через магазин приложений (если речь про мобильный tpPLC). Это удобно еще и тем, что свежая версия программы чаще дружит с новыми Windows и iOS.

Поставляются адаптеры и по одному для расширения сети, подключения к ней новых клиентов. Оба девайса имеют вилки для включения в электросеть, компактные размеры, корпус из белого пластика. На его боковинах проделаны отверстия – пассивная система охлаждения.

TL-WPA4220 больше по размерам. Он имеет прорезанные отверстия для улучшенного теплообмена с внешней средой, так как заметно нагревается. На нижнем торце расположена пара LAN портов, кнопки для установки соединения с сетью PowerLine и обнуления конфигурации.

Передняя панель оснащена светодиодами для индикации:

• наличие питания,
• статус сети по электрической проводке и кабелю,
• статус беспроводного соединения.

Под последним скрывается кнопка для быстрого соединения с беспроводной точкой доступа без ввода пароля (WPS). Она работает по спецификации 802.11n, поддерживает пропускную способность до 300 Мбит/с. Если вы не знаете, что такое WPS и почему вокруг него столько споров, рекомендую почитать вот это: WPS на роутере – что это и как пользоваться. Коротко: удобно, но в некоторых сценариях лучше отключать и подключаться по паролю.

TL-PA4010 – компактный девайс с квадратными мелкими отверстиями для отвода тепла от силовых элементов. Его корпус греется слабее. Оснащен одним портом RJ-45 и светодиодом, показывающим состояние сети. На корпусе есть две кнопки для сброса конфигурации и соединения по электропроводке.

Функции

Адаптеры включаются в розетки. Один из них соединяется кабелем с роутером, второй – с клиентом. Они обнаружат друг друга, установят соединение. В итоге появится точка доступа с именем и паролем, указанными на TL-WPA4220. Кнопка WPS подключит к сети гаджеты без ввода пароля.

Тут есть важный нюанс для новичков: «точка доступа» на TL-WPA4220 – это отдельный Wi-Fi, который раздает именно этот адаптер. То есть схема часто получается такой: роутер стоит в одной комнате, PowerLine «протаскивает» интернет по проводке, а уже TL-WPA4220 раздает Wi-Fi во второй комнате. Это удобно, когда в дальней комнате сигнал от роутера слабый.

Параметры сети PowerLine изменяются при помощи кнопок на корпусах. Pair за минуту создаст защищенную компьютерную сеть со 128-битным шифрованием.

Практический совет: если вы только распаковали комплект, лучше один раз «спарить» адаптеры кнопками Pair, чтобы создать свой ключ шифрования. Так меньше шансов на случайные конфликты, и безопаснее, если вы живете в доме со сложной разводкой электрики.

Комплект поддерживает теоретическую пропускную способность до 500 Мбит/с. Реальные показатели зависят от ряда факторов. Заявленная дальность передачи сигнала – до 300 м по линии (это не про «по квартире по прямой», а про длину проводки и условия).

Важно понимать ограничения железа: у TL-WPA4220 и TL-PA4010 стоят порты 10/100 Мбит/с. Это значит, что в реальности скорость на проводном клиенте почти всегда упрется примерно в 90-95 Мбит/с, даже если «PowerLine rate» в утилите показывает больше. Поэтому такие комплекты отлично подходят для интернета до 100 Мбит/с и стабильного подключения устройств по LAN, но ждать гигабит от них не стоит.

QoS управляет приоритетами трафика, чтобы важные вещи (например, голос в мессенджере или онлайн-игры) не «задыхались», когда кто-то качает файлы. Пользователь может вручную указать тип передаваемых данных: игры, потоковое видео, VoIP, интернет-радио или онлайн-музыка.

Благодаря режиму Power-Saving Mode, адаптеры потребляют меньше электроэнергии, чем предшествующая линейка. Если в течение определенного времени (десятков минут) компьютерная сеть не активна, девайсы переходят в энергосберегающий режим, в котором потребление электроэнергии сильно снижается (по заявлению производителя – до 85%).

Для вмешательства в основные настройки работы адаптеров и обновления их прошивки применяются фирменные утилиты с англоязычным интерфейсом. Если PowerLine ведет себя нестабильно, первое что я делаю – обновляю прошивку адаптеров и перезагружаю их, а уже потом играюсь с розетками и каналами.

Настройки

Программа для TL-PA4010 состоит из 4 страниц. На первой («Status») приводится MAC-адрес, название сети и пароль для доступа к ней, версия прошивки адаптера и триггер для активации HomePlug AV.

На второй выводится список клиентов с их MAC, текущей скоростью и кнопкой для открытия их настроек.

Третья – вкладка для контроля над пропускной способностью и приоритетами различных типов трафика.

На последней обновляется микропрограмма, обнуляются настройки, изменяется имя сети.

Конфигуратор TL-WPA4220 такой же по смыслу, но обладает веб-интерфейсом с типичным для роутеров дизайном. Отыщет устройство в сети утилита PowerLine Scan. Главная страница посвящена информации о всех подключениях, прошивке адаптера.

Во вкладке «Wireless» имеются все присущие маршрутизаторам от TP-Link подразделы, где можно указывать и изменять:

• ширину канала,
• регион,
• способ защиты сети,
• ее название,
• пароль для доступа.

Дополнительные опции позволяют изменить мощность Wi-Fi передатчика и занести клиентов в черный и белый списки. Если вы не уверены, как правильно настроить Wi-Fi параметры (канал, ширина, защита), можно ориентироваться на универсальную инструкцию: как настроить Wi-Fi. Там логика одинаковая для большинства устройств.

В «PowerLine» отображаются пароль, MAC адаптера и клиенты сети. Кнопка Wi-Fi Clone активирует функцию Wi-Fi Auto-Sync – клонирование имени и пароля беспроводной точки доступа, созданной роутером, с синхронизацией настроек сети новым усилителем.

Программа для управления адаптерами «tpPLC», разработанная для macOS, Windows и iOS, помогает изменять настройки сети, задавать расписание активности Wi-Fi, управлять светодиодными индикаторами. На практике самое полезное в ней – быстро посмотреть «PowerLine rate» и понять, есть ли проблема в проводке или в Wi-Fi.

Практика установки: как получить максимальную скорость

PowerLine часто ругают по одной простой причине: люди включают адаптеры «как попало», а потом удивляются, что скорость плохая. Вот что реально помогает:

• Включайте адаптеры напрямую в стенную розетку. Сетевые фильтры, ИБП и удлинители часто режут сигнал. Если розетка нужна еще и для других устройств, лучше выбирать PowerLine с проходной розеткой (passthrough) в более новых моделях.
• Старайтесь использовать одну фазу. В некоторых домах розетки разведены по разным линиям/фазам, и связь между ними бывает хуже. Иногда помогает простая перестановка адаптера в другую розетку в той же комнате.
• Уберите «шумные» блоки питания. Дешевые зарядки, старые диммеры, некоторые LED лампы могут создавать помехи. Проверка простая: выключите подозрительные приборы и посмотрите, вырос ли показатель скорости в tpPLC.
• Проверьте адрес роутера и доступ в админку. Иногда проблема вообще не в PowerLine, а в настройках роутера. Если вы не знаете адрес входа, обычно помогает 192.168.1.1 или 192.168.0.1 – инструкции тут: 192.168.1.1 и 192.168.0.1.

Если вы ждете от PowerLine идеальной скорости как по кабелю, лучше заранее снизить ожидания. Электропроводка не проектировалась как «сетевой кабель», и в реальном мире скорость может прыгать. Но зато стабильность часто лучше, чем у Wi-Fi через несколько стен.

Скорость

Проверка скорости проводилась в квартире с медной электропроводкой. TL-WPA4220 включался рядом с маршрутизатором, TL-PA4010 подключался в 4 розетки последовательно, на расстоянии не более 30 метров. При тестировании работали стандартные бытовые приборы: холодильник, телевизор, лампы. Данные передавались в один поток и восемь потоков в одном направлении и в обоих сразу.

Рассчитывать можно на 45-80 Мбит/с. При наличии двух точек скорость падает, но для обычной навигации по интернету и просмотра видео в Full HD пропускной способности обычно достаточно. Проблемы начинаются, когда одновременно идет несколько тяжелых потоков (например, скачивание + онлайн-игра + видео), или когда проводка реально шумная.

После подключения адаптера через сетевой фильтр результаты были следующими:

Вывод – фильтр действительно может урезать скорость в несколько раз, потому что он глушит высокие частоты. Поэтому правило простое: PowerLine всегда в стенную розетку, а фильтр оставляем для компьютера и техники.

Тест беспроводной точки доступа осуществлялся при однопоточной и 8-поточной передаче данных при шифровании трафика посредством WPA2-PSK. Первый тест – скорость между контроллером и клиентом, который соединен с ним через LAN. Второй – клиент подключен при помощи TL-PA4010. Третий и четвертый – клиент расположен за одной стеной и за двумя.

Падение скорости при появлении стены не сильно заметно, а вот две преграды уже создают проблемы для радиосигнала. И помните: Wi-Fi в этой модели 2.4 ГГц (802.11n), он лучше пробивает стены, но эфир часто перегружен соседями.

Странное решение – оснастить устройства портами с пропускной способностью 100 Мбит/с, при том, что они рассчитаны на большую теоретическую скорость. Но тут все честно: маркетинговые «500 Мбит/с» относятся к физическому уровню PowerLine, а реальная скорость клиенту упирается в порты и условия. Для интернета до 100 Мбит/с это обычно не критично, а вот для быстрых тарифов и домашнего NAS уже лучше смотреть в сторону гигабитных PowerLine комплектов.

При наличии медной проводки и отсутствии альтернативных вариантов использование пары рассмотренных адаптеров обеспечит достойную для большинства задач скорость интернета и домашней сети. Если возникли вопросы, напишите нам в комментарии или обратную связь. Кто-то из наших обязательно ответит в короткие сроки!

ТОП-моделей

Раз уж это обзор железки, добавлю подборку популярных PowerLine комплектов и адаптеров, которые часто можно встретить в продаже. Я специально смешал варианты: чисто «по проводу», варианты с проходной розеткой, и комплекты с Wi-Fi, чтобы можно было выбрать под свою задачу. Не воспринимайте это как «топ по крутости» – лучше выбирайте под сценарий (интернет до 100, гигабитный тариф, нужен Wi-Fi в дальней комнате и т.д.).

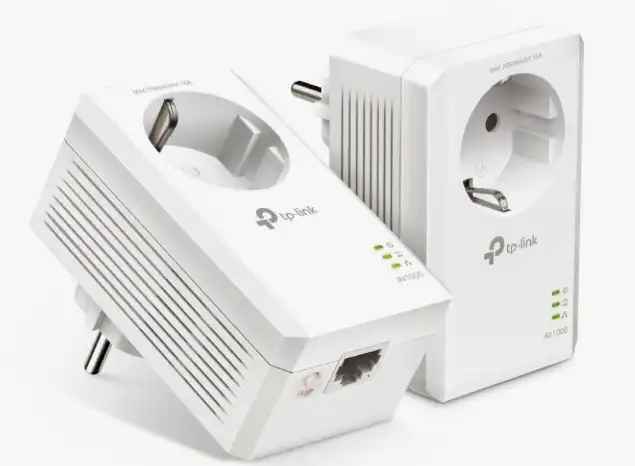

TP-Link TL-PA7017P KIT

Очень популярный гигабитный комплект для тех, кому Wi-Fi не нужен, а нужно просто дотянуть стабильный LAN до телевизора, приставки или ПК. Главная фишка – проходная розетка: вы не теряете розетку в стене, плюс внутри обычно стоит фильтр, который снижает помехи от подключенного прибора. По скорости это уже другой класс по сравнению с AV500: в хорошей проводке можно получить заметно больше 100 Мбит/с, и главное – не упереться в fast ethernet. Такой комплект часто берут как «замена длинному кабелю», когда тянуть витую пару лень или нельзя. Если у вас тариф выше 100 Мбит/с, это уже более логичный выбор, чем старые комплекты. Но чудес все равно не будет: если проводка убитая, скорость может гулять, просто потолок выше.

• Плюсы: гигабитные порты, проходная розетка, хороший запас по скорости.
• Минусы: Wi-Fi нет, качество сильно зависит от электрики.

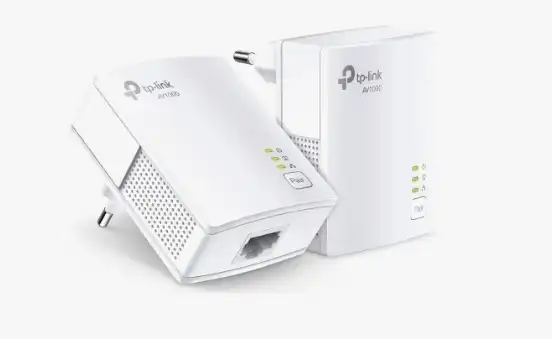

TP-Link TL-PA7017 KIT

Почти тот же смысл, что и у версии P, но без проходной розетки. Берут, когда нужно подешевле и розетки не жалко. По скорости и стабильности все зависит от проводки, но общий класс AV1000 обычно дает хороший результат для домашних задач. Отличный вариант для подключения Smart TV, приставки или компьютера в комнате, где Wi-Fi прыгает. Плюс это один из самых «массовых» комплектов: к нему проще найти инструкцию, прошивки и советы от пользователей. Для квартиры часто хватает с головой. А если потом захотите расшириться, можно докупить еще один адаптер того же стандарта и добавить точку в сеть.

• Плюсы: гигабитные порты, хорошее соотношение цены и функциональности.
• Минусы: нет проходной розетки, Wi-Fi нет.

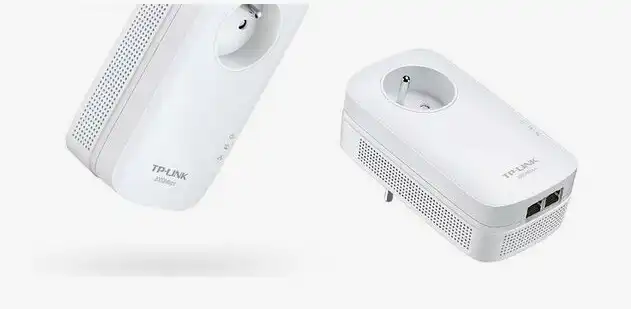

TP-Link TL-PA9020P KIT

Комплект для тех, кто хочет максимум из PowerLine в рамках бытовых решений. Обычно его берут под гигабитный интернет, NAS и ситуации, где важно выжать скорость из проводки. Проходная розетка здесь тоже есть, а еще часто встречается поддержка технологий, которые улучшают работу на сложной проводке (вроде MIMO). На практике это выражается в том, что в некоторых домах TL-PA9020P держится увереннее и дает выше скорость, чем младшие модели. Если у вас большой дом или несколько этажей, этот комплект часто показывает себя лучше. Но цена выше, и покупать его ради тарифа 100 Мбит/с смысла мало. Он раскрывается тогда, когда есть что раскрывать.

• Плюсы: высокий класс PowerLine, 2 гигабитных порта, проходная розетка, хороший запас по скорости.
• Минусы: дороже, Wi-Fi нет, зависимость от электрики все равно остается.

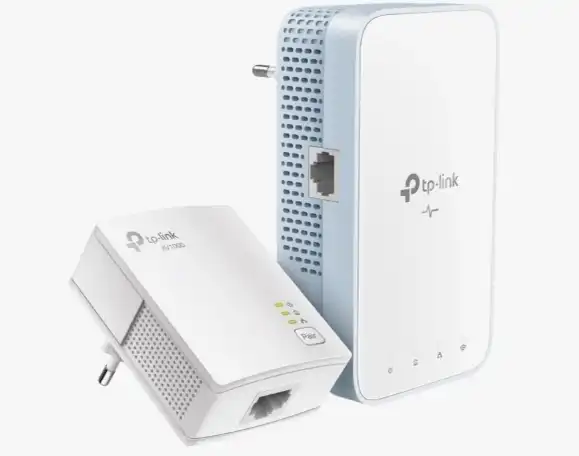

TP-Link TL-WPA7517 KIT

Хороший комплект, когда нужно не только «принести LAN», но и раздать Wi-Fi в дальней комнате. Отличие от TL-WPA4220KIT в том, что это уже более современный уровень: гигабит по кабелю и обычно двухдиапазонный Wi-Fi (2.4 + 5 ГГц). Это сразу решает типичную боль старых моделей – 2.4 ГГц перегружен соседями, а 5 ГГц может дать более чистый эфир и скорость. Такой комплект часто берут в квартиру: роутер стоит у входа, а во второй комнате появляется нормальный Wi-Fi и порт под телевизор. Плюс удобна функция копирования настроек Wi-Fi, чтобы сеть была с тем же именем и паролем. Для семейного использования это прям удобно: устройства не надо учить новой сети. Если вы выбираете PowerLine «на сегодня», это уже ближе к правильному уровню.

• Плюсы: Wi-Fi 2.4/5 ГГц, гигабитный LAN, удобно как усилитель Wi-Fi.
• Минусы: дороже чистых LAN комплектов, качество Wi-Fi зависит от места установки.

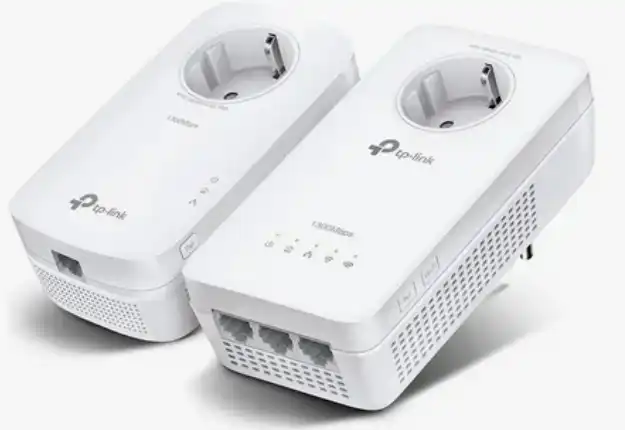

TP-Link TL-WPA8631P KIT

Очень мощный комплект, когда нужно раздать Wi-Fi и подключить несколько устройств по проводу в одной комнате. Обычно у него несколько гигабитных LAN портов на Wi-Fi адаптере, плюс проходная розетка. Это удобно, когда в комнате стоит телевизор, приставка и консоль – все можно посадить на провод, а Wi-Fi оставить для телефонов. По Wi-Fi чаще всего это уже уровень 802.11ac, что заметно приятнее старого 802.11n. Если вы хотите «закрыть комнату» полностью и сделать там нормальную сеть, это один из популярных вариантов. Но он не бюджетный, и его стоит брать, когда вы реально используете возможности. В противном случае проще взять что-то попроще и дешевле.

• Плюсы: сильный Wi-Fi, несколько гигабитных портов, проходная розетка.
• Минусы: цена, размер, все равно зависит от качества проводки.

ТОП моделей других производителей

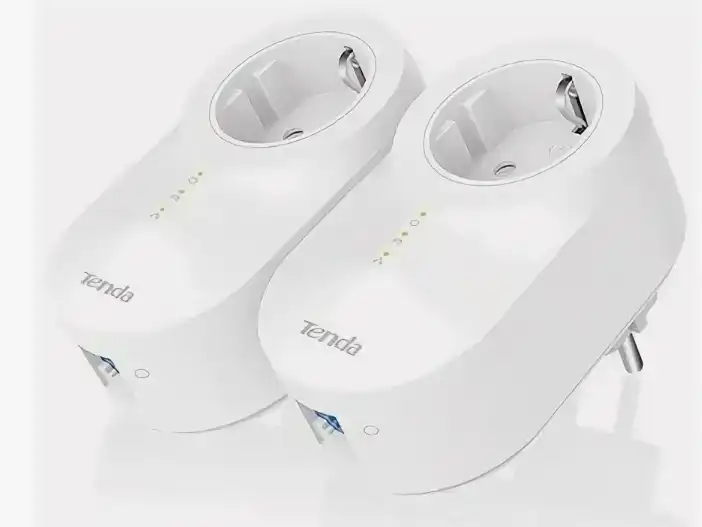

Tenda PH6

Популярный комплект в российских магазинах, когда хочется альтернативу TP-Link. Обычно это класс AV1000 с гигабитом и проходной розеткой, то есть по смыслу близко к TL-PA7017P, но с другой реализацией. Его берут под телевизор, приставку, рабочий компьютер – стандартные сценарии. В нормальной проводке работает хорошо, в сложной может быть капризнее, но это общая болезнь PowerLine. Из плюсов – часто хорошая доступность и понятная установка: воткнул, спарил, поехали. Для новичка это важно. Если у вас интернет до 300-500 Мбит/с, шанс получить адекватную скорость выше, чем на старых AV500 комплектах. Но все равно проверяйте на месте: иногда проводка решает больше, чем бренд.

• Плюсы: гигабитный LAN, проходная розетка, доступность.
• Минусы: качество сильно зависит от электрики, Wi-Fi нет (если брать LAN комплект).

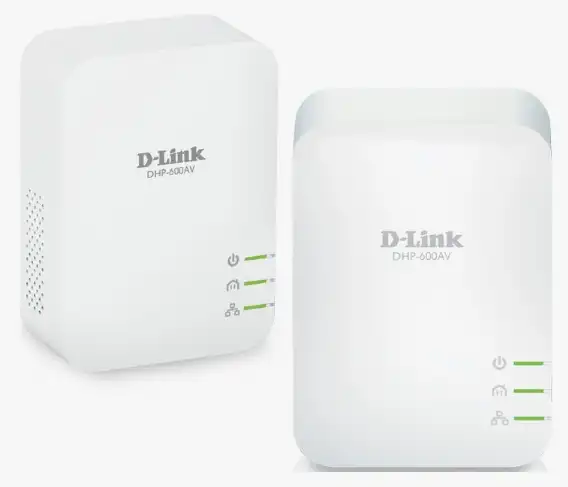

D-Link DHP-601AV

Комплект, который встречается у тех, кто предпочитает D-Link или уже использует их оборудование. Обычно это PowerLine класса AV2, рассчитанный на более высокие скорости по проводке, чем AV500. Он подходит для стандартных сценариев: дотянуть сеть по розеткам до ПК, приставки, телевизора. Важно смотреть на конкретную ревизию и порты: если порты гигабитные – это хорошо, если fast ethernet – потолок будет около 100 Мбит/с, как у старых комплектов. В остальном принцип тот же: включаем в стенную розетку, спариваем, проверяем. D-Link часто выбирают, когда нужно простое LAN решение без Wi-Fi. И да, как и у других, сетевые фильтры и ИБП тут могут сильно портить картину.

• Плюсы: PowerLine AV2, простой сценарий «кабель через розетку».
• Минусы: характеристики зависят от ревизии, Wi-Fi нет.

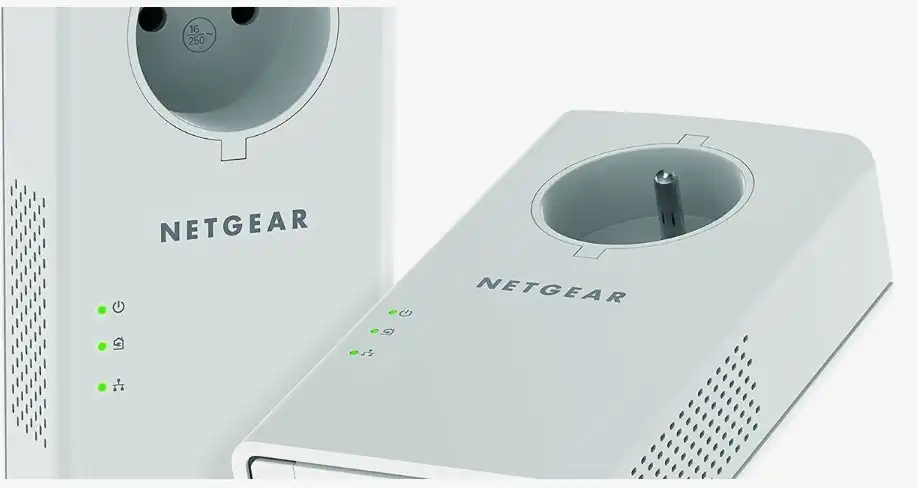

NETGEAR PLP2000

Мощный комплект класса AV2000, который часто любят за стабильность и удобные фишки вроде «правильной розетки» с фильтром. Обычно у каждого адаптера по два гигабитных порта, что удобно: можно подключить, например, телевизор и приставку без свитча. По скорости это один из вариантов для тех, у кого хороший интернет и хочется выжать максимум из PowerLine. Плюс у NETGEAR часто нормальная индикация качества (типа «pick a plug»), которая подсказывает, какая розетка лучше. Это реально полезно: иногда переставил адаптер на метр – и скорость стала в два раза выше. Если вы живете в большом доме, такая индикация экономит время. Минус – цена и не всегда простая доступность. Но по классу железа это достойный конкурент.

• Плюсы: AV2000, 2 гигабитных порта, проходная розетка, удобная индикация качества.
• Минусы: цена, доступность, Wi-Fi нет.

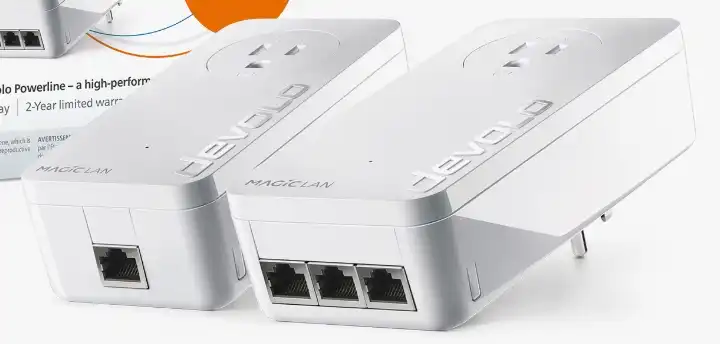

devolo Magic 2 LAN

Один из самых известных «премиум» вариантов PowerLine. Его сильная сторона – высокая скорость класса Magic/2400 и хорошая экосистема приложений. Обычно такие комплекты берут, когда хочется максимум стабильности и скорости, а Wi-Fi не нужен (или он уже решен другим оборудованием). В хорошей проводке devolo способен дать очень достойный результат, особенно по сравнению со старыми AV500 устройствами. Плюс у devolo часто продуманные режимы энергосбережения и диагностики, что удобно для продвинутых пользователей. Минус очевидный – цена. Но если вы хотите топ в рамках PowerLine и готовы платить, devolo часто оказывается тем самым вариантом «купил и забыл». Главное – все равно соблюдать базовые правила установки (без фильтров и ИБП).

• Плюсы: высокий класс скорости, хорошая диагностика, стабильность в хорошей проводке.
• Минусы: дорого, Wi-Fi нет (в LAN версии).

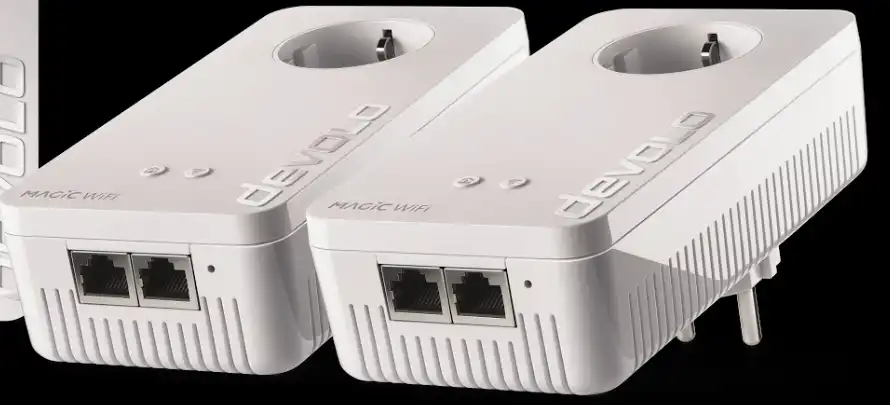

devolo Magic 2 WiFi next

Вариант для тех, кто хочет одновременно и PowerLine, и сильный Wi-Fi с mesh логикой. По смыслу это «принес интернет по розетке и раздал нормальный Wi-Fi в комнате» без лишних устройств. Хорош для больших квартир и домов, где одного роутера мало. Плюс у devolo обычно удобное приложение, и можно реально настроить единую сеть. Минус – стоимость и то, что это уже не «простая коробочка», а полноценный элемент домашней сети, к которому надо относиться как к части инфраструктуры. Если вы любите все настраивать и хотите именно mesh, это хороший вариант. Если нужна просто сеть для телевизора – это перебор. Но как современное комплексное решение оно сильное.

• Плюсы: PowerLine + Wi-Fi mesh, высокий класс скорости, удобная экосистема.
• Минусы: цена, избыточно для простых задач.

Если подытожить: TL-WPA4220KIT – рабочий комплект своего времени и своего класса. Он отлично подходит, когда у вас интернет до 100 Мбит/с, нужна стабильность, а Wi-Fi через стены уже не радует. Но если вы строите сеть «на вырост» под быстрый тариф, лучше смотреть на гигабитные PowerLine комплекты из списка выше. А если хочется в целом разобраться, что такое «интернет через розетку» и где у технологии реальные плюсы и минусы, вот еще полезный материал: интернет через розетку.
