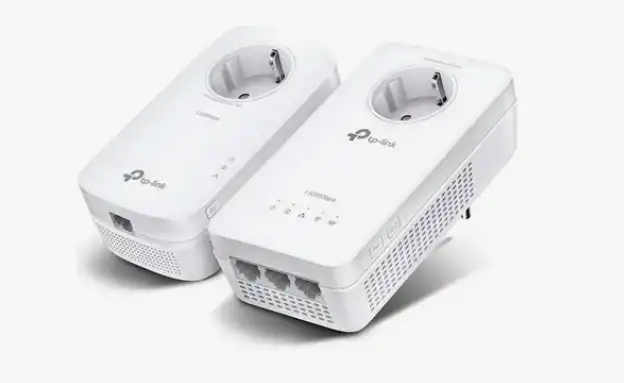

PLC адаптер: что это такое, принцип работы, как подключить и настроить?

К нам на портал в последнее время приходит много писем от постоянных читателей с вопросами о PLC-адаптере – как им пользоваться, что это такое и где это можно купить. Для начала попробуем ответить на вопрос – что такое PLC адаптер. PLC – это сокращенное название от полного наименования Power Line Communication, что по-человечески можно перевести как «связь по силовой линии». Принцип технологии – передача пакетов цифровой информации по электрической сети.

Да, вы не ослышались. Оказывается, по электрической сети, которая питает все наши устройства, можно передавать интернет или связывать несколько сетевых устройств в одну сеть. Первые прототипы были медленные и способны были передавать информацию на скорости до 10 Мбит в секунду (а мой первый интернет вообще был на скорости 256 Кбит в секунду). Сейчас же современные модули часто имеют высокую заявленную скорость – свыше 450 Мбит в секунду, а у некоторых комплектов в характеристиках можно увидеть и «1000/1200/2000». Но тут важно понимать: это почти всегда теоретические цифры, а реальная скорость зависит от проводки, помех и того, как вы подключили адаптер.

PLC еще называют Powerline-адаптерами, «интернетом по розетке» или HomePlug/G.hn. Названия разные, смысл один – данные идут по проводам электропитания, а не по витой паре и не по воздуху.

Немного о технологии

Принцип передачи происходит не «по воздуху», а по вашим проводам. Стандартное электричество все так же остается в неизменном виде: переменный ток с частотой 50 Гц, как и был. Просто поверх него накладывается высокочастотный сигнал с данными (по сути, «второй сигнал» в той же линии). На практике используется многоканальная передача (когда поток данных разбивается на много маленьких «подпотоков» по разным частотам), чтобы повысить скорость и устойчивость к шумам.

Есть два вида:

1. Broadband over Power Lines – широкополосная передача. Ее и используют для домашнего интернета и локальной сети, потому что скорость при этом в разы выше.
2. Narrowband over Power Lines – узкополосные решения для телеметрии, датчиков и служебных задач. Скорость там обычно небольшая, зато дальность и помехоустойчивость другие.

Как это работает? Сигнал передается по проводам в виде высокочастотной модуляции. Поток данных для увеличения скорости разбивается на множество подканалов и передается параллельно. Частотный диапазон зависит от стандарта и конкретной модели: у «классических» решений это часто десятки мегагерц, а у более новых может быть шире. Для пользователя важнее другое – чем лучше проводка и чем меньше помех, тем ближе реальная скорость к заявленной.

Задача PLC адаптера – принимать и отправлять этот сигнал, кодировать и декодировать его, а для ваших устройств выдавать обычный Ethernet (как от роутера). Данную технологию часто используют там, где проблематично провести кабель или настроить беспроводную сеть из повторителей, а «просто Wi-Fi» не пробивает стены.

Вот вам пример. В одном доме проведен интернет. Подключение идет к роутеру. От одного из LAN портов идет провод, который подключен к PLC-адаптеру. Адаптер включен в электрическую сеть. Во втором доме, у второго PLC-адаптера можно подключать любые сетевые устройства. Например, можно подключить коммутатор (свитч) или роутер в режиме «Точки доступа», чтобы там появился и кабельный интернет, и Wi-Fi.

Важный нюанс про «второй дом/другая часть здания». PLC почти всегда лучше работает внутри одной электросети (один ввод, один счетчик, одна группа). Если у вас частный дом с несколькими фазами или отдельными щитками, связь может быть слабее. Иногда помогает перенос адаптера в другую розетку, а иногда нужна помощь электрика (например, вопрос фаз и щитка).

Где можно купить?

Подобные сетевые устройства не самые популярные, но их становится все больше. Чаще всего люди берут Powerline от крупных брендов (TP-Link, Zyxel, devolo, Tenda, D-Link), а у операторов иногда встречаются брендированные комплекты. Сравнивать их «лоб в лоб» по коробке бывает сложно, потому что многое решает именно ваша проводка и условия, а не цифры на упаковке.

Купить их можно почти в любом интернет-магазине или на маркетплейсах. При выборе я бы смотрел не только на «скорость до 2000», а на практичные вещи:

• есть ли гигабитные порты (если у вас интернет быстрее 100 Мбит/с);
• есть ли розетка-пропуск (passthrough), чтобы не «терять» розетку;
• нужен ли вам Wi-Fi на втором адаптере (если хотите сделать точку доступа в дальнем углу квартиры);
• какой стандарт заявлен (HomePlug AV2 или G.hn) – разные стандарты могут быть несовместимы между собой.

Если вы планируете подключать второй роутер как точку доступа, заранее проверьте, как его правильно настроить. Тут очень выручает понимание режимов «роутер/точка доступа/мост». Если на роутере что-то пошло не так, иногда помогает простой сброс настроек – более подробно про сброс настроек роутера вы можете почитать тут.

Как подключить и настроить?

Один комплект PLC чаще всего состоит из двух адаптеров, двух сетевых кабелей для подключения и инструкции. Подключать адаптер лучше напрямую в розетку, без сетевых фильтров и «умных» удлинителей.

1. Сначала втыкаем первый PLC рядом с модемом или роутером. Если у адаптера есть розетка-пропуск, то роутер можно питать от нее же – это нормально.

2. Подключаем сетевой кабель от LAN порта роутера к порту PLC-адаптера (Ethernet соединение).

3. Втыкаем второй модуль там, где вы хотите, чтобы был интернет. Подключаем к нему компьютер, приставку или второй роутер кабелем.

Дальше два варианта – и оба нормальные.

Вариант А (часто работает сразу): многие новые комплекты уже «спарены» с завода. Вы их включили, лампочки нашли друг друга, и интернет пошел. В этом случае я все равно рекомендую сделать ручное сопряжение кнопкой Pair/Security – так вы точно включите шифрование и «закроете» сеть от случайных соседей.

Вариант Б (сопряжение кнопками): на большинстве PLC есть кнопка Pair/Security (название может отличаться). Смысл один – создать общую защищенную сеть.

1. Нажмите кнопку Pair/Security на первом адаптере на 1-2 секунды (обычно индикатор начинает мигать).
2. В течение пары минут нажмите такую же кнопку на втором адаптере тоже на 1-2 секунды.
3. Подождите 30-60 секунд. Индикатор PLC/Powerline должен загореться (или перестать мигать) – это знак, что связь установилась.

В вашем комплекте время нажатия может отличаться. Длительное удержание (обычно 10-15 секунд) часто делает сброс настроек. Если вы случайно «сбросили» адаптер, ничего страшного – просто повторите сопряжение заново по шагам выше.

Для того чтобы подключить еще один или более адаптеров, обычно делаем так: нажимаем Pair/Security на основном модуле (который рядом с роутером), а затем по очереди нажимаем Pair/Security на каждом новом модуле. Это подключение достаточно простое, не запутаетесь. Главное – не тянуть время: чаще всего окно на сопряжение ограничено.

При нормальной работе обычно горят (или мигают по сценарию) три индикатора: питание, PLC/Powerline (связь по проводке) и Ethernet (передача данных по кабелю). Цвета и точное поведение зависят от модели, но логика всегда одна: если PLC-индикатор «мертвый», то адаптеры друг друга не видят.

Самый простой тест: подключите ноутбук кабелем во второй адаптер и проверьте, получает ли он IP-адрес. На Windows можно открыть командную строку и выполнить “ipconfig”. Если адрес есть – сеть поднялась. Если адрес типа 169.254.x.x – значит интернет не пришел, и нужно искать причину.

Что важно знать перед покупкой и установкой

Чтобы PLC не разочаровал, надо понимать его ограничения. Я лучше скажу честно сразу, чем потом вы будете ругать «плохие коробочки».

• Сетевые фильтры и ИБП. Сетевой фильтр (особенно с защитой/фильтрацией помех) часто режет сигнал PLC. ИБП/UPS почти всегда мешает. Поэтому адаптеры лучше включать прямо в розетку. Если розеток мало – берите модели с розеткой-пропуском.
• Удлинители. Простой удлинитель без фильтра иногда еще терпимо, но стабильность обычно хуже. Лучше избегать.
• Разные линии и автоматы. Чем больше «поворотов» через щиток, автоматы, счетчики, тем слабее может быть связь. Поэтому иногда помогает элементарно сменить розетку в комнате.
• Помехи. Блоки питания, зарядки, диммеры, микроволновка и некоторые «шумные» приборы могут влиять на скорость. Это не значит, что PLC всегда будет падать, но иногда скачки бывают.
• Совместимость стандартов. HomePlug AV2 и G.hn – это разные лагеря. Адаптеры разных стандартов могут не работать друг с другом. Поэтому лучше держаться одной линейки/одного стандарта внутри дома.

Если вам нужна гарантированная стабильность и максимальная скорость – витая пара все еще король. Да, тянуть кабель неприятно, но зато потом все работает «железно». Кстати, если решите все же тянуть кабель, держите полезное: общий обжим витой пары.

Решение проблем

• Если у вас проблемы с интернетом – проверьте, горят ли индикаторы питания, PLC/Powerline и Ethernet. Если Ethernet не горит, возможно, кабель не вставлен до конца или порт неисправен. Поменяйте кабель местами, попробуйте другой порт.
• Если PLC/Powerline индикатор не загорается – попробуйте включить оба адаптера в соседние розетки в одной комнате и заново сделать Pair/Security. Если рядом они спариваются, а на расстоянии нет – проблема в проводке, фильтрах или розетке.
• Если скорость резко низкая – уберите сетевые фильтры, удлинители и ИБП. Перенесите адаптер в другую розетку. В некоторых случаях помогает просто «обойти» одну проблемную розетку.
• Если индикатор PLC светится «плохим» цветом (у некоторых моделей это красный/оранжевый) – обычно это не «сломалось», а сигнал слабый. Причины стандартные: большая дистанция, плохая проводка, фильтрация, помехи от техники.
• Если адаптеры ведут себя странно после отключения света – сделайте сброс (долгое удержание кнопки Reset/Pair по инструкции) и снова спарьте. У многих моделей есть фирменные утилиты, через которые можно обновить прошивку и поменять имя/ключ сети Powerline.

Если вы ставите второй роутер как точку доступа и получаете «Wi-Fi есть, интернета нет», часто виновата не PLC, а режим роутера. Проверьте, что второй роутер не раздает DHCP как отдельный маршрутизатор (если вам это не нужно). А если основная сеть дома забита соседями, то иногда помогает банальная смена канала – я писал об этом в статье как поменять канал Wi-Fi.

ТОП популярных моделей

Ниже я собрал модели, которые чаще всего берут для дома. Я не обещаю, что каждая подойдет именно вашей проводке (это невозможно угадать заранее), но по функционалу и удобству это хорошие ориентиры: есть бюджетные, есть быстрые, есть комплекты с Wi-Fi и розеткой-пропуском.

Не гонитесь только за цифрой «до 2000». Для интернета до 100 Мбит/с часто хватает и простых AV600/AV1000 комплектов. А вот если у вас гигабитный тариф и современная сеть, тогда уже смотрим на гигабитные порты и AV1000/AV2000 или G.hn.

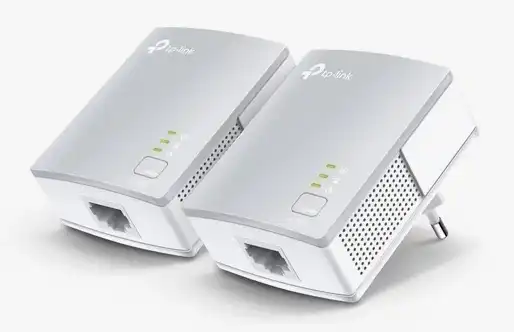

TP-Link TL-PA4010 KIT (AV600)

Это один из самых популярных бюджетных комплектов «включил и работает». Хорошо подходит для задач вроде «подключить телевизор/приставку в другой комнате», где кабель тянуть лень, а Wi-Fi не добивает. Важно понимать, что порты у него обычно 100 Мбит/с, поэтому на гигабитный интернет он не рассчитан. Зато по цене и простоте это отличный вход в PLC. В небольшой квартире, где проводка более-менее живая, он часто дает стабильный интернет для видео и обычного серфинга. Для игр тоже может подойти, но задержка по проводке бывает плавающей – это нормальная особенность PLC.

• Плюсы:
  • Доступная цена и простая установка
  • Хорош для IPTV/приставки/TV
  • Компактный размер
• Минусы:
  • Порты обычно только 100 Мбит/с
  • Нет розетки-пропуска
  • Скорость сильно зависит от проводки

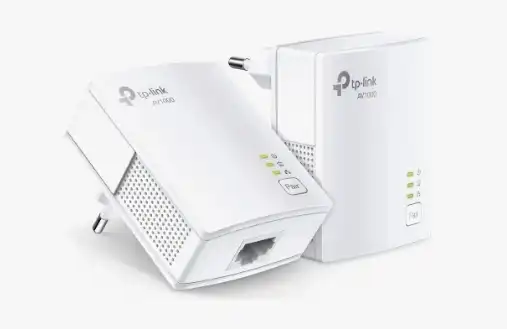

TP-Link TL-PA7017 KIT (AV1000)

Очень популярный вариант для тех, кто хочет гигабитные порты без переплаты за «топ». По проводке обещают «до 1000», но в реальности вы будете ограничены качеством электросети. Зато на коротких дистанциях по хорошей проводке этот комплект часто дает заметно больше, чем бюджетные AV600. Подходит для 4K-видео, NAS, рабочих задач и просто «чтобы было побыстрее». Если у вас интернет выше 100 Мбит/с, то гигабитный порт тут реально важен. При этом сама установка не сложнее: воткнули, спарили кнопкой, работает.

• Плюсы:
  • Гигабитные порты
  • Хорошая скорость для большинства домашних задач
  • Простая настройка
• Минусы:
  • Нет розетки-пропуска
  • Нет Wi-Fi (только кабель)

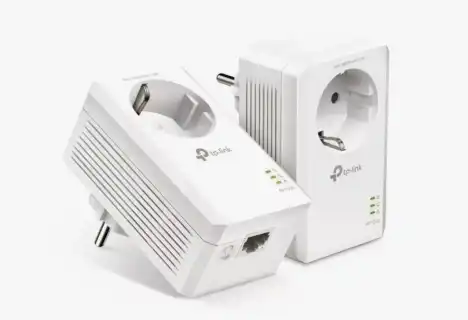

TP-Link TL-PA7017P KIT (AV1000, с розеткой)

По сути это тот же AV1000, но с важной бытовой фишкой – розетка-пропуск. То есть вы не теряете розетку в комнате: включили PLC, а сверху в него воткнули удлинитель или тот же телевизор. Для квартир, где розеток мало, это прям спасение. По скорости это примерно уровень AV1000 с гигабитным портом, но удобство выше. Еще плюс в том, что такой адаптер часто меньше страдает от «соседних» блоков питания в той же розетке, потому что он рассчитан на нормальную установку прямо в стену. Для домашнего использования это один из самых логичных комплектов.

• Плюсы:
  • Гигабитные порты
  • Розетка-пропуск (не теряете розетку)
  • Хорош для постоянного подключения техники
• Минусы:
  • Чуть крупнее обычной версии
  • Wi-Fi нет

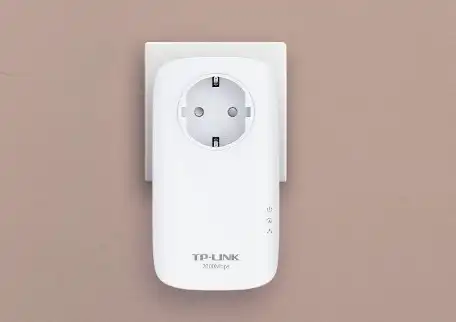

TP-Link TL-PA9020P KIT (AV2000)

Это уже «побыстрее и пожирнее» линейка. Заявленная скорость выше (часто пишут AV2000), гигабитные порты на месте, плюс розетка-пропуск. Такой комплект берут, когда хочется максимально возможную скорость по проводке в рамках HomePlug AV2. Он хорошо подходит для тяжелого контента, работы с большими файлами и более требовательных домашних сетей. На старой проводке чудес не будет, но на нормальной электросети разница с AV600 обычно заметна. Еще важно: AV2000 более требователен к качеству линии, поэтому иногда в «убитой» проводке он может вести себя не лучше, чем AV1000. Это нормально, просто такая реальность PLC.

• Плюсы:
  • Высокая заявленная скорость
  • Гигабитные порты
  • Розетка-пропуск
• Минусы:
  • Цена выше, чем у AV1000
  • Чувствителен к качеству проводки

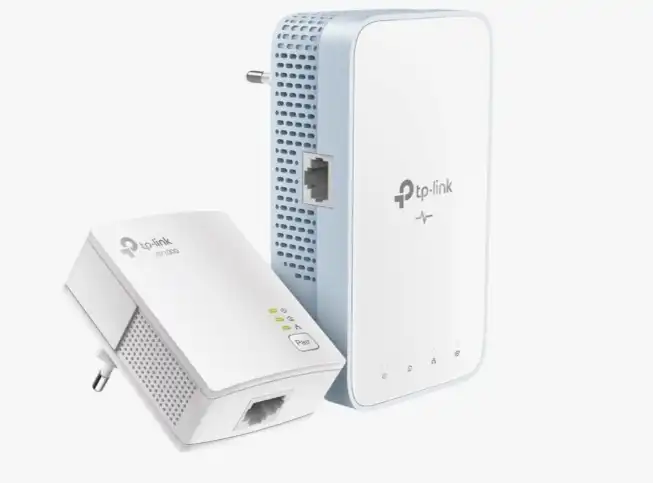

TP-Link TL-WPA7517 KIT (Powerline + Wi-Fi)

Это комплект, где второй адаптер умеет раздавать Wi-Fi. По сути вы получаете «интернет по проводке», а затем в нужной комнате еще и беспроводную точку доступа. Удобно, если Wi-Fi из роутера не добивает через стены, а тянуть витую пару лень. Такой комплект часто выбирают для дальних комнат, балконов, дач и вторых этажей. Важно правильно разместить Wi-Fi адаптер: не прячьте его за шкафом и не ставьте в нишу, иначе толку от Wi-Fi будет мало. Еще плюс – обычно есть функции клонирования имени и пароля Wi-Fi, чтобы дома была одна сеть. Но если «клонирование» работает странно, можно просто задать SSID вручную.

• Плюсы:
  • Дает Wi-Fi в нужной комнате
  • Удобно для квартир со сложной планировкой
  • Обычно есть гигабитный порт на Wi-Fi адаптере
• Минусы:
  • Wi-Fi скорость зависит от места установки и помех
  • Сложнее по настройкам, чем «только кабель»

TP-Link TL-WPA8631P KIT (Powerline + Wi-Fi, с розеткой)

Это один из самых удобных форматов: у Wi-Fi адаптера есть розетка-пропуск, поэтому он не «съедает» розетку. Часто такие комплекты ставят в гостиную или спальню, где розеток и так мало. По функционалу это «все в одном» – и кабельный интернет, и Wi-Fi, и нормальные порты. Если вы любите порядок, такой адаптер можно поставить как маленькую точку доступа рядом с телевизором: и приставка по кабелю, и телефоны по Wi-Fi. Главное – не забыть про безопасность: после установки обязательно сделайте Pair/Security, чтобы включилось шифрование Powerline. А Wi-Fi защитите WPA2/WPA3 (что поддерживает ваш адаптер).

• Плюсы:
  • Wi-Fi + кабель в одном месте
  • Розетка-пропуск
  • Хорош для телевизора, приставки и гаджетов
• Минусы:
  • Дороже, чем комплекты без Wi-Fi
  • Требует правильного места установки для нормального Wi-Fi

Mercusys MP500 KIT (AV1000)

Mercusys часто выбирают, когда хочется «чуть дешевле, но по делу». MP500 – это комплект с гигабитными портами и нормальной заявленной скоростью для дома. Подходит для подключения ПК, телевизора, приставки, консоли. В большинстве квартир он дает стабильный интернет для повседневных задач. Если у вас тариф выше 100 Мбит/с, гигабитный порт позволит не упираться в «сотку», как на самых бюджетных PLC. Из плюсов еще то, что он обычно максимально простой: минимум настроек, кнопка Pair, и поехали.

• Плюсы:
  • Гигабитные порты
  • Простая установка
  • Обычно приятная цена
• Минусы:
  • Без розетки-пропуска
  • Без Wi-Fi

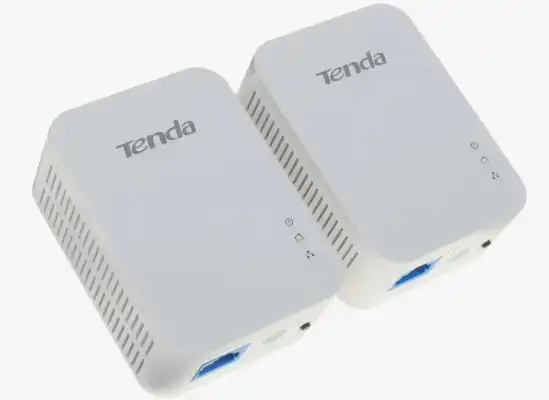

Tenda PH3 (AV1000)

Tenda PH3 любят за то, что он обычно неприхотливый и понятный. Это рабочая лошадка для квартиры: подключить ПК, приставку, телевизор, иногда даже второй роутер как точку доступа. По скорости это класс AV1000, то есть теоретически много, а реально – как позволит проводка. В обычных условиях он закрывает потребности видео, серфинга и удаленной работы. Если планируете подключать несколько устройств, удобнее поставить небольшой свитч на втором конце. И не забывайте про правильную розетку: напрямую в стену, без фильтров.

• Плюсы:
  • Понятная настройка
  • Гигабитные порты (у большинства комплектов)
  • Хорош для телевизора/приставки/ПК
• Минусы:
  • Нет Wi-Fi в базовом комплекте
  • Нет розетки-пропуска (в базовых версиях)

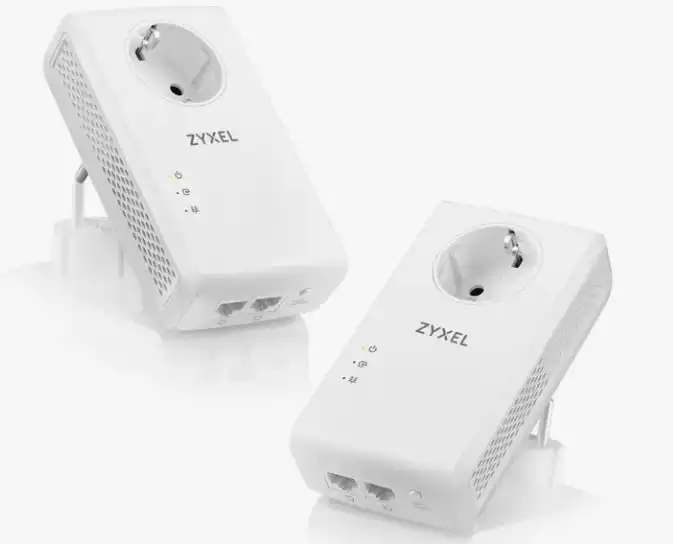

Zyxel PLA6456 (AV2000)

Zyxel делает хорошие «старшие» Powerline комплекты, и PLA6456 часто выбирают за AV2000 и гигабитные порты. Если у вас приличная проводка, такая модель может дать более высокий потолок скорости, чем AV1000. Это вариант для тех, кто хочет выжать максимум из PLC и подключать не только телевизор, но и более серьезные устройства вроде NAS или рабочего ПК. Установка стандартная: воткнули, спарили, работает. Я бы сразу проверил, где лучше розетка по уровню сигнала: иногда одна розетка дает нормальную скорость, а соседняя в той же комнате – хуже. Это нормально для PLC.

• Плюсы:
  • Высокий класс скорости (AV2000)
  • Гигабитные порты
  • Подходит для тяжелых задач
• Минусы:
  • Цена обычно выше, чем у AV1000
  • Требователен к качеству проводки

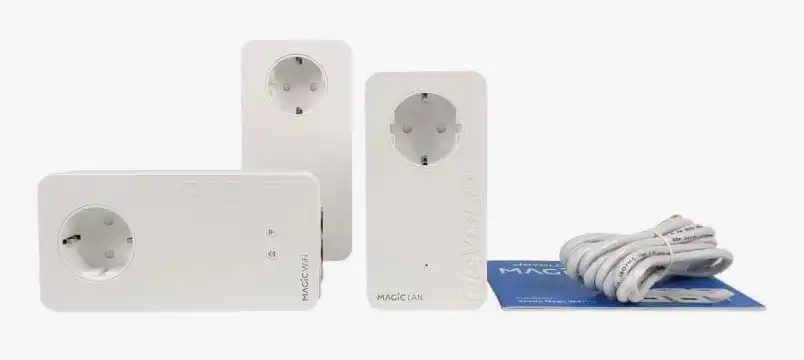

devolo Magic 2 WiFi (G.hn)

devolo – это тот случай, когда люди берут «подороже, но по уму». Линейка Magic часто работает не на HomePlug, а на стандарте G.hn, поэтому ее не стоит смешивать с HomePlug AV2 в одной сети. Зато у G.hn есть свои плюсы по скорости и устойчивости в некоторых условиях. Модель с Wi-Fi превращает второй адаптер в полноценную точку доступа, и это удобно, если нужно покрыть Wi-Fi в сложном доме. У devolo обычно продуманные утилиты и нормальная логика обновлений, что для новичка плюс. Но чудес не обещаю: если проводка совсем плохая, никакой «премиум» не сделает ее новой.

• Плюсы:
  • Сильный функционал и удобство
  • Wi-Fi на втором адаптере
  • Часто хорошая стабильность в реальных условиях
• Минусы:
  • Цена выше среднего
  • Стандарт G.hn – не совместим с HomePlug AV2
