Интернет по электрической сети 220V: обзор технологии

Привет! Сегодняшняя статья станет для кого-то жизненным откровением, кто-то просто вылупит глаза в экран, а кто-то с улыбкой в умудренных опытом глазах вздохнет. Да! Мы поговорим про интернет через розетку. Да не просто какую-то особую розетку, а про самую обычную электрическую 220В. Интересно? Тогда эта обзорная статья специально для вас!

Есть вопросы? Есть чем поделиться и что рассказать? Напишите все это в комментарии для других читателей!

Про технологию

PLC – Power Line Communication – связь через ЛЭП.

Почему-то для многих это будет настоящим открытием. Так это было в свое время и у меня. Оказывается, что интернет в квартире можно передавать через обычную розетку. И для этого существует много современных устройств. Но почему-то большая часть людей пропускает мимо эту технологию. Основные причины мы разберем ниже. Но так ли нова эта магия?

Сразу уточню простыми словами, что именно происходит. По вашим проводам 220В бежит не только электричество, но и специальный высокочастотный сигнал с данными. Он не мешает бытовым приборам (по крайней мере в нормальном сценарии), потому что устроен иначе, чем обычные 50 Гц, и работает в других частотах. Адаптеры на концах как раз и переводят этот сигнал обратно в привычный «интернет по кабелю» (Ethernet) или в Wi-Fi, если модель умеет раздавать беспроводную сеть.

На самом деле нет. Если найти в истории аналогию, то можно вспомнить телеграфные линии, некоторые из которых накладывали в линии ЛЭП. Времена идут, но никто и сейчас не запрещает использовать такой метод передачи данных на дому. Ведь, по сути, любая электрическая проводка – это тот же кабель, с которым можно немного помудрить.

Но есть важный нюанс: домашние PowerLine/PLC адаптеры рассчитаны именно на бытовую сеть внутри квартиры, дома или офиса. То есть «по проводке здания» – да, а вот пытаться строить сеть на уровне улицы, подъезда или тем более района – это уже совсем другая история с помехами, фильтрами, счетчиками и кучей ограничений. Поэтому воспринимайте PLC как домашний инструмент: быстро донести интернет туда, где плохо добивает Wi-Fi и нет желания тянуть витую пару.

Передача не ограничена только домашней электропроводкой. В теории можно зацепить в сеть все что угодно – хоть троллейбусные или электровозные линии. Но на практике такого пока лично встречать не приходилось.

И если вдруг возникла мысль «а можно ли подключиться через розетку в соседней квартире?» – в реальности так почти никогда не получается. Обычно сигнал упирается в электросчетчик, автоматические выключатели и фильтры, которые стоят между квартирами. Да и даже если бы сигнал куда-то «пролез», нормальная связь там будет нестабильной и непредсказуемой. Для обычного пользователя это не тот сценарий, на который стоит рассчитывать.

Стандарт развивается, в самой технологии есть 2 направления:

1. NB-PLC (Narrowband Power Line, узкополосная передача) – скорость обычно в пределах десятков-сотен Кбит/с. Используется там, где не нужна высокая скорость (например, счетчики и телеметрия).
2. BB-PLC (Broadband Power Line, широкополосная передача) – именно это направление используется дома в PowerLine адаптерах. По коробке скорости могут быть «до 600», «до 1000», «до 2000 Мбит/с» и выше, но реальная скорость почти всегда заметно ниже и сильно зависит от проводки.

Самые распространенные домашние стандарты – HomePlug AV/AV2 (часто пишут «AV600/AV1000/AV2000») и G.hn. Важный момент: разные стандарты между собой обычно не дружат, поэтому лучше брать комплект из двух (или более) адаптеров одной линейки.

Последний стандарт и поддерживает большинство современных девайсов. Возможно, прямо сейчас на момент чтения вышло уже что-то иное, но пока и так все работает неплохо.

Здесь есть еще одна «ловушка маркетинга». Цифры на коробке – это не скорость вашего интернета и не скорость копирования файла. Это суммарная физическая скорость канала в идеальных условиях. В жизни вы почти всегда увидите меньше, и это нормально. Поэтому я советую выбирать модель не только по цифрам «AVxxxx», но и по реальным задачам: для Smart TV и приставки обычно хватает базового комплекта, а вот для рабочего ПК и тяжелых загрузок приятнее иметь запас и гигабитные порты.

Если вам нужна альтернатива именно для расширения Wi-Fi, иногда проще решить вопрос без PLC – например, поставить репитер или Mesh. Более подробно про бесшовные сети можно почитать тут: что такое Wi-Fi Mesh и зачем он нужен. А если хочется сначала «дожать» обычный Wi-Fi, вот полезная статья: как усилить сигнал Wi-Fi в квартире.

Применение

Класс этих устройств – PowerLine адаптеры.

Основные причины применения таких устройств:

1. Необходимость расширения беспроводной сети в другую комнату, где нет возможности провести кабель или же тухнет Wi-Fi через стену.
2. Подключение компьютера при тех же условиях через кабель – эти адаптеры имеют у себя и Ethernet выход.

Еще PowerLine часто выручает там, где Wi-Fi вроде бы есть, но он нестабильный: скачет пинг, сыпется качество видео, онлайн-игры нервируют. Кабель почти всегда стабильнее беспроводной связи, и PLC – это компромисс между «тянуть витую пару через всю квартиру» и «мучиться с плохим Wi-Fi».

Вот примерная схема работа в одной картинке:

Основная схема подключения:

1. Головное устройство подключается по проводу к роутеру.
2. Ведомое устройство получает сеть и интернет по электрическим проводам.
3. Ведомое устройство раздает сеть другим устройствам через Ethernet порт или по Wi-Fi в случае его наличия.

Кстати, если вы только выбираете устройство, заранее решите – нужен ли вам Wi-Fi на втором адаптере. Бывает так: в комнате стоит один телевизор и приставка – тогда удобнее взять модель без Wi-Fi, но с гигабитным портом. А если нужно покрыть комнату беспроводной сетью для телефона и ноутбука – тогда берите комплект, где второй адаптер умеет раздавать Wi-Fi.

Еще важно соблюдать указанные технические характеристики:

1. С 50-60 Гц и 100-240 В обычно проблем не возникает, такие сети почти у всех ДОМА.
2. Требуется в идеале прямое подключение к розетке. Некоторые бесперебойники не поддерживают PowerLine технологию, а обычные сетевые фильтры могут гасить сигнал – повод подумать, если что-то не работает.
3. Помехи могут создавать и подключенные бытовые устройства в эту же розетку – например, холодильник. Проверяйте на всех розетках!
4. Заявлена работа на расстоянии до 300 метров. Но на практике лучше подобным не заниматься, учитываем помехи и затухания.
5. В процессе работы адаптеры имеют свойство сильно греться. Т.е. я бы не рискнул их оставлять в невентилируемом месте. Но это уже мои личные додумки.

Добавлю к этому список вещей, о которых редко пишут крупными буквами, а потом люди удивляются, почему «не завелось»:

1. Фаза и щиток. Лучше всего PowerLine работает, когда обе розетки сидят на одной фазе и «за одним счетчиком». В квартире чаще всего так и есть, но в частном доме или в большом помещении может быть несколько фаз и разные линии – тогда результат может быть хуже.
2. Автоматы, УЗО и фильтры. Через некоторые защитные устройства сигнал проходит, но иногда они режут канал сильнее, чем хочется. Это не «поломка», это просто особенность электрики.
3. Удлинители и тройники. Обычный тройник иногда еще терпимо, но сетевой фильтр с защитой и «умными» схемами часто душит PLC почти в ноль.
4. Шумные приборы. Диммеры, дешевые зарядки, блоки питания, микроволновка, пылесос – все это может добавлять помехи. Если скорость резко падает, попробуйте другой контур розеток.
5. Нагрев. Нагрев сам по себе нормален (внутри силовая часть), но не стоит прятать адаптер в плотный шкаф, за батарею или под ковер. Ему нужен воздух.

Мини-проверка, если «не работает»: сначала воткните оба адаптера в розетки рядом (в одной комнате) и убедитесь, что они видят друг друга. И только потом переносите ведомый адаптер в нужную комнату. Так вы сразу поймете, проблема в настройке или в проводке.

Важно: не подключайте PowerLine адаптер через ИБП/стабилизатор/сетевой фильтр, если хотите нормальную скорость. Если розеток мало, лучше взять модель с проходной розеткой (pass-through), чтобы не занимать «единственную» точку питания.

Что на практике?

На практике одна доступность этих устройств радует. Причем можно покупать адаптеры как по отдельности (ведь требуется для минимальной проверки 2 устройства), так и готовые комплекты. Например, TP-Link TL-WPA4220KIT:

В комплекте:

• TL-PA4010 – основной PowerLine адаптер.
• TL-WPA4220 – ведомый, 2 порта, Wi-Fi.
• Патч-корды, документация, коробка.

Если интересно именно про этот комплект и его особенности (в том числе нагрев, индикацию и реальную работу), можно глянуть отдельный материал: PowerLine адаптер TP-Link TL-WPA4220KIT. А если хотите сначала разобраться в классе устройств в целом, вот обзор: PowerLine адаптер – что это такое и как выбрать.

Подобных адаптеров достаточно на рынке, поэтому не будем останавливаться на них здесь во всех деталях – если вы выбрали свою модель, поищите ее на нашем сайте и прочитайте детальный обзор. Здесь лишь краткий функционал.

Какие возможности у нас есть для подключения:

1. Обычное расширение. Подключаем оба адаптера в сеть, они автоматически находят друг друга. На обоих есть кнопка Pair для сопряжения, но комплектные адаптеры находят друг друга и без нее.
2. Клонирование сети. На TL-WPA4220 нажимается кнопка Wi-Fi Clone, на основном роутере – кнопка WPS. Получаем дублированную сеть. Т.е. во второй комнате даже через розетку будет тот же самый Wi-Fi без изменений названия сети и пароля.

Про клонирование через WPS добавлю аккуратное уточнение. WPS – это удобно, но не всегда безопасно, если держать его включенным постоянно. Поэтому я советую сделать клонирование, а потом WPS отключить (или хотя бы не использовать его без необходимости). Если хотите понять, что это за функция и где ее выключать, вот подробная статья: WPS на роутере – что это и как включить/отключить. А еще можно вообще не связываться с WPS: зайти в настройки ведомого адаптера и вручную задать нужное имя сети и пароль – чуть дольше, зато без лишних рисков.

Для справки. В большинстве домашних PowerLine комплектов соединение между адаптерами шифруется (обычно AES). Так что посторонние не смогут просто так подключиться к вашему PowerLine сегменту. Но провайдер и сайты, куда вы заходите, все равно живут по своим правилам – безопасность интернета решается паролями Wi-Fi, настройками роутера и HTTPS, а не только PLC.

Дополнительные настройки можно производить и по старинке через веб-конфигуратор или фирменную утилиту производителя. Чаще всего проще всего настроить все «по кнопкам» (Pair/Clone), а уже потом лезть в тонкости только при необходимости.

И еще жизненный момент про скорость. Если вы берете комплект уровня AV600 и у него порты Fast Ethernet (100 Мбит/с), то вы физически упретесь примерно в 90-95 Мбит/с, даже если проводка идеальная. Для многих это нормально, но если у вас тариф выше или вы копируете большие файлы по локальной сети, берите модели с гигабитными портами.

Про «нормально»: в процессе теста никаких просадок и некомфортностей обнаружено не было. Интернет по электрической сети летал по всей заявленной провайдером скорости – около 90 Мбит/с. В локальной сети скорость у коллег разгонялась до 170 Мбит/с. Т.е. даже заметных падений по сравнению с основным роутером замечено не было, все на уровне, пользоваться можно!

Если захотите проверить свои результаты без лишней магии – сначала замерьте скорость интернета на основном роутере, а потом в комнате через PowerLine. Удобный ориентир, чтобы понимать, где именно «узкое место». Вот простой вариант, как это сделать: как проверить скорость интернета. Только не путайте скорость интернета и скорость локальной сети: интернет измеряется до провайдера, а локалка – между вашими устройствами дома.

Почему все ее не применяют?

Попробуем оценить текущую ситуацию адекватно. Ведь что может быть проще – провайдер заводит оптику на единый домовой свитч, а дальше каждому пользователю выдает свой PowerLine адаптер. Как итог – никаких проводов, все чисто, быстро, работает. А что же на деле?

• Цена. Все же такие адаптеры стоят чуть дороже чем обычные китайские роутеры. Базовые комплекты еще можно найти за «несколько тысяч», а вот быстрые комплекты с гигабитом и Wi-Fi уже ощутимо дороже.
• Проводка. Провайдеру выгоднее отвечать за свою витую пару до вашей квартиры, чем полагаться на электропроводку в наших домах (особенно если речь идет про что-то старинное, с укладкой по 10 слоев и клубками изоленты).
• Дело привычки. Сейчас витую пару завели в крупных городах почти во все квартиры. Ранее пользовались телефонными линиями. Переход на PowerLine технологии – новые накладки на уже существующие процессы надежной работы.
• Непредсказуемость результата. У соседа на таком же комплекте может быть «пушка», а у вас – средне. Просто потому что линии разные, щиток другой и помех больше.
• Конкуренты. Репитеры, Mesh и просто нормальный роутер с хорошими антеннами часто решают задачу быстрее и понятнее для большинства людей.

Но при всех минусах, PLC все равно остается классной палочкой-выручалочкой. Особенно когда нужен именно «проводной интернет» в комнате, а тянуть кабель не хочется. Главное – не ждать чудес, а воспринимать PowerLine как инструмент, который может дать отличный результат на нормальной проводке и просто приемлемый результат на сложной.

ТОП-моделей PowerLine адаптеров

Ниже – подборка популярных комплектов, которые обычно реально встречаются в магазинах. Я не привязываюсь к «самому лучшему» (у всех разные условия), а даю разные классы: от простых до более быстрых. И напомню главное: лучше покупать комплектом, чтобы точно не было сюрпризов по совместимости.

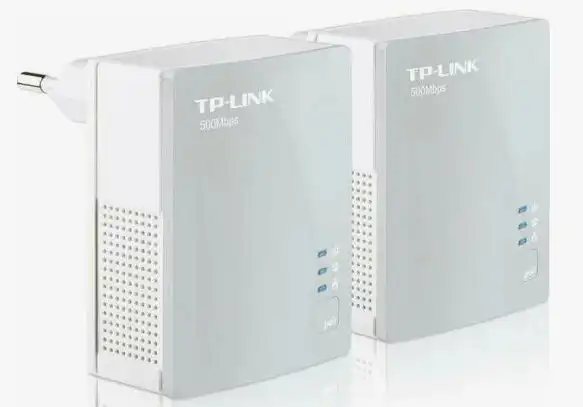

TP-Link TL-PA4010 KIT (класс AV600)

Хороший «входной билет» в мир PowerLine, когда нужен интернет для ТВ, приставки или простого ПК. Часто берут для ситуации «Wi-Fi не добивает, а кабель тянуть лень». По скорости обычно упирается в возможности проводки и порта, поэтому чудес ждать не надо, но для стабильного Full HD и обычного серфинга подходит отлично. Настройка обычно сводится к включению и Pair. Из плюсов – компактность и простота. Из минусов – потолок по скорости, если у вас быстрый тариф или вы любите гонять большие файлы по локалке.

• Плюсы: доступный, простой, часто хватает «для всего базового».
• Минусы: не для высоких скоростей и тяжелых задач, зависит от проводки.

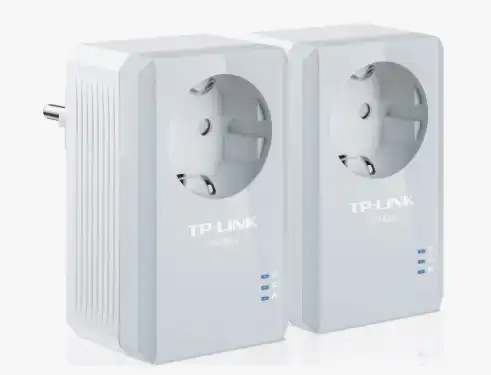

TP-Link TL-PA4010P KIT (AV600, pass-through)

Похож на предыдущий, но с проходной розеткой. Это реально удобно, когда розеток мало: вы не теряете точку питания, а адаптер просто становится «промежуточным звеном». Плюс у таких моделей часто бывает встроенный фильтр на проходной розетке, чтобы подключенный прибор меньше шумел в линию. Для бытовых сценариев это один из самых комфортных вариантов «поставил и забыл». По скорости это все тот же класс AV600, поэтому выбор тут скорее про удобство.

• Плюсы: проходная розетка, удобнее в реальной квартире.
• Минусы: по скорости это все еще базовый класс.

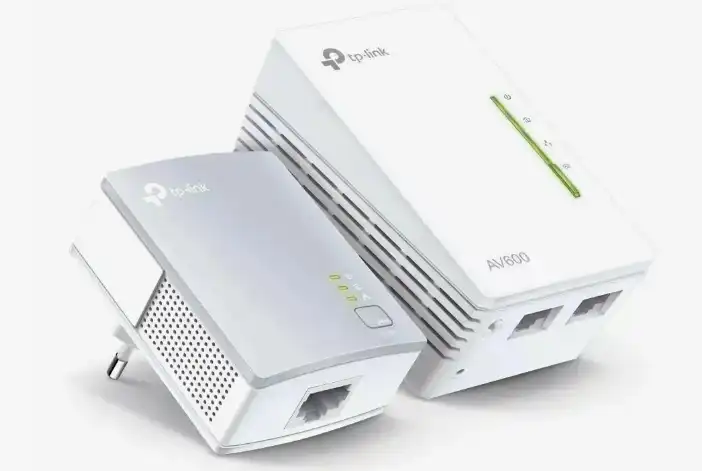

TP-Link TL-WPA4220 KIT (AV600 + Wi-Fi)

Классика жанра: второй адаптер не просто дает провод, а еще и раздает Wi-Fi. Удобно, когда нужно покрыть комнату сетью для телефона и ноутбука. Часто берут для спальни, кухни или кабинета, где Wi-Fi от основного роутера слабый. Из особенностей – клонирование сети через Wi-Fi Clone/WPS, но я выше уже писал, что WPS лучше не держать включенным постоянно. По скорости это опять же AV600, но зато выигрываем удобством и покрытием.

• Плюсы: есть Wi-Fi на ведомом адаптере, удобно расширять покрытие.
• Минусы: скорость и порты могут ограничить быстрый тариф.

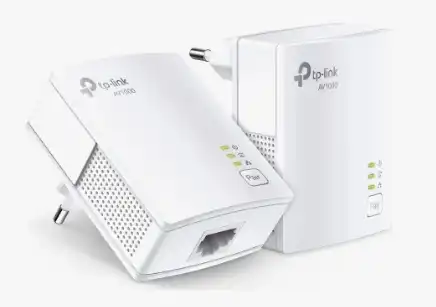

TP-Link TL-PA7017 KIT (класс AV1000, гигабит)

Хороший выбор, если хочется быстрее и современнее, чем AV600, и вы не хотите упираться в 100 Мбит/с. Обычно такие комплекты берут под рабочий ПК, NAS, тяжелые загрузки и просто «чтобы был запас». На хорошей проводке разница с AV600 бывает заметной, но повторюсь: многое решает электрика. По настройке все так же просто: включили, сопрягли, пользуемся.

• Плюсы: гигабитные порты, больше шансов раскрыть быстрый тариф.
• Минусы: дороже базовых, эффект зависит от проводки.

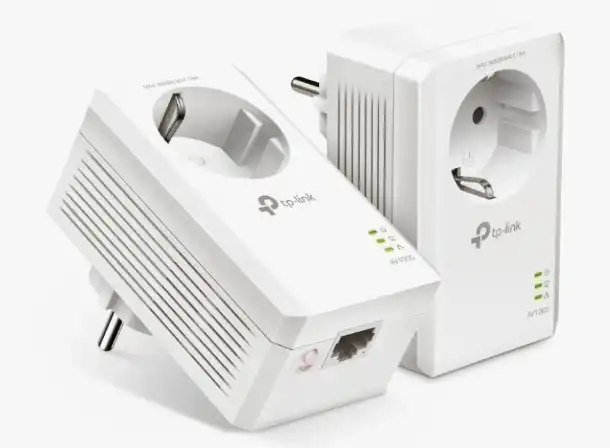

TP-Link TL-PA7017P KIT (AV1000, гигабит, pass-through)

То же самое, что предыдущий комплект, но с проходной розеткой. Очень практичная штука для тех, у кого каждая розетка на счету. Часто такие комплекты ставят прямо рядом с роутером (в щитке розеток обычно тесно) и в «проблемной» комнате. Если выбирать между «без проходной» и «с проходной», я почти всегда голосую за pass-through – жить проще.

• Плюсы: гигабит + проходная розетка, удобно и современно.
• Минусы: чуть больше габариты, цена выше.

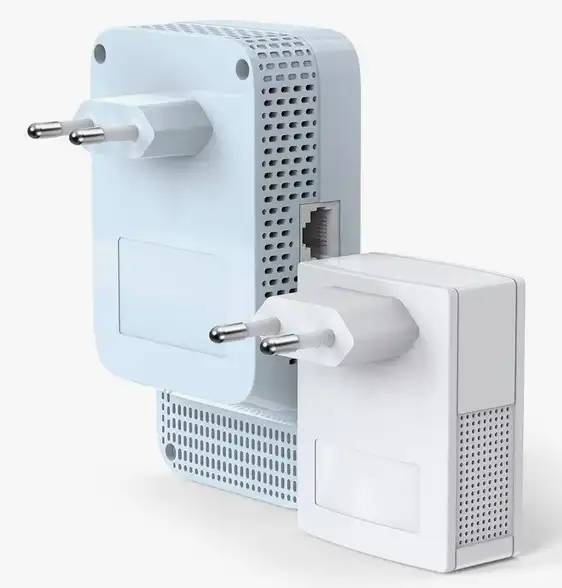

TP-Link TL-WPA7517 KIT (AV1000 + Wi-Fi AC750)

Это вариант для тех, кому важно не только «протянуть интернет», но и получить нормальный Wi-Fi во второй комнате. По ощущениям такой комплект часто заменяет связку «PowerLine + отдельный репитер». Удобно ставить в комнате, где нужен стабильный Wi-Fi для телефона, ноутбука и еще пару устройств по кабелю. Главное – расположить ведомый адаптер в розетке так, чтобы он не был зажат мебелью, иначе покрытие Wi-Fi может быть хуже, чем могло бы.

• Плюсы: Wi-Fi на втором адаптере, гигабитные порты, универсально.
• Минусы: дороже базовых комплектов, Wi-Fi зависит от расположения.

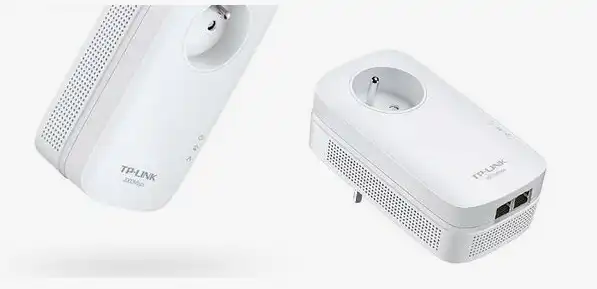

TP-Link TL-PA9020P KIT (класс AV2000, MIMO, pass-through)

Один из самых «быстрых» представителей HomePlug AV2 в линейках, которые часто встречаются. Его берут, когда хочется максимум выжать из проводки и не экономить на запасе. Хорошо подходит под тяжелые сценарии: большой телевизор с тяжелым контентом, рабочие задачи, активная локальная сеть. Но честно: если у вас старая проводка или много помех, переплата может не дать прироста, который вы ждете. Поэтому этот комплект – для тех, кто готов тестировать и понимает, что «быстро» тут всегда зависит от условий.

• Плюсы: высокий класс, pass-through, часто лучший результат на хорошей проводке.
• Минусы: на слабой электрике прирост может быть незначительным.

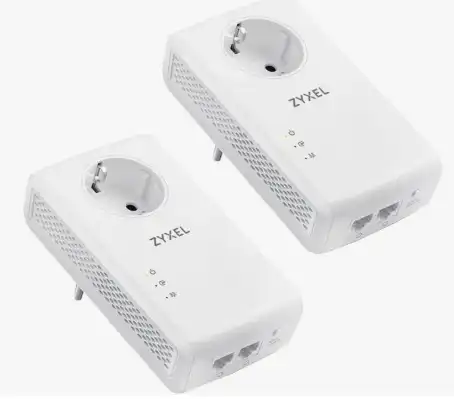

Zyxel PLA5456 (класс до AV1800, 2 порта)

Неплохая альтернатива, если хочется что-то кроме TP-Link. Часто выбирают за пару гигабитных портов на одном адаптере, чтобы подключить сразу два устройства без отдельного свитча. По ощущениям такие комплекты хорошо заходят в комнате с техникой: ТВ + консоль, или ПК + принтер/телевизор. Как и везде, итоговая скорость сильно зависит от проводки, но запас по классу обычно дает больше шансов на приятный результат.

• Плюсы: два порта, хороший класс, удобно для комнаты с техникой.
• Минусы: цена и наличие зависят от рынка, не всегда есть везде.

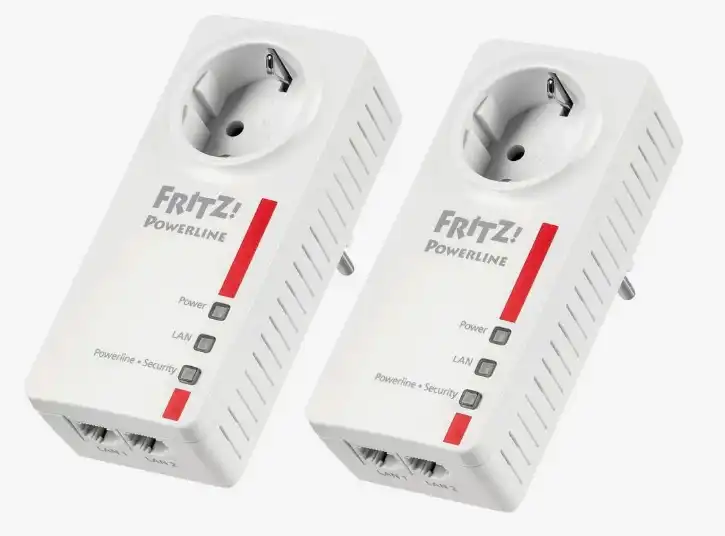

AVM FRITZ!Powerline 1220E Set (AV1200)

Очень популярная линейка в Европе, но встречается и у нас. Обычно ее выбирают те, кто любит «поставил и красиво», плюс часто ценят стабильность и софт/экосистему производителя. По скорости это крепкий средний класс: лучше, чем AV600, но без претензии на максимум AV2000. Для квартиры и типовых задач – отличный вариант, если он вам попался по адекватной цене.

• Плюсы: хороший баланс, качественная сборка, обычно стабильная работа.
• Минусы: цена может быть выше аналогов, зависит от поставок.

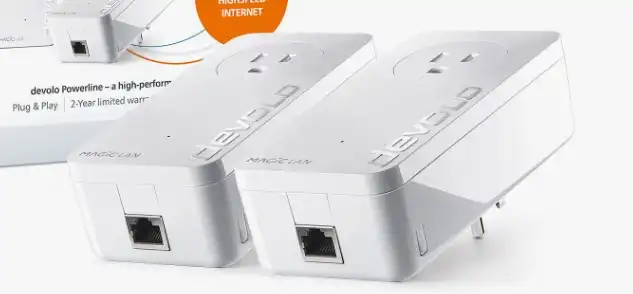

Devolo Magic 2 (G.hn, LAN или Wi-Fi версии)

А вот это уже другой лагерь – стандарт G.hn. Он считается более современным в некоторых линейках, но у него есть жесткое правило: не совместим с HomePlug AV/AV2. То есть если у вас дома уже есть HomePlug-адаптеры, докупить Devolo «в пару» не получится, нужно менять на комплект. Зато такие решения часто дают отличный результат в сложных условиях и имеют сильные Wi-Fi версии. Я бы рассматривал это как вариант «хочу хороший комплект и готов брать с нуля».

• Плюсы: современный стандарт G.hn, сильные версии с Wi-Fi, часто стабильный канал.
• Минусы: несовместимость с HomePlug, цена обычно выше.

Короткий гайд для новичков / FAQ

Как правильно подключить PowerLine, чтобы оно завелось с первого раза?
1) Втыкаю оба адаптера в розетки рядом (в одной комнате). 2) Соединяю первый с роутером кабелем в LAN-порт. 3) Жду, пока загорятся индикаторы Power и PowerLine. 4) Нажимаю Pair на первом, потом Pair на втором (обычно есть окно по времени, поэтому делаю это сразу). 5) Переношу второй адаптер в нужную комнату и проверяю. Если связь пропала – проблема почти всегда в линии/фильтрах/фазе, а не в «настройке».



Почему скорость через розетку ниже, чем я ожидал?
Потому что проводка – это не идеальный сетевой кабель. На нее влияет возраст, соединения, помехи от приборов, автоматы, УЗО и даже то, в какой розетке вы включились. Плюс цифры «AV600/AV1000/AV2000» – это не скорость интернета. Хотите понять, где узкое место – сравните скорость рядом с роутером и в нужной комнате, а также попробуйте другие розетки.



Можно ли подключать адаптер в удлинитель?
Я бы не советовал. Иногда работает, но часто скорость падает или связь становится нестабильной. Особенно плохо, если это сетевой фильтр с защитой. Если розеток мало, лучше взять адаптер с проходной розеткой.



Это безопасно? Сосед может «влезть» в мой интернет через розетку?
Обычно домашние комплекты шифруют соединение между адаптерами и требуют сопряжения (Pair). То есть просто так «подключиться» к вашему сегменту сложно. Но я все равно советую пользоваться кнопкой Pair (а не оставлять заводские настройки), и не смешивать разные комплекты в одном доме без понимания, как устроена безопасность у конкретного производителя.



Что лучше: PowerLine или репитер?
Если вам нужен стабильный канал для ТВ/ПК/приставки – PowerLine часто выигрывает, потому что это по сути «провод». Если вам нужно именно расширить Wi-Fi для телефона – иногда проще и дешевле поставить репитер или Mesh. Тут нет универсального ответа, все зависит от планировки и задач.

Не буду раздувать тему дальше. Все и так понятно – технология PLC показывает себя неплохо. Интернет по электросети летает (в рамках возможностей проводки). Устройств в магазинах хватает. А ценовой сегмент для таких игрушек вполне приятен – можно найти как простые бюджетные комплекты, так и более серьезные решения. На этом и заканчиваю, оставляйте комментарии ниже!
