Настройка роутера TP-Link TD-W8901N для провайдера Ростелеком

TP-Link TD-W8901N – функциональная модель ADSL-модема с Wi-Fi роутером. Сразу поправлю важный момент: на текущий день это уже не новая модель, а достаточно возрастное устройство, которое до сих пор встречается там, где интернет приходит по телефонной линии ADSL. Именно поэтому вопросов по настройке у него меньше не стало – просто теперь они чаще возникают у тех, кто запускает старую линию заново, берет такой модем из запасов провайдера или покупает его с рук. Маршрутизатор в целом понятный по логике меню, но у него есть свои особенности, и их лучше знать заранее. О порядке настройки TP-Link TD-W8901N, способах подключения и типичных проблемах расскажу дальше.

Особенности модели

TP-Link TD-W8901N – универсальный прибор типа 3 в 1. Его можно использовать в качестве:

• точки доступа;
• модема с поддержкой ADSL2+;
• маршрутизатора с 4 LAN-портами.

Маршрутизатор в качестве точки доступа работает на частоте 2.4 ГГц и поддерживает Wi-Fi 802.11n. Технология MIMO действительно помогает по покрытию, но тут важно понимать реальный класс устройства – это не современный двухдиапазонный роутер, а старая модель с Wi-Fi N150. Для обычного серфинга, почты, мессенджеров и нетребовательного видео этого обычно хватает, но ждать от нее скорости и стабильности как у новых гигабитных роутеров точно не стоит.

Основные особенности:

1. Настраивается из браузера практически с любого компьютера или ноутбука – Windows, Linux, macOS.
2. Поддержка IPTV и IGMP зависит от схемы провайдера и конкретной прошивки.
3. Есть базовые параметры безопасности для Wi-Fi и веб-интерфейса.
4. Доступны разные варианты управления, включая веб-интерфейс и удаленный доступ в пределах поддерживаемых функций.
5. Есть DHCP-сервер для автоматической раздачи адресов устройствам внутри домашней сети.

Вот здесь я бы сразу сделал несколько уточнений, чтобы не было завышенных ожиданий. Формулировка «совместимость со всеми операционными системами» в старых статьях звучит красиво, но по факту речь идет не о специальных драйверах под любую ОС, а о том, что вы можете зайти в админку через обычный браузер. Это совершенно разные вещи. Также поддержка IPTV у таких ADSL-модемов не означает, что приставка заработает по одной галочке у любого провайдера. Чаще всего все упирается в VPI/VCI, PVC, Bridge, VLAN или привязку порта, и именно из-за этого пользователи путаются сильнее всего. Если вам нужна простая база по самой технологии, можете отдельно почитать что такое ADSL и как она работает.

Еще один важный момент – TD-W8901N стоит рассматривать именно как ADSL-устройство. Он не является универсальным современным роутером под любой тип интернета. То есть если у вас дома уже обычный Ethernet от провайдера или оптический терминал, брать именно эту модель под новый сценарий обычно нет смысла. Она хороша там, где жива телефонная линия и нужен старый добрый ADSL2+ модем с Wi-Fi.

В комплекте поставки, помимо роутера, идут: кабели для телефона и Ethernet, сплиттер, адаптер питания, диск с программным обеспечением, гарантийный талон, инструкция.

У устройства было несколько аппаратных версий, и это важно помнить при поиске прошивки или инструкции. На корпусе снизу обычно указана ревизия – именно по ней и стоит сверяться с руководством или файлами обновления. Лучше не ориентироваться только на общее название TD-W8901N, потому что у разных ревизий могут немного отличаться интерфейс, функции и доступные пункты меню.

Порядок конфигурации

Перед тем как делать настройку, оборудование нужно правильно подключить. Для этого соедините ПК и маршрутизатор кабелем в один из LAN-портов, а телефонную линию заведите через сплиттер в DSL-порт модема. После этого подключите блок питания и включите устройство.

Если у вас есть домашний телефон на той же линии, сплиттер пропускать не надо. Он нужен не для красоты, а чтобы разделить голос и интернет. Без него очень часто появляются шумы в трубке, а сама ADSL-синхронизация работает хуже или отваливается совсем. Перед настройкой полезно посмотреть на индикаторы модема: питание должно гореть стабильно, а ADSL – через некоторое время перестать мигать и перейти в рабочее состояние. Если этого не произошло, проблема может быть вообще не в настройках, а в линии, кабеле или отсутствии услуги у провайдера.

Теперь можно выполнять настройку:

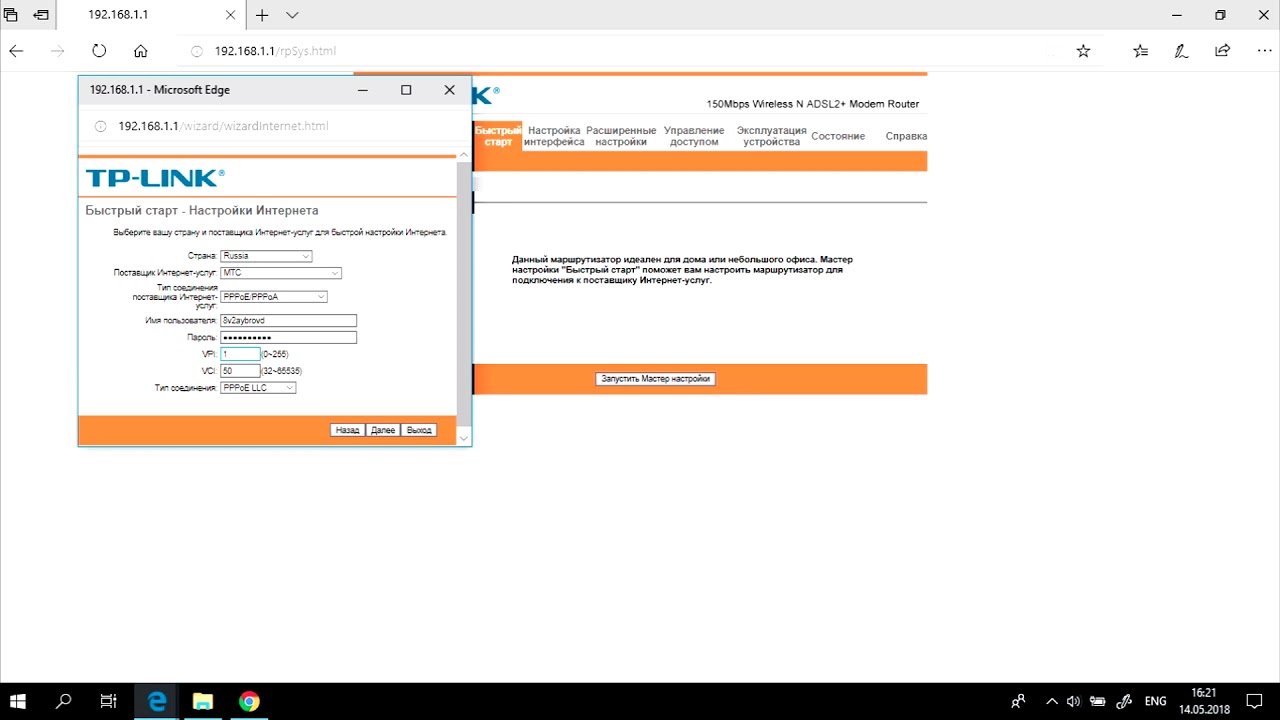

1. Включите ПК, ноутбук или планшет и загрузите панель администратора: в браузерной адресной строке впишите 192.168.1.1. В окне авторизации по умолчанию чаще всего используются admin/admin, если данные не менялись раньше.
2. Кликните кнопку «Быстрый старт», запустите мастер настройки оборудования, нажмите «Далее».

3. Дальше мастер обычно просит выбрать часовой пояс, тип подключения и параметры провайдера. На ADSL это важнее, чем кажется, потому что провайдер может использовать конкретные значения VPI и VCI, а иногда и свой тип инкапсуляции.
4. После этого настраиваем беспроводную сеть – указываем ее имя в SSID, включаем трансляцию сети, задаем тип аутентификации, шифрование и пароль.
5. Нажимаем «Сохранить».

Для проверки корректности настройки откройте любой сайт. Но сначала лучше посмотреть на индикаторы: если ADSL горит, а Internet нет, значит линия есть, но интернет-подключение не поднялось. Если не горит даже ADSL, то искать ошибку в логине и пароле пока рано – сначала надо разбираться с самой линией.

Если 192.168.1.1 не открывается, сначала не спешите делать сброс. Проверьте, что компьютер получает IP-адрес автоматически, и что вы действительно подключены кабелем именно к этому модему. На части устройств адрес меняется крайне редко, но лучше все равно посмотреть наклейку снизу корпуса. Для общей логики входа в веб-интерфейс может пригодиться инструкция по входу в роутер через 192.168.1.1.

Способ конфигурации с PPPoE

Рассмотрим настройку TP-Link TD-W8901N для провайдера Ростелеком и похожих ADSL-подключений. Чтобы выполнить работы, нужно:

1. Зайти в веб-интерфейс, открыть пункт «Interface Setup» – «Internet» или похожий раздел. В первой строке выбрать канал PVC. Для этого активируем нужный профиль и прописываем значения VPI и VCI. Их обязательно нужно узнать у провайдера, потому что универсальных цифр «для всех» тут нет.
2. В пункте «ATM QoS» обычно выбирают значение UBR, если оператор не дал другие требования.

3. Теперь выбираем тип соединения – PPPoA/PPPoE.
4. Заполняем строки логина и пароля по данным из договора.

5. В строке «Connection» выбираем режим «Always On», чтобы модем сам поддерживал интернет-сессию, а не ждал ручного запуска.
6. Нажимаем кнопку сохранения внизу страницы.

Здесь есть одна распространенная ошибка, из-за которой люди потом ругают модем зря. Они вводят логин и пароль правильно, но ставят не те VPI/VCI или вообще выбирают не тот режим соединения. В результате ADSL-синхронизация есть, лампочка линии горит, а интернет все равно не появляется. Поэтому если после сохранения настроек ничего не заработало, первым делом перепроверяем именно параметры провайдера. И только потом начинаем подозревать кабель, прошивку или «глюк» устройства.

Еще одна важная мелочь – если провайдер использует не PPPoE, а Bridge или другой тип соединения, этот раздел настраивается уже иначе. Поэтому не надо выбирать PPPoE просто потому, что «в статье так написано». Для TD-W8901N это частая история: один и тот же модем может работать у разных операторов по разным схемам. Если сомневаетесь, имеет смысл держать рядом и общую инструкцию по настройке роутеров TP-Link, чтобы проще ориентироваться в названиях разделов.

Беспроводная сеть

1. В настройках выбираем пункт «Wireless», активируем точку доступа.
2. В строке выбора канала лучше сначала оставить автоматический выбор, а страну и регион выставить корректно, если интерфейс это позволяет.
3. В пункте SSID задаем имя сети, а ниже выбираем тип защиты.
4. В строке Encryption выбираем тип шифрования, а под ней пишем пароль от Wi-Fi.
5. Сохраняем изменения.

На текущий день для такой старой модели разумный минимум по защите – WPA2-PSK, если этот режим есть в вашей ревизии и прошивке. Старые варианты вроде WEP лучше вообще не использовать, даже если они доступны в меню. Они морально устарели и для домашней сети уже выглядят плохим выбором. Пароль тоже не стоит делать слишком простым – дата рождения, номер квартиры или «12345678» удобны только для тех, кто будет пытаться подключиться к вашей сети без спроса.

Если сигнал по квартире слабый, не надо сразу винить только настройки. TD-W8901N работает только в 2.4 ГГц и относится к старому классу N150, поэтому многое зависит от размещения. Если убрать модем за телевизор, в нишу, в металлический шкаф или поставить в самый дальний угол, Wi-Fi почти наверняка просядет. Иногда банальная перестановка устройства на более открытое место помогает лучше, чем любые игры с каналами и шифрованием.

Настройка IPTV

Снова открываем настройки интерфейса, находим пункт «Internet» и выбираем отдельный виртуальный канал PVC для IPTV. Далее:

1. Выставляем параметры VPI и VCI, которые дал провайдер.
2. В пункте «ATM QoS» также обычно выбираем значение UBR, если оператор не указал иное.
3. Задаем режим «Bridge».

4. В строке Encapsulation выбираем параметр 1483 Bridged IP LLC или тот, который рекомендует ваш провайдер, после чего сохраняем изменения.
5. Открываем расширенные настройки и ищем вкладку «VLAN» или «Interface Grouping» – ее название может немного отличаться в зависимости от прошивки.
6. В строке Wlan Index выбираем первый индекс и задаем параметры группы для интернета – обычно туда входят основные LAN-порты и, если нужно, Wi-Fi.

7. Далее создаем отдельную группу под IPTV, где ATM/PVC для телевидения привязывается к одному выделенному LAN-порту, чаще всего к 4-му.

8. Если прошивка требует, указываем PVID или VLAN ID в соответствии со схемой оператора.

Теперь IPTV будет работать при условии, что приставка подключена именно к тому LAN-порту, который вы выделили под телевидение.

Здесь обязательно нужно предупредить: настройки IPTV на TD-W8901N сильно зависят от провайдера и конкретной ревизии прошивки. У одного оператора это действительно отдельный PVC и Bridge на LAN4, у другого – другая схема, а у третьего IPTV может вообще не подниматься без точных параметров от поддержки. Поэтому этот раздел нужно воспринимать как типовой пример, а не как универсальный рецепт «для всех и сразу». Если вы все сделали, а приставка не видит телевидение, первым делом уточняйте схему именно у провайдера и только потом трогайте остальные пункты.

И еще одна полезная деталь. Если IPTV уже настроено, не стоит потом случайно переставлять приставку из выделенного порта в любой другой «на пробу». На старых ADSL-модемах привязка портов часто реально важна. Из-за этого у людей возникает ощущение, что «модем чудит», хотя на самом деле просто нарушена логика группировки интерфейсов.

Основные проблемы

Эта информация будет полезна тем пользователям, у которых интернет после настройки все-таки не появился. Для начала я советую не делать сброс сразу, а пройтись по базовой проверке:

• горит ли индикатор питания;
• горит или мигает ли ADSL;
• горит ли Internet после сохранения параметров;
• правильно ли подключен сплиттер и кабель линии;
• совпадают ли логин, пароль, VPI и VCI с договором.

Если вообще не выходит загрузить админку, откройте панель управления через «Пуск». Там заходите в разделы «Сеть» – «Просмотр состояния сети» – «Изменение параметров адаптера». Выберите активное подключение и откройте его свойства, затем свойства протокола IPv4. Выставьте автоматическое получение адресов, сохраните изменения и попробуйте снова зайти на 192.168.1.1.

Если после всех проверок модем ведет себя странно, можно уже делать сброс. Для этого удерживайте клавишу Reset примерно 10-15 секунд при включенном устройстве, пока индикаторы не отреагируют. После сброса TP-Link TD-W8901N придется настраивать заново. Более подробно про саму процедуру можно почитать в инструкции по сбросу настроек роутеров TP-Link.

Если линия есть, в админку вы попадаете, но интернет все равно не поднимается, полезно посмотреть и общие причины, почему маршрутизатор не выходит в сеть. Иногда дело вообще не в ADSL-модеме, а в аварии у провайдера, поврежденном телефонном кабеле или ошибке в параметрах подключения. Для таких случаев у нас есть еще один полезный материал – роутер TP-Link не подключается к интернету.

FAQ

Можно ли использовать TD-W8901N как обычный современный роутер под оптику или Ethernet?
В нормальном домашнем сценарии – нет, это именно ADSL-модем-роутер под телефонную линию. Если у вас уже стоит GPON-терминал или интернет приходит по обычному Ethernet, логичнее смотреть на другой тип устройства. Этот TP-Link хорош там, где нужна именно ADSL-связка.



Какой логин и пароль у него по умолчанию?
Чаще всего это admin/admin, если прошлый владелец или провайдер ничего не меняли. Но при покупке с рук эти данные вполне могут быть уже другими. Поэтому если стандартный вход не подходит, сначала думайте о сбросе, а не о «поломке админки».



Почему горит ADSL, но не горит Internet?
Это обычно значит, что линия синхронизировалась, но само интернет-подключение не поднялось. Чаще всего причина в логине, пароле, VPI/VCI или типе соединения. То есть провод и линия вроде бы в порядке, а ошибка уже сидит в параметрах доступа к провайдеру.



Подойдет ли он для быстрого современного интернета?
Нет, это старая модель со стомегабитными портами и Wi-Fi класса N150. Для ADSL-линии она еще может быть вполне уместной, но для новых высоких скоростей и больших домашних нагрузок уже выглядит скромно. Ее сила – в старой инфраструктуре, а не в запасе на будущее.

Итоги

Маршрутизатор TP-Link TD-W8901N нельзя назвать новой моделью, но в своей нише он до сих пор остается рабочим вариантом. Это комбинированное устройство ADSL-модема и Wi-Fi роутера, которое может нормально справляться с домашними задачами там, где еще используется телефонная линия. Главное – не ждать от него возможностей современных двухдиапазонных маршрутизаторов и внимательно относиться к параметрам провайдера при первичной настройке. Если все сделать аккуратно, интернет и Wi-Fi он обычно поднимает без сюрпризов. А если все равно что-то не выходит, добро пожаловать в комментарии!
