Wi-Fi бустер и другие варианты усиления беспроводного сигнала

Wi-Fi бустер представляет собой устройство-усилитель беспроводного сигнала. Это не просто антенна, а переходное звено между роутером и антенной, состоящее из платы и заключенное в корпус (обычно металлический). Есть input и output разъемы для подключения антенны и разъем для питания. Как все электронные штуки, имеет плюсы и минусы, о которых пойдет речь в этой статье.

Особенности усиления Wi-Fi

Сделать так, чтобы Wi-Fi точку можно было поймать в отдаленной комнате, которую обычный роутер через преграды не покрывает, можно различными способами:

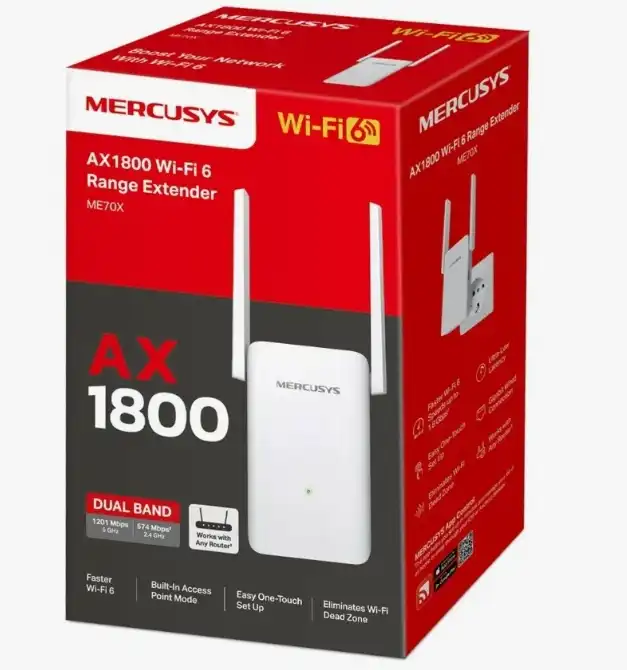

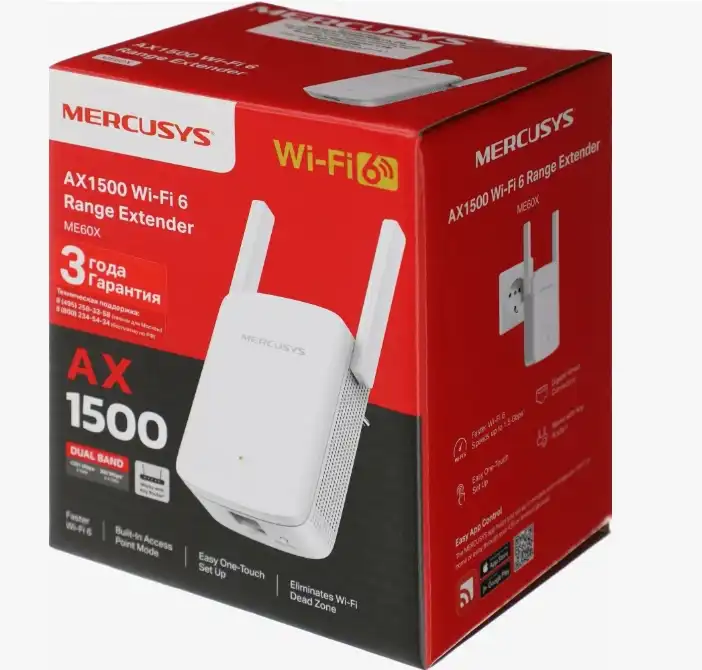

  1. Использовать повторители (усилители) сигнала – ставятся на полпути, принимают сигнал, дублируют его, с новой мощностью покрывают зону распространения сигнала. Обычно создается вторая точка доступа, поэтому при переходе с одной локации на вторую нужно переключаться (что не всегда делают устройства самостоятельно). Скорость режется.

Wi-Fi бустер и другие варианты усиления беспроводного сигнала

  1. Использовать режим беспроводного моста (WDS функция маршрутизаторов) – два или несколько роутеров подключаются в режим моста, обеспечивая большую зону покрытия. Технология аналогична тому же, как работают повторители, но с той особенностью, что Wi-Fi получается бесшовным (одна точка по всей зоне беспроводной сети). По такому принципу работают некоторые Mesh Wireless System. Скорость режется.

Wi-Fi бустер и другие варианты усиления беспроводного сигнала

  1. Расставить повторители или маршрутизаторы, но подключить их по ethernet-кабелю. Покрывается вся зона, скорость не режется, но используются разные точки доступа (например, спальня, гостиная, кухня) и по жилой площади необходимо тянуть провода. Это хорошее решение на этапе проектирования дома, когда весь кабель прячется под обшивку.

Wi-Fi бустер и другие варианты усиления беспроводного сигнала

  1. Использовать всенаправленную антенну с большим коэффициентом усиления. Решение недорогое и хорошее в том случае, где наблюдается нестабильная зона на участке в пару квадратных метров.

Wi-Fi бустер и другие варианты усиления беспроводного сигнала

  1. Подключить к роутеру Wi-Fi бустер – позволит выдавать большую зону покрытия и усилит сигнал, с применением аналогичной всенаправленной антенны, если бы такова была подключена к маршрутизатору напрямую.

Wi-Fi бустер и другие варианты усиления беспроводного сигнала

Негласно Минздрав предупреждает, что длительное нахождение рядом с усиленным Wi-Fi сигналом может негативно сказаться на вашем здоровье.

Самым оптимальным способом размещения на большей площади беспроводной сети, будет расставление нескольких точек, подключенных с главным маршрутизатором через ethernet. Но если вы постоянно не находитесь в непосредственной близости возле роутера, или включаете его на несколько часов работы, то использование бустера – вполне приемлемое решение.

Интересное видео с рассказом об установке Wi-Fi бустера на яхте смотрите тут:

Разновидности бустеров

Wi-Fi Booster напоминает собой коробочку, с одной стороны к которой прикручена всенаправленная антенна, с другой – переходник на антенный вход маршрутизатора. Выглядит это приблизительно так.

Wi-Fi бустер и другие варианты усиления беспроводного сигнала

Они могут отличаться друг от друга по форме и начинке (характеристикам). На рынке можно увидеть такие типовые модели:

  1. Wi-Fi Range Booster Amplifier с обширным уровнем сигнала от 7 до 20 dBm.7

Wi-Fi бустер и другие варианты усиления беспроводного сигнала

  1. Бустер KW37-WIFI с мощностью усиления 37 dBm.

Wi-Fi бустер и другие варианты усиления беспроводного сигнала

Можно найти и посильнее, но это будет дорого и такой сильный сигнал может сказаться на вашем здоровье.

Пример усиления сигнала

Рассмотрим возможности Wi-Fi бустера EP-AB003, купленного по скидке на AliExpress за 50 долларов.

Wi-Fi бустер и другие варианты усиления беспроводного сигнала

Сравним показатели маршрутизатора без усилителя и с ним, применяя программу Wi-Fi анализатор. Роутер самостоятельно выдает на расстоянии:

  1. Рядом с маршрутизатором. Препятствий нет.

Wi-Fi бустер и другие варианты усиления беспроводного сигнала

  1. На отдалении 3-х метров. Препятствий нет.

Wi-Fi бустер и другие варианты усиления беспроводного сигнала

  1. Удаление 5 метров, сигнал проходит через стену.

Wi-Fi бустер и другие варианты усиления беспроводного сигнала

  1. Удаление 7 метров, сигнал проходит через 2 стены. Скорость сильно срезана, но соединение с Wi-Fiпока не теряется.

Wi-Fi бустер и другие варианты усиления беспроводного сигнала

  1. Удаление 9 метров, сигнал проходит через 3 стены. Скорость упала и постоянные разрывы. Пользоваться такой сетью невозможно.

Wi-Fi бустер и другие варианты усиления беспроводного сигнала

Теперь подключаем к маршрутизатору бустер и делаем замеры:

  1. Возле роутера приложение показывает следующие значения.

Wi-Fi бустер и другие варианты усиления беспроводного сигнала

  1. На удалении 3-х метров и без препятствий имеем.

Wi-Fi бустер и другие варианты усиления беспроводного сигнала

  1. Расстояние 5 метров. Замер происходит через стену.

Wi-Fi бустер и другие варианты усиления беспроводного сигнала

  1. На удалении 7 метров. В качестве препятствии подключается вторая стена.

Wi-Fi бустер и другие варианты усиления беспроводного сигнала

  1. Расстояние от источника 9 метров. В качестве препятствия уже 3 стены.

Wi-Fi бустер и другие варианты усиления беспроводного сигнала

  1. Отдаляемся на 11 метров. Подключаем четвертую стену.

Wi-Fi бустер и другие варианты усиления беспроводного сигнала

  1. На расстоянии 17 метров и после прохождения пятой межкомнатной стены сигнал начинает пропадать и периодически переподключаться.

Wi-Fi бустер и другие варианты усиления беспроводного сигнала

Как видно из этого примера, разница в приросте зоны покрытия ощутима. Немаловажно отметить то, что через усилитель антенну можно настроить как на прием, так и на передачу сигнала. Например, поставив маршрутизатор в режим приема (через мост WDS), усилитель помогает обнаружить сеть на расстоянии 200 метров в условиях неидеальной видимости.

Топ-5 усилителей представлены в следующем видео (на английском):

Как выжать максимум из усилителя?

Единственный выход выжимания максимума – использовать вместо антенны всенаправленного типа узконаправленную (без покрытия площади 360 градусов). Дальность возрастет, но плохо будет ловиться сигнал ближе к потолку и полу.

Если эти жертвы оправданы, можно опробовать биквадрат Харченко (создать вручную с помощью CD диска и проволоки) и подкрутить к роутеру или усилителю.

Wi-Fi бустер и другие варианты усиления беспроводного сигнала

Если же колхозить не хочется, то можно попытать счастья с секторными или направленными антеннами. Приемлемым вариантом станет «Wi-Fi пушка».

Wi-Fi бустер и другие варианты усиления беспроводного сигнала

В коротком диапазоне на прием хорошая ЯГИ может потянуть скорость 54 Мбит/с на расстоянии до 1.5 км. Отличное решение для передачи Wi-Fi через усилитель на большие расстояния в качестве беспроводного моста.

Заключение

Wi-Fi бустер – это не универсальное решение для усиления сигнала и расширения зоны его действия. Как и в случае с другими вариантами, есть свои плюсы и минусы. Но заявленную работу (а именно усиление сигнала) выполняют эти устройства безоговорочно.
