Роутер SNR-CPE-W4N: подключение, настройка, характеристики

Всем привет! Неделю назад приобрел себе роутер SNR-CPE-W4N. Достаточно бюджетная модель, не выделяющаяся среди других таких же аппаратов. В статье мы поговорим про полную настройку маршрутизатора. Мы познакомимся с его входами и выходами, подключим, и настроим интернет и Wi-Fi. Постараюсь писать все как можно подробнее. В любом случае, вы всегда можете обратиться к специалистам портала WiFiGiD.RU – просто опишите свою проблему или вопрос в комментариях. Поехали!

Сразу внесу важное уточнение, чтобы не было путаницы. На сегодня SNR-CPE-W4N в актуальной ревизии – это однодиапазонный роутер Wi-Fi 4 с сетью только 2,4 ГГц и портами Fast Ethernet до 100 Мбит/с. То есть ждать от него 5 ГГц, Wi-Fi 5, Wi-Fi 6 или гигабитных портов не стоит. Для недорогого интернета, базовой домашней сети, камер, телевизора и пары ноутбуков его обычно хватает. Но если у вас тариф выше 100 Мбит/с, а дома много современных устройств, то упираться вы будете уже не в настройки, а в возможности самого железа.

ШАГ 1: Подключение

Роутер SNR-CPE-W4N подключается аналогично, как и любой другой подобный маршрутизатор. Давайте познакомимся с задними портами и сразу же его правильно соберем:

• WAN – сюда подключаем интернет-кабель, который нам прокинул провайдер.
• LAN1-4 – все эти локальные порты предназначены для подключения домашних устройств. Сюда можно подключить телевизор, сетевой принтер, компьютер или ноутбук.
• RESET (RST) – углубленная кнопка для сброса настроек до заводской конфигурации. Она нам пока не нужна. Ну и, надеюсь, не понадобится.
• DC – сюда подключаем блок питания, который идет в комплекте.

Тут же дам важную практическую заметку. В свежей ревизии этого роутера используется питание 5V/1A. Это мелочь, на которую многие не смотрят, а потом подключают первый попавшийся старый блок питания «похожего разъема». Делать так не стоит. Если у вас аппарат уже был в использовании и комплектный блок потерялся, берите замену именно с подходящими параметрами питания, а не «что нашлось в ящике».

В первую очередь подключаем WAN и DC. Для дальнейших настроек нам нужно также подключиться с помощью сетевого провода – один конец вставляем в один из портов LAN, а второй в компьютер или ноутбук. Это самый надежный вариант.

Но тут нужно поправить один старый момент. На актуальных ревизиях SNR-CPE-W4N обычно можно подключиться и по Wi-Fi – имя сети и пароль часто указаны на наклейке снизу. Так что если на этикетке вы видите SSID и ключ, можно спокойно подключаться без кабеля. Если на вашей наклейке этих данных нет, сеть не появляется или роутер уже кто-то настраивал до вас, тогда действительно проще использовать провод. То есть универсальное правило такое: сначала смотрим наклейку, а уже потом делаем вывод, можно ли настраивать по воздуху.

Если вы настраиваете роутер по Wi-Fi и после сохранения параметров сеть пропала – это нормально. Роутер просто применяет новые настройки и перезапускает беспроводной модуль. На Windows обычно достаточно заново выбрать сеть в списке и ввести новый пароль. На Android и iPhone иногда проще нажать «Забыть сеть», а потом подключиться к ней заново, чтобы устройство не цеплялось за старый пароль.

ШАГ 2: Вход в настройки и смена языка

Еще раз проверьте, чтобы ваш компьютер или ноутбук был подключен к одному из LAN-портов маршрутизатора или к его Wi-Fi сети. Если компьютер стационарный, а кабель не дотягивается до роутера, можете выполнить часть настройки «вслепую» – то есть без подключения к WAN-порту. Нам главное сначала попасть в Web-интерфейс.

1. Теперь на компьютере или ноутбуке открываем любой браузер и используем IP роутера:

192.168.1.1

2. Если подключение произошло, роутер попросит вписать логин и пароль. В большинстве розничных ревизий по умолчанию используют:

Username – Admin

Password – Admin

Если вы не видите окошка для ввода логина и пароля – читаем советы по устранению проблемы подключения.

Обратите внимание и на регистр букв. Тут часто спотыкаются на мелочи: вводят «admin/admin», а прошивка или памятка от провайдера ждут именно «Admin/Admin». Плюс некоторые провайдеры или продавцы меняют пароль еще до выдачи устройства клиенту. Поэтому если стандартный вариант не подошел, не паникуем сразу, а сначала внимательно читаем наклейку и все бумажки, которые шли вместе с роутером.

ПРИМЕЧАНИЕ! Если пароль и логин не подходят – посмотрите, что написано на этикетке, которая прилеплена сзади или снизу. Если вы все вводите верно – это знак, что им ранее кто-то пользовался, или провайдер уже менял доступ. Возьмите что-то тонкое и зажмите на 10-15 секунд кнопку «Reset». Как только вы ее отпустите, роутер начнет перезагрузку. Нужно будет дождаться сброса. Если нужен общий разбор этой процедуры – вот подробная статья как сбросить настройки роутера.

3. После входа у вас может открыться либо обычное меню, либо мастер быстрой настройки. Если вы видите пункты на английском языке – смените язык, нажав по первому разделу «Маршрутизатор», как показано на картинке ниже. После этого переходим к следующей главе, где мы настроим интернет.

Кстати, если роутер выдан провайдером, адрес входа иногда меняют. Поэтому если 192.168.1.1 не открывается, а кабель точно подключен, еще раз смотрим наклейку на корпусе или листок с реквизитами от провайдера. Бывает и такое, что на устройстве уже изменили IP-адрес локальной сети, и вы упираетесь не в поломку, а просто в другой адрес входа.

ШАГ 3: Настройка интернета

Держите под рукой договор и лист с настройками, который вам выдал провайдер. Раскройте раздел «Настройки сети» – «Настройки WAN». В строке «Тип подключения WAN» укажите тот тип, который указан в договоре или листе настроек. Если в листе ничего не указано, попробуйте выставить DHCP – в таком случае все настройки будут автоматически получены от провайдера. Перейдите на любую вкладку и проверьте, что интернет работает.

На практике в домашних сетях чаще всего встречаются три сценария. Первый – DHCP, когда ничего почти не нужно вводить, и интернет поднимается сам. Второй – PPPoE, когда провайдер дал вам логин и пароль. Третий – статический IP, когда в договоре отдельно прописаны адрес, маска, шлюз и DNS. Если вы не уверены, что именно использует ваш провайдер, сначала посмотрите договор, памятку от техподдержки или воспользуйтесь нашей инструкцией как узнать тип подключения к интернету. Это сэкономит кучу времени и избавит от случайного перебора всех пунктов подряд.

Для остальных подключений нужно будет указать дополнительную информацию:

• PPPoE – логин и пароль.
• PPTP/L2TP – помимо логина и пароля нужно будет указать адрес сервера, который может иметь как вид IP, так и DNS-имя.

И вот здесь есть важная поправка по актуальным версиям прошивки. На части прошивок EasyWRT PPPoE, PPTP и L2TP могут находиться не только в обычных WAN-настройках, но и в отдельном разделе VPN. То есть если вы открыли WAN и видите там только DHCP или Static IP, это не значит, что роутер не поддерживает ваш тип подключения. Просто логика меню у SNR бывает устроена чуть иначе. Если не нашли нужный режим в WAN, сразу переходите в раздел «Настройки сети» – «Настройки VPN» и смотрите уже там.

Если провайдер предоставляет вам статический IP-адрес – дополнительно указываем IP, маску, шлюз и DNS. Привязка «MAC-адреса WAN» мало где используется и обычно провайдеры не заморачиваются с этим. Об этом вы можете узнать в технической поддержке вашего провайдера, если интернета не будет.

Хотя совсем списывать MAC со счетов тоже не стоит. Некоторые провайдеры, особенно в старых домовых сетях, все еще привязывают интернет к определенному MAC-адресу. В таком случае после замены старого роутера на новый интернет не поднимется, пока вы не пропишете нужный адрес или не попросите техподдержку обновить его у себя. Если подозреваете именно это, почитайте как узнать и прописать MAC-адрес в роутере. Это тот случай, когда один маленький параметр ломает вообще всю настройку интернета.

Если вы все ввели правильно – обязательно нажмите на кнопку «Применить». Теперь нам останется проверить интернет на соседней вкладке. Обязательно проверьте скорость в Speedtest. Если интернета нет, проверьте, что все данные введены верно. Обратите внимание на буквы и цифры. Если вы уверены, что все введено верно, а интернета нет – обратитесь к вашему провайдеру по телефону, указанному в договоре.

Небольшой ориентир по скорости. У этого роутера все проводные порты – 100 Мбит/с, поэтому даже при идеальной настройке увидеть на тарифе 300-500 Мбит/с вы не сможете. На практике предел будет около 90-95 Мбит/с по кабелю и примерно в том же порядке по Wi-Fi при хорошем сигнале. Это не проблема настройки – это ограничение самой модели.

ШАГ 4: Настройка Wi-Fi

В этой главе мы попробуем настроить беспроводную сеть. Раскройте раздел «Настройки радио» и перейдите в подраздел «Основные». В актуальной ревизии SNR-CPE-W4N будет только один радиоблок 2,4 ГГц – это нормально. Поэтому нас интересуют настройки именно одной сети. В «Настройках SSID» впишите имя вашей беспроводной сети.

Читаем – про частоты 2,4 и 5 ГГц.

Тут я поправлю важный момент из старых инструкций. Именно для SNR-CPE-W4N не нужно искать отдельные блоки 2,4 и 5 ГГц, потому что у этой модели 5 ГГц нет. Если в каких-то обзорах или старых скриншотах вы видите вторую частоту, значит там либо другая модель SNR, либо более универсальный интерфейс прошивки. Для повседневной жизни это означает простую вещь: сеть у вас одна, и все настройки касаются именно ее.

Чтобы установить пароль, в «Политике безопасности» в строке «Выбор SSID» убедитесь, что выбрана ваша сеть. Далее в строке «Режим безопасности» указываем режим «WPA2-PSK (Personal)». А пароль указываем в строчке «Ключевая фраза». Именно он и будет использоваться для подключения других устройств по Wi-Fi. В самом конце нажмите «Применить», чтобы настройки сохранились.

Читаем – как подключиться к Wi-Fi на любом устройстве.

Пароль лучше сразу делать нормальным, а не из серии «12345678» или «qwerty123». Для домашней сети я бы советовал минимум 10-12 символов, где есть буквы и цифры. Не обязательно делать что-то нечеловеческое вроде «9Xq2Lm7Qv1Zp», но и имя кота с датой рождения – тоже плохая идея. Хороший пароль – это тот, который вы сможете записать и хранить, а не тот, который забудете через полчаса. Если дома много техники, лучше сразу сохранить его в заметки телефона или в менеджер паролей, чем потом снова лезть в роутер.

Еще один полезный момент – канал и ширина канала. Если ничего не понимаете в этом разделе, оставляйте «Авто». Обычно этого достаточно. Но если сеть нестабильная, а соседских роутеров вокруг очень много, можно вручную попробовать канал 1, 6 или 11 – это самые логичные варианты для 2,4 ГГц. Иногда одно это уже уменьшает помехи и делает соединение стабильнее для телевизоров, смартфонов и умных устройств.

ШАГ 5: Изменить логин и пароль для админки роутера

Я все же советую, на всякий случай, изменить пароль для доступа к этому интерфейсу, чтобы не использовать стандартный Admin/Admin. Заходим в «Администрирование» – «Управление» – два раза вводим новый пароль напротив строчки учетной записи «Администратора». Логин лучше не меняйте. Не забудьте применить настройки.

Это простая, но очень полезная мера. Обычный пользователь чаще всего меняет только пароль Wi-Fi и забывает, что сама админка роутера все еще открывается на стандартных данных. А это уже плохая идея. Если кто-то подключится к вашей сети или получит физический доступ к устройству, ему будет намного проще попасть внутрь настроек. Поэтому пароль администратора меняем обязательно, а логин обычно лучше оставить как есть, чтобы потом самому не путаться.

На этом первичные настройки подошли к концу, и вы можете пользоваться роутером так, как вам хочется.

Настройки VPN

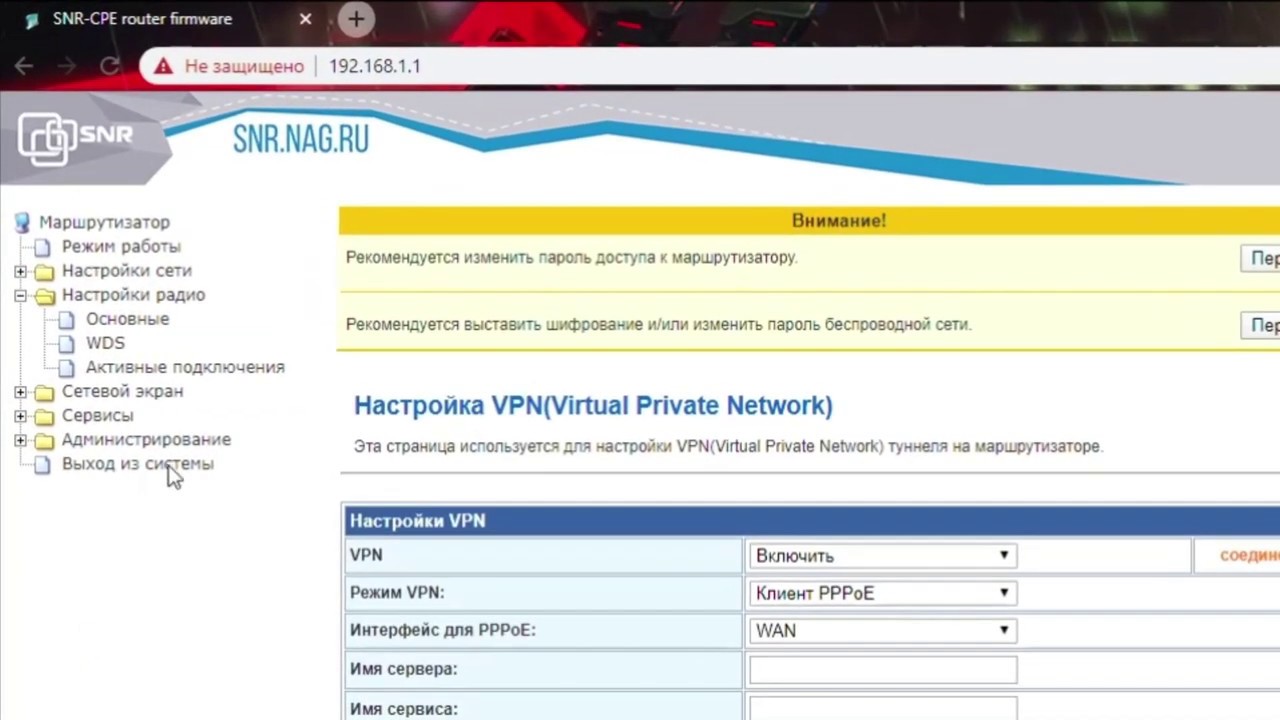

Здесь мы поговорим про подключение роутера к VPN-сети. Это может быть как внешняя отдельная сеть, предоставляемая определенным сервисом, так и обычное интернет-подключение у провайдера, если он использует PPPoE, PPTP или L2TP. Переходим в «Настройки сети» – «Настройки VPN».

1. Включаем VPN.
2. Указываем «Режим VPN».
3. В зависимости от режима нужно будет дополнительно указать интерфейс, логин, пароль и адрес сервера.
4. Как только все данные будут введены – жмем «Применить и подключить».

И тут тоже добавлю современное пояснение. На сегодня в базовой логике EasyWRT этот раздел часто используется не только для «настоящих VPN ради офиса», но и для вполне обычного подключения к интернету через PPPoE, PPTP или L2TP. Поэтому не удивляйтесь, если ваш провайдер дал PPPoE-логин, а настраивать это приходится именно через VPN-меню. Это не ошибка и не странность вашего экземпляра – просто так устроено меню на части прошивок SNR. Более продвинутые вещи вроде OpenVPN или WireGuard на некоторых версиях EasyWRT тоже можно встретить, но они уже зависят от версии прошивки и наличия менеджера пакетов. Если таких пунктов у вас нет – значит на вашей версии их просто нет из коробки.

Характеристики

Короткий FAQ

Почему я не вижу 5 ГГц в настройках?
Потому что у SNR-CPE-W4N в актуальной ревизии его нет. Это однодиапазонная модель на 2,4 ГГц. Так что тут все нормально – вы не пропустили скрытую кнопку.



Почему скорость по тарифу 200-300 Мбит/с, а роутер выше 100 не выдает?
Потому что у него порты Fast Ethernet. Даже при идеальной настройке выше примерно 100 Мбит/с он не прыгнет. Если вам нужен запас по скорости, это уже повод смотреть в сторону гигабитных моделей.



Можно ли настроить этот роутер полностью с телефона?
Да, если у вас есть доступ к его Wi-Fi и нормально открывается Web-интерфейс в браузере телефона. Но если что-то идет не так, намного удобнее делать настройку с ноутбука или ПК. Там проще переключаться между разделами, проверять реквизиты из договора и не терять соединение при смене параметров.



Что делать, если после настройки Wi-Fi интернет есть по кабелю, а по воздуху сеть работает плохо?
Сначала проверьте канал, пароль и режим безопасности. Потом посмотрите, где стоит сам роутер. Если он за телевизором, в нише, в шкафу или у пола, сигнал будет хуже. Для 2,4 ГГц расположение очень сильно влияет на качество. Иногда банальная перестановка роутера на открытое место дает больше эффекта, чем полчаса возни в настройках.



Нужно ли обновлять прошивку?
Если роутер работает стабильно, интернет не отваливается и нужные вам функции уже есть – обновление не обязательно трогать просто ради галочки. Но если есть проблемы с PPPoE, VLAN, IPTV, VPN или нестабильной работой Wi-Fi, свежая прошивка может помочь. Перед обновлением обязательно сохраните настройки и не выключайте питание в процессе.
