Скрутка и пайка витой пары: какой способ соединения лучше?

Всем привет! Если кто когда-нибудь работал системным администратором и тянул провода, то частенько сталкивался с соединением витой пары между собой. Как-то раз мне это понадобилось дома, когда кабель, который идет из подъезда, был обрезан «слишком рано». В общем способов достаточно много, и каждый определяется не только возможностями, но и материалами, которые есть на данное время. Где-то нужно сделать быстро и из подручных средств, а где-то надо сделать правильно. Если у вас в процессе возникнут какие-то вопросы или дополнения, то смело пишем в комментариях.

Сразу уточню: если речь идет о кабеле провайдера из подъезда, лучше по возможности не резать и не наращивать его самому. Такой кабель может быть частью линии оператора, и при плохом соединении у вас начнутся обрывы, падение скорости или ошибки на порту. Если кабель поврежден до вашей квартиры или до первой точки подключения, правильнее вызвать мастера провайдера. Самостоятельно соединять лучше уже домашний участок кабеля, который идет от роутера к компьютеру, телевизору, камере или розетке.

Скрутка витой пары

Сразу скажу, что это самый ненадежный, но самый быстрый способ, когда нужно подключить два провода «здесь и сейчас» и не откладывать это на потом. Один раз у моего знакомого кот перегрыз кабель, а ему срочно нужно было попасть в интернет по работе, вот и пришлось выкручиваться – так сказать.

Еще раз повторю, что такой способ хорош только на недолгий срок, так как при таком подключении могут наблюдаться потери пакетов, постоянные прерывания, а скорость интернета падает. Все это связано с тем, что при скрутке нарушается геометрия витой пары. В сетевом кабеле жилы не просто лежат рядом: они скручены парами с определенным шагом, и это помогает защищать сигнал от помех. Когда мы сильно расплетаем пары, делаем длинные скрутки и плохо изолируем место соединения, кабель может вроде бы работать, но под нагрузкой начнутся проблемы.

1. Итак, с обоих проводов аккуратно снимаем внешнюю оболочку. Потом зачищаем изоляцию с жил, чтобы можно было соединить одинаковые цвета между собой.

Не снимайте слишком много внешней оболочки. Чем больше вы расплетете пары, тем хуже будет качество линии. Для временного ремонта достаточно открыть столько кабеля, чтобы удобно соединить жилы и потом нормально их изолировать. Старайтесь соединять бело-оранжевый с бело-оранжевым, оранжевый с оранжевым, бело-зеленый с бело-зеленым и так далее. Если перепутать цвета, кабель может вообще не заработать или поднимется только на низкой скорости.

2. Теперь делаем скрутку каждой жилы с жилой такого же цвета. Скручивать нужно плотно, но без фанатизма, чтобы не переломить медь. Сами пары расплетайте как можно меньше.

3. Открытый огонь лучше не использовать. Не нужно обжигать жилы зажигалкой, потому что можно испортить медь, подплавить изоляцию и сделать контакт еще хуже. Если на жилах есть грязь или окисление, лучше аккуратно зачистить их ножом или стриппером.

4. Если есть возможность, каждую скрутку отдельно изолируем изолентой или термоусадкой. После этого изолируем весь участок целиком, чтобы жилы не касались друг друга и не болтались.

Если кабель экранированный, то есть FTP или STP, просто фольгой сверху полностью нормальный экран не восстановить. Можно аккуратно соединить экран и дренажную жилу, если они есть, но для обычного пользователя это все равно будет временным ремонтом. Для постоянной линии лучше использовать нормальный соединитель, розетку, патч-панель или обжать два конца в коннекторы и поставить переходник. Особенно это важно, если по кабелю идет питание PoE для камеры или точки доступа: плохая скрутка может греться, пропадать под нагрузкой и вызывать нестабильную работу устройства.

На некоторое время должно хватить, но постоянно так использовать не стоит. Особенно если кабель имеет достаточно большую длину. Для усиления эффекта можно попробовать спаять пары проводов. В таком виде связь будет немного лучше, но пайка не дает того результата, который дают нормальные клеммы, розетки или соединители.

ПРИМЕЧАНИЕ! Многие все же до сих пор думают, что обычной скруткой пользоваться можно даже при постоянном использовании сетевого кабеля. На самом деле даже при идеальных условиях делать это не стоит – если вы заботитесь о качестве сигнала. По этому поводу советую прочесть отдельную статью про витую пару, и сразу все станет понятно.

Если после скрутки интернет вроде бы появился, но скорость стала 100 Мбит/с вместо 1 Гбит/с, это нормальная реакция оборудования на плохую линию. Для гигабитного подключения нужны все 4 пары и нормальный контакт по всем 8 жилам. Если одна пара повреждена, плохо скручена или перепутана, сетевые карты могут перейти на 100 Мбит/с или вообще не поднять линк. Схемы цветов и порядок жил можно сверить в отдельной инструкции по распиновке RJ-45.

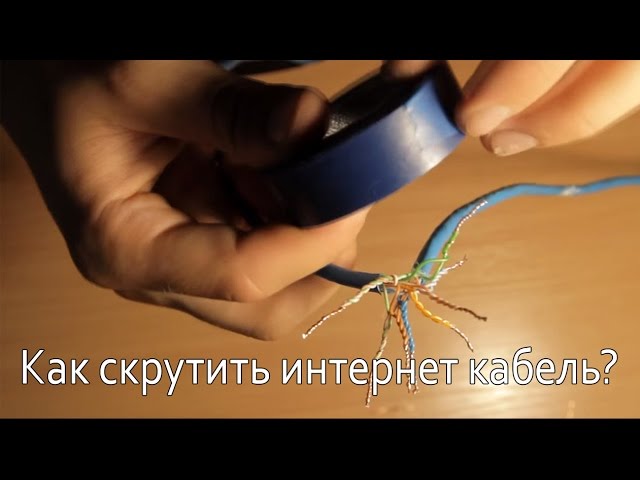

YouTube

Использование розетки

Как ни странно, но этот способ один из самых популярных, хоть он мне и не нравится. Просто почти на любой работе я видел именно такое наращивание витой пары. Принцип достаточно простой: тут для «нароста» используют обычные сетевые розетки.

Или можно использовать полноценные блоки для обжимки – как на картинке выше. Принцип достаточно простой: заводим оба провода, а далее обжимаем по цветовой схеме. Насколько помню, обжимка идет по схеме «B».

Здесь важно, чтобы на обоих концах была одна и та же схема: либо «A», либо «B». В домашних сетях чаще всего используют схему «B». Если одну сторону сделать по «A», а вторую по «B», получится кроссоверный вариант. Современные устройства обычно умеют автоматически определять пары, но для обычного пользователя лучше не усложнять и везде делать одинаково. Так проще проверять, чинить и не путаться в будущем.

Очень часто видел, когда используют обычные, самые дешевые сетевые розетки. Одну сторону обжимаем как обычно, а второй кабель заводим в розетку и также делаем обжимку. Легкость этого способа в том, что вам почти ничего не нужно. Особенно если использовать обычный блок. Для прорезки проводков можно использовать канцелярский нож. Но лучше пользоваться специальным «сетевым» ножом.

Если используете розетку или модуль Keystone, не зачищайте жилы перед врезкой, если сам модуль рассчитан на IDC-контакт. Там специальные ножи внутри прорезают изоляцию и одновременно прижимают жилу. Если предварительно снять изоляцию, контакт может получиться хуже, а жила будет держаться слабее. Также не нужно сильно расплетать пары перед врезкой: подведите пару к своему месту и раскрутите только самый короткий участок. Это особенно важно для гигабита и длинных линий.

Если кому надо, у нас на портале есть отдельные инструкции для обжимки:

• Сетевых розеток
• Витая пара

Чуть не забыл про еще один способ – это использование уже готовых блоков для подключения патч-кордов. По сути, тут не нужно ничего обжимать внутри стены, если оба конца уже имеют коннекторы RJ-45. Достаточно купить вот такую маленькую коробочку, которая называется RJ-45 coupler, соединитель или переходник «мама-мама».

Такой переходник – один из самых простых вариантов для дома. Вы обжимаете оба конца кабеля коннекторами RJ-45, а потом соединяете их через coupler. Только берите переходник той же категории, что и кабель: для Cat5e – Cat5e, для Cat6 – Cat6. Если поставить дешевый безымянный соединитель на хорошую линию, именно он может стать слабым местом. Подробнее про такие штуки есть отдельная статья про переходники для интернет кабеля.

Для постоянного соединения я бы выбирал один из трех нормальных вариантов: два коннектора RJ-45 и переходник, проходной Keystone-модуль или небольшую соединительную коробку под витую пару. Скрутка – только временно. Розетка – нормально, если она аккуратно собрана и не болтается в воздухе.

Клеммы

Один из простых способов – это использовать специальные клеммы. Для этого достаточно под рукой иметь клеммы, нож и плоскогубцы.

Тут лучше использовать не обычные электрические клеммники для силовой проводки, а специальные соединители для слаботочных линий. Часто их называют Scotchlok, UY2, UR2 или просто гелевые соединители. Они зажимают жилы без скрутки и часто имеют внутри гель, который защищает контакт от влаги. Для телефонных линий и временных сетевых ремонтов их используют часто, но для идеального гигабитного Ethernet я все равно предпочел бы нормальный coupler или IDC-соединитель под витую пару.

1. Как при обычной обжимке, просто зачищаем проводки, если конкретная клемма требует зачистки. Если клемма IDC-гелевая, обычно жилы зачищать не нужно – они вставляются прямо в изоляции.

2. Берем первую пару и засовываем внутрь клеммы. Далее с небольшой силой прижимаем плоскогубцами. Давить нужно ровно, чтобы контакт встал на место, но не расколоть корпус клеммы.

3. Делаем так для каждой пары. Здесь я тоже использовал скрутку неоголенной части, как в прошлых способах, чтобы пары меньше расплетались и соединение было аккуратнее.

Если делаете соединение через клеммы, не складывайте все восемь жил в один большой пучок. Каждая пара должна оставаться рядом со своей парой, а место соединения лучше потом закрепить, чтобы оно не висело на натяжении. Любое дергание кабеля постепенно ослабляет контакт. Если соединение будет лежать в коробке, оставьте небольшой запас кабеля с двух сторон. Так потом проще переделать участок, если что-то пойдет не так.

Не используйте для витой пары скрутки с силовыми проводами, WAGO для электрики и случайные зажимы, которые не рассчитаны на тонкие сетевые жилы. Они могут физически держать провод, но это не значит, что линия будет нормально работать на скорости 1 Гбит/с. Для Ethernet важен не только контакт, но и сохранение пар, категории кабеля и нормальной геометрии соединения.

Что лучше выбрать

Если нужно быстро восстановить интернет на час-два, можно сделать аккуратную скрутку и хорошо заизолировать каждую жилу. Но это именно временный вариант. После этого лучше купить нормальный соединитель и переделать. Особенно если кабель идет к рабочему компьютеру, камере наблюдения, телевизору, приставке или точке доступа.

Если нужно сделать нормально дома, самый простой вариант – обжать два коннектора RJ-45 и соединить их через качественный переходник «мама-мама». Минус в том, что нужны коннекторы и кримпер. Плюс в том, что потом соединение легко разобрать, заменить или проверить. Если кримпера нет, можно использовать проходной Keystone-модуль или соединительную коробку с IDC-контактами, где жилы врезаются специальным ножом.

Если соединение будет спрятано в стене, коробке или слаботочном щитке, лучше не оставлять там скрутку. Доступ к такому месту потом сложнее, а проблема может проявиться не сразу. Сегодня все работает, завтра влажность поменялась, контакт окислился или кабель дернули – и начались обрывы. Для скрытой прокладки лучше использовать розетку, патч-панель, Keystone или нормальную соединительную коробку. Если вы только планируете разводку по квартире, посмотрите еще инструкцию по прокладке интернет кабеля.

Как проверить соединение

После любого способа соединения нужно проверить, что кабель действительно работает нормально. Самый простой вариант – подключить один конец в роутер, а второй в компьютер и посмотреть, появился ли линк. Если индикаторы на порту горят или мигают, физическое соединение есть. Но это еще не значит, что все сделано идеально.

В Windows можно открыть состояние подключения и посмотреть скорость. Нажмите + R, введите ncpa.cpl и нажмите Enter. Далее откройте свойства Ethernet-подключения или его состояние и посмотрите строку «Скорость». Если у вас гигабитный роутер, гигабитная сетевая карта и нормальный кабель, там должно быть 1,0 Гбит/с. Если после соединения стало 100 Мбит/с, значит есть проблема с одной или несколькими жилами, коннектором, переходником или самой скруткой.

Самый правильный способ проверки – LAN-тестер. Он показывает, проходят ли все жилы с 1 по 8 и не перепутан ли порядок. Если тестер показывает обрыв по одной жиле, нужно переделывать контакт. Если номера мигают не по порядку, значит перепутана распиновка. Если тестер показывает только 1, 2, 3 и 6, кабель может работать на 100 Мбит/с, но гигабит по нему нормально не поднимется. Про похожие признаки неисправности можно почитать здесь: сетевой кабель не подключен в Windows.

После ремонта кабеля не поленитесь проверить скорость и стабильность. Откройте любой сайт, запустите скачивание большого файла или сделайте тест скорости. Если интернет то появляется, то пропадает, значит соединение лучше сразу переделать. Плохой контакт редко чинится сам.

Частые ошибки

Первая ошибка – перепутать пары. В витой паре важны не просто цвета, а именно пары: оранжевая, зеленая, синяя и коричневая. Нельзя соединять «примерно похожие» жилы или ориентироваться только на то, что «оба белые». У белых жил есть цветная полоска, и ее нужно учитывать. Если бело-оранжевый соединить с бело-зеленым, линия будет работать неправильно.

Вторая ошибка – слишком сильно расплетать кабель. Иногда человек снимает 10-15 сантиметров оболочки, раскладывает жилы веером и потом аккуратно соединяет. Визуально красиво, но для сигнала плохо. Чем короче расплетенный участок, тем лучше. В нормальных модулях и розетках пары раскручиваются буквально на минимальное расстояние до контакта.

Третья ошибка – оставить соединение без фиксации. Если на место ремонта будет постоянно действовать натяжение, любой контакт со временем ослабнет. Кабель нужно закрепить так, чтобы усилие не приходилось на сами жилы. Можно положить соединение в монтажную коробку, закрепить кабель стяжкой или оставить небольшой запас.

Четвертая ошибка – соединять кабель рядом с силовой проводкой. Витая пара не любит сильные помехи, особенно если это обычный UTP без экрана. Не укладывайте место соединения вплотную к электрическим кабелям, блокам питания, удлинителям и мощным приборам. Если пересечение с электрикой неизбежно, лучше делать его под прямым углом, а не вести параллельно на длинном участке.

Вывод

Вроде бы ничего не забыл. Но вы, дорогой наш читатель, всегда можете дополнить нашу статью вашим уникальным способом. Также будет интересно узнать, каким же вариантом воспользовались именно вы или кто-то из ваших коллег. Обязательно пишите это все в комментариях.

Если говорить коротко, то скрутка – это только временное спасение. Для нормальной постоянной работы лучше использовать RJ-45 переходник, розетку, Keystone, патч-панель или специальные соединители под витую пару. А после любого ремонта обязательно проверяйте кабель: хотя бы по скорости подключения, а лучше LAN-тестером.

FAQ

Можно ли соединять витую пару простой скруткой?

Можно, но только временно. Интернет может заработать, но качество соединения будет непредсказуемым. Возможны потери пакетов, падение скорости до 100 Мбит/с, обрывы и проблемы под нагрузкой. Для постоянного варианта лучше использовать нормальный соединитель, розетку или переходник RJ-45.



Почему после соединения скорость стала только 100 Мбит/с?

Для гигабитного Ethernet нужны все 8 жил. Если одна пара плохо соединена, перепутана или не доходит до контакта, оборудование может перейти на 100 Мбит/с. Проверьте распиновку, качество контактов и сам соединитель. Лучше всего прозвонить кабель LAN-тестером.



Что лучше: пайка или RJ-45 соединитель?

Для сетевого кабеля обычно лучше RJ-45 соединитель, Keystone или IDC-коробка. Пайка может дать хороший электрический контакт, но она не всегда сохраняет правильную геометрию витой пары. Кроме того, место пайки нужно хорошо изолировать и защитить от перегиба. Для дома проще и надежнее использовать готовый сетевой соединитель.



Можно ли соединять кабель, если по нему идет PoE?

Можно, но делать это нужно аккуратно и нормальными соединителями. PoE передает не только данные, но и питание. Плохой контакт может греться, окисляться и вызывать перезагрузки камеры или точки доступа. Скрутку для PoE я бы не использовал, кроме совсем короткой аварийной проверки.



Нужно ли соблюдать схему «A» или «B»?

Да. Главное – чтобы на всей линии была одна логика распиновки. В домашних сетях чаще всего используют схему «B». Если делаете розетку, коннектор или соединитель, не смешивайте схемы без необходимости. Так проще избежать ошибок и потом проверить кабель.



Можно ли использовать обычную электрическую клемму?

Я бы не советовал. Электрическая клемма может зажать жилу, но она не рассчитана на параметры витой пары. Для Ethernet важны пары, расстояние между жилами, категория кабеля и качество контакта. Лучше использовать клеммы или модули именно для слаботочных сетей.



Как понять, что соединение получилось плохим?

Главные признаки – интернет пропадает, скорость стала ниже, игры и звонки начали лагать, роутер показывает 100 Мбит/с вместо 1 Гбит/с, а LAN-тестер показывает обрыв или перепутанные жилы. В таком случае лучше не пытаться «дожать изолентой», а переделать соединение нормальным способом.
