Разговоры в кулуарах о витой паре: самые страшные секреты

Для начала давайте разберемся, что такое витая пара по определению. Это кабель связи, внутри которого находятся изолированные медные проводники, скрученные попарно. Обычно таких пар четыре, то есть всего восемь жил. Простыми словами – сначала два проводка скручивают в пару, потом таких пар собирают несколько штук в одной общей оболочке. Именно из-за этой скрутки кабель и получил свое название.

Введение

Витую пару используют для подключения компьютеров, ноутбуков, роутеров, коммутаторов, камер, телевизоров, точек доступа и другого сетевого оборудования. По ней передаются данные локальной сети, интернет, а во многих случаях еще и питание PoE для камер, телефонов и Wi-Fi точек доступа. На конце такого кабеля обычно ставят разъем, который в быту все называют «RJ45». Если говорить технически точнее, в обычной Ethernet-сети используется коннектор формата 8P8C, а «RJ45» – это привычное разговорное название.

У этого стандарта подключения есть несколько реальных преимуществ:

• доступная цена при хорошей скорости и простом монтаже;
• совместимость почти со всем современным сетевым оборудованием;
• большой выбор категорий, оболочек и вариантов экранирования под дом, офис, улицу и промышленную среду;
• возможность передавать не только данные, но и питание по PoE, если оборудование это поддерживает.

Для обычной квартиры или дома это до сих пор самый универсальный кабель. Если вам нужен быстрый и понятный ответ именно для жилья, можете отдельно посмотреть какой кабель нужен для интернета в квартире. А в этой статье я уже подробно разберу, из чего состоит витая пара, почему жилы скручены, какие бывают категории, что значат маркировки на оболочке и какой вариант реально стоит покупать на текущий день.

ПОМОЩЬ! Если у вас возникнут вопросы при прочтении статьи, можете смело задавать их в комментариях в самом низу. Также подскажу, какой кабель лучше взять именно под ваш сценарий – для квартиры, офиса, улицы, камер или PoE оборудования.

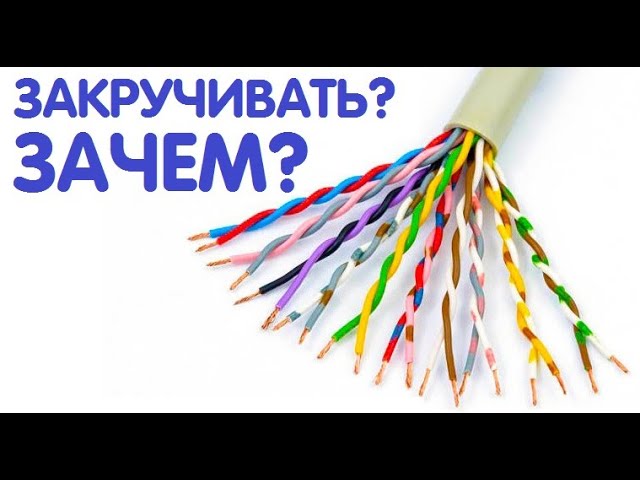

Причины скрутки

Часто говорят, что жилы скручивают только «для прочности». В реальности главная причина другая – это борьба с помехами и наводками. Данные в паре передаются дифференциально: по одному проводнику идет сигнал, по второму – его зеркальная составляющая. Благодаря этому приемник может выделить полезный сигнал и отфильтровать значительную часть внешних помех. Именно поэтому скрученная пара работает заметно лучше, чем просто два параллельных проводка рядом.

Есть и вторая важная причина – снижение перекрестных наводок между соседними парами. Когда пары скручены с разным шагом, они меньше мешают друг другу. Это особенно важно на высоких скоростях, где кабель работает уже не «примерно», а по очень строгим электрическим параметрам. Чем аккуратнее сделана геометрия кабеля, тем стабильнее он держит скорость и тем меньше ошибок при передаче.

Если объяснять совсем просто, скрутка нужна не потому, что «второй провод проверяет первый», а потому, что пара работает как сбалансированная линия передачи. Один проводник не существует отдельно от второго – это именно пара. Поэтому и нельзя бездумно расплетать жилы на большую длину при обжиме. Чем сильнее вы расплели пару перед коннектором или розеткой, тем хуже кабель держит свои параметры.

Полезный практический момент: при обжиме и разделке витой пары не расплетайте пары больше, чем это реально нужно для установки в разъем или модуль. Чем ближе скрутка сохранена к месту подключения, тем лучше для сигнала. Это особенно заметно на Cat5e и выше, где геометрия кабеля уже очень важна.

ПРИМЕЧАНИЕ! Внутри классического четырехпарного кабеля жилы обычно маркируются так: бело-оранжевый и оранжевый, бело-зеленый и зеленый, бело-синий и синий, бело-коричневый и коричневый. Цвета нужны не для красоты, а чтобы не перепутать пары при монтаже.

Многие на этом месте спрашивают: «Если жил восемь, почему нельзя всегда пустить все в дело и получить двойную скорость?». Частично так и происходит – например, гигабитная сеть действительно использует все четыре пары. Но скорость зависит не просто от количества жил, а от категории кабеля, качества изготовления, длины линии, помех, качества обжима и поддерживаемого стандарта Ethernet. То есть сама по себе цифра «8 жил» еще не гарантирует вам высокую скорость.

Чтобы кабель лучше держал высокие частоты, используют более точную геометрию пары, лучшие материалы и, если нужно, экранирование. Про это как раз поговорим ниже. Но для дома важнее запомнить простую мысль: если нужен нормальный интернет без сюрпризов, лучше взять качественный медный кабель подходящей категории, чем искать «самый дешевый» вариант с красивой надписью.

Характеристики, разновидности, отличие

Если говорить грубо, то витая пара делится на внутреннюю и уличную. Но на практике различий больше: материал жилы, тип оболочки, наличие экрана, одножильное или многожильное исполнение, форма кабеля, пожарная безопасность и категория. Ниже пройдемся по этим пунктам без лишней магии.

• Внутренние ВП – обычно имеют оболочку из PVC или LSZH. Это кабель для квартиры, офиса, шкафов связи, патч-панелей и обычной прокладки внутри помещений. У него не должно быть постоянного контакта с водой, солнцем и морозом.
• Уличные ВП – имеют более плотную и устойчивую оболочку, чаще из полиэтилена. Такой кабель лучше переносит влагу, ультрафиолет, перепады температуры и механическую нагрузку. У некоторых моделей есть встроенный трос или усиление для подвеса.

Сразу поправлю старый миф про цвет оболочки. Черный кабель действительно часто бывает уличным, а серый часто идет для помещений, но это не жесткий закон. Цвет удобен как подсказка, но ориентироваться нужно не на него, а на маркировку на оболочке. То же самое касается оранжевого кабеля – он часто встречается у негорючих и малодымных вариантов, но сам по себе цвет ничего не гарантирует.

Теперь очень важный момент, который часто упускают в старых статьях. Смотрите не только на категорию, но и на материал жилы. Для нормальной сети и особенно для PoE лучше брать кабель из чистой меди. Дешевые варианты CCA, где алюминий покрыт медью, на текущий день остаются плохой идеей. Они хуже по сопротивлению, хуже переносят питание PoE, сильнее греются и в целом не являются полноценной заменой нормальному медному кабелю.

Важно: если выбираете кабель для камер, точек доступа, IP-телефонии или просто хотите надежную линию на годы – не берите CCA. Ищите маркировку про медные жилы или уточняйте у продавца, что это именно copper, а не copper clad aluminum. На витой паре экономия на материале жилы потом очень часто выходит боком.

По конструкции жил кабель бывает двух основных типов:

• Одножильный – внутри каждой жилы одна цельная медная проволока. Такой кабель лучше подходит для стационарной прокладки: в стенах, коробах, лотках, кроссах, розетках, патч-панелях. Он менее гибкий, но стабильнее как постоянная линия.
• Многожильный – внутри каждой жилы несколько тонких проволочек. Такой кабель гибче, удобнее как патч-корд, перемычка или шнур для частого изгиба. Но для постоянной длинной линии его обычно используют реже.

И вот здесь как раз была старая неточность. Многожильный кабель не становится «лучше от магнитного воздействия» только потому, что он многожильный. Его главное преимущество – гибкость. За это и платим: у него обычно выше сопротивление и хуже параметры на длинных участках по сравнению с цельной жилой. Поэтому постоянную проводку по квартире и офису обычно делают одножильным кабелем, а от розетки до компьютера используют готовый гибкий патч-корд.

Еще один полезный для жизни параметр – форма кабеля:

• Круглый – самый распространенный и универсальный.
• Плоский – удобен, если нужно аккуратно пустить кабель под плинтусом, ковром или вдоль стены, но для серьезной стационарной прокладки его берут реже.

Отдельно скажу про нить под оболочкой. Во многих кабелях действительно есть rip cord – разрывная нить, которая помогает вскрывать оболочку. Но это не обязательный признак любой витой пары. На одних кабелях она есть, на других нет, поэтому не стоит считать ее обязательной частью конструкции.

Экранирование – это дополнительная защита от внешних помех и взаимных наводок. Но тут важно не впадать в крайности. Для обычной квартиры рядом с роутером, компьютером и телевизором экранированный кабель нужен далеко не всегда. Зато он полезен, если рядом силовые линии, промышленное оборудование, длинные трассы, большое число соседних кабелей в лотке или активный PoE.

При этом экранирование работает хорошо только тогда, когда система собрана правильно: кабель, коннекторы, розетки, патч-панели и заземление должны соответствовать друг другу. Если взять экранированный кабель и обжать его как попало в обычный неэкранированный разъем, чуда не произойдет. Поэтому для дома без сложной электромагнитной обстановки чаще берут хороший U/UTP кабель, а экранированные варианты оставляют под более нагруженные сценарии.

Маркировка экранирования

Старые сокращения вроде «UTP», «FTP», «STP» до сих пор встречаются очень часто, но на текущий день правильнее смотреть на современную маркировку через слэш. Она сразу показывает, есть ли общий экран и есть ли экраны у отдельных пар. Это намного понятнее, чем старые расплывчатые названия.

• U (unshielded) – без экрана.
• F (foil) – экран из фольги.
• S (screen) – экран в виде оплетки или сетки.
• TP (twisted pair) – витая пара.

В старых описаниях часто путали STP, S/UTP и другие варианты. На практике вам важнее не заучивать все сокращения наизусть, а понимать логику: общий экран защищает кабель целиком, а экраны отдельных пар дополнительно снижают влияние между самими парами. Для обычного дома чаще всего хватает U/UTP или F/UTP. Все, что выше, уже обычно нужно под более требовательные задачи.

Категории

Категория или класс, который маркируется как CAT, показывает, на какие частоты и сетевые стандарты рассчитан кабель. Проще говоря, это его «уровень» по современным меркам. Но тут важно понимать: категория кабеля и фактическая скорость сети – не одно и то же. Скорость зависит еще и от длины линии, качества монтажа, коннекторов, оборудования и наличия помех.

Если смотреть на выбор кабеля по-человечески, то для дома и обычного офиса на текущий день чаще всего хватает Cat5e или Cat6. Cat6A берут, если уже точно нужен уверенный 10 Гбит/с на полной длине. Все, что выше, в квартире обычно уже избыточно. Но для полноты картины кратко пройдемся по категориям.

CAT1

Очень старый телефонный кабель. К Ethernet в привычном домашнем смысле отношения почти не имеет. Сейчас его вспоминают только в исторических обзорах.

• Скорость: для телефонных и очень старых низкоскоростных линий.
• Частота: очень низкая, под голосовую связь.

CAT2

Тоже устаревшая категория для старых сетей и телефонных решений. В современных локальных сетях не используется.

• Скорость передачи данных: до 4 Мбит/с в старых системах.
• Частота: низкая по современным меркам.

CAT3 (класс C)

Когда-то использовался в старых сетях 10BASE-T и телефонной разводке. Иногда про него вспоминают из-за очень старых объектов. На текущий день для новой сетевой прокладки брать его смысла нет.

• Пропускная способность: обычно до 10 Мбит/с в классическом Ethernet, в редких старых схемах бывало больше.
• Частотность: до 16 МГц.
• Максимальное расстояние: до 100 метров как часть старых стандартов.

CAT4

Еще один исторический вариант. Ассоциируется в первую очередь со старыми реализациями Token Ring. Для современной сети неинтересен.

• Скорость отправки и приема: до 16 Мбит/с в старых сетях.
• Частотность: до 20 МГц.
• Максимальное расстояние: до 100 метров.

CAT5 (класс D)

Вот тут начинается уже более знакомая территория. Cat5 когда-то был обычным сетевым стандартом для Fast Ethernet. Но для новой покупки на текущий день я бы его уже не советовал. В быту все давно ориентируются минимум на Cat5e.

• Скорость отправки и приема: в классическом варианте до 100 Мбит/с, исторически также использовался в ранних гигабитных системах.
• Частота: 100 МГц.
• Расстояние: до 100 метров.

CAT5e

А вот это уже настоящая «рабочая лошадка» для дома и офиса. И здесь была старая ошибка: Cat5e – это не просто «тот же Cat5, но тоньше». У него улучшены параметры по наводкам и качеству передачи, поэтому именно Cat5e стал массовым выбором для гигабитной сети. Если вам нужно 1 Гбит/с в квартире или частном доме, в большинстве случаев именно Cat5e полностью закрывает задачу.

• Скорость отправки и приема: до 1 Гбит/с на длине до 100 метров при корректной прокладке и использовании всех 4 пар.
• Частота: 100 МГц.
• Расстояние: стандартный канал до 100 метров.

Для понимания: стандартные 100 метров – это не «чистый кусок кабеля от катушки до катушки», а вся линия целиком, включая патч-корды. В типовой структурированной сети это 90 метров постоянной линии и еще до 10 метров на коммутацию. Для домашнего пользователя это значит очень простую вещь – если у вас линия в квартире 10, 20 или 30 метров, хороший Cat5e почти всегда более чем достаточен.

CAT6 (класс E)

Cat6 – уже более серьезный вариант. Он рассчитан на более высокую частоту и лучше держит помехи. Для 1 Гбит/с его берут с запасом, а для 10 Гбит/с у него есть важное ограничение: на полной длине 100 метров рассчитывать на 10G не стоит. В обычной практике для 10 Гбит/с по Cat6 ориентируются примерно на до 55 метров, а дальше уже лучше смотреть на Cat6A.

• Скорость отправки и приема: 1 Гбит/с до 100 метров, 10 Гбит/с обычно до 55 метров.
• Частотность: 250 МГц.
• Стандартная длина канала: до 100 метров.

Еще один важный момент – Cat6 бывает не только UTP. В старых текстах иногда пишут, будто он обязательно неэкранированный, но это неверно. На рынке есть и U/UTP, и F/UTP, и другие варианты Cat6. То есть категория и наличие экрана – это разные признаки.

CAT6a

Это уже полноценный выбор под 10 Gigabit Ethernet на стандартной длине канала до 100 метров. Для серверных, новых офисов, дорогих домов с запасом на будущее, видеонаблюдения с большим PoE и просто «чтобы потом не переделывать» Cat6A – очень разумный вариант. Но и цена, толщина, жесткость у него обычно выше.

• Скорость отправки и приема: 10 Гбит/с до 100 метров.
• Частотность: 500 МГц.
• Стандартная длина канала: до 100 метров.

И здесь тоже важно исправить старую неточность: Cat6A не обязан быть только экранированным. Да, очень много Cat6A кабелей действительно экранированные, но встречаются и U/UTP решения. То есть сначала смотрим категорию, а уже потом отдельно тип экранирования.

CAT7 (класс F)

Категория спорная для бытовых статей, потому что вокруг нее много маркетинга. В стандартах ISO/IEC существуют решения класса F и FA, а на рынке можно встретить надписи Cat7 и Cat7A. Но для обычной домашней сети это не самый практичный выбор. Почему? Потому что в быту и офисе чаще живут в экосистеме RJ45/8P8C и массово используют Cat6A. А Cat7 чаще фигурирует в нишевых или маркетинговых сценариях.

• Скорость отправки и приема: обычно ориентируются на задачи до 10 Гбит/с.
• Частотность: от 600 МГц и выше в зависимости от реализации.
• Комментарий: для квартиры и обычного офиса почти всегда разумнее смотреть на хороший Cat6A, а не гнаться за красивой надписью Cat7.

CAT8 / CAT8.1 / CAT8.2

А вот тут в старой версии статьи была самая серьезная ошибка. Cat8 – это не кабель для 100 Gigabit Ethernet на 80 метров. На текущий день Cat8 рассчитан прежде всего на 25GBASE-T и 40GBASE-T, при этом стандартный канал для таких скоростей – до 30 метров. Это решение в первую очередь для дата-центров, стоек, серверных рядов и коротких высокоскоростных соединений.

• Скорость: до 25 и 40 Гбит/с в своих типовых сценариях.
• Частота: до 2000 МГц.
• Расстояние: до 30 метров для высокоскоростных режимов 25G/40G.

Еще одно уточнение: Cat8 – это только экранированная система. Неэкранированного «домашнего Cat8 UTP» в нормальном стандартном смысле нет. А Cat8.2 – это не «что-то пока в разработке», а существующий стандарт ISO/IEC для своего класса систем. Но в квартире и маленьком офисе он вам почти наверняка просто не нужен.

Мой практический вывод по категориям: для дома и квартиры чаще всего берите Cat5e из чистой меди. Если хотите запас или тянете новую сеть под серьезные задачи – смотрите Cat6. Если точно нужен 10 Гбит/с на стандартных длинах – Cat6A. Cat7 и Cat8 для обычного пользователя чаще либо маркетинг, либо избыточная экзотика.

Если хотите отдельно посмотреть упрощенную классификацию, на сайте есть еще материал про категории кабелей витой пары. А если вам важнее не категория, а именно толщина жилы и реальная геометрия, пригодится статья про сечение витой пары.

AWG или сечение

AWG (American Wire Gauge) – это американская система калибра проводников. Для витой пары она полезна тем, что помогает понять толщину жилы. Но здесь легко запутаться, потому что шкала идет «наоборот»: чем больше число AWG, тем тоньше проводник. Например, 24 AWG тоньше, чем 23 AWG, а 23 AWG тоньше, чем 22 AWG.

В старой версии статьи здесь было смешано сразу несколько вещей. Для одножильного кабеля AWG действительно описывает диаметр цельной жилы. Для многожильного – эквивалентное сечение проводника. На практике вам полезно помнить простое: более толстая жила обычно дает меньшее сопротивление и лучше чувствует себя на длинных линиях и при PoE, но кабель при этом становится толще и жестче.

Для обычной витой пары в структурированной сети чаще всего встречаются 24 AWG и 23 AWG. У Cat5e очень типичен 24 AWG, а у Cat6 и Cat6A нередко встречается 23 AWG. Это не железное правило, но как ориентир вполне рабочее. Если коротко – 23 AWG обычно выглядит солиднее и лучше по сопротивлению, но кабель с ним чаще тяжелее и менее гибкий.

ПРИМЕЧАНИЕ! Не путайте толщину жилы и качество кабеля. Толстый CCA кабель все равно может быть хуже, чем нормальный медный кабель чуть тоньше. Сначала смотрим на материал жилы, потом на категорию, потом уже на AWG.

Коннекторы

Или по-другому – телекоммуникационные разъемы, в которые заводят жилы и которыми потом подключают кабель к роутерам, компьютерам, коммутаторам, серверам и другим устройствам. В быту чаще всего интересен только один тип – сетевой 8P8C, который все привыкли называть «RJ45». Но для полноты картины перечислю и другие варианты.

ПРИМЕЧАНИЕ! В скобках будет обозначена маркировка. Ее обычно наносят на сам разъем или указывают в описании.

RJ-9 (4P4C) – обычно используется для подключения телефонной трубки к аппарату.

RJ-11 (6P2C) – классический телефонный разъем под одну пару.

RJ-12 (6P6C) – телефонный разъем на большее число контактов.

RJ-14 (6P4C) – тоже относится к телефонным разъемам.

RJ-45 (8P8C) – сетевой разъем для Ethernet. Если говорить совсем строго, корректнее назвать его именно 8P8C, но в быту почти все говорят «RJ45», и в этом нет большой беды, пока все понимают, о чем речь. Для обжима, схем и распиновок у нас есть отдельные материалы: про обжим витой пары, про обжим на 8 жил, а также про разъем RJ45 и почему его часто путают. Если же нужна именно схема проводов, смотрите распиновку RJ45.

Обозначение маркировки на оплетке

Если вы достанете кабель из коробки или бухты, то увидите ряд букв и цифр на оболочке. Это очень полезная информация. По ней можно понять категорию, тип экранирования, материал оболочки, калибр жилы, метраж и иногда даже назначение кабеля. Для монтажника и системного администратора это вообще обязательное чтение, но и обычному пользователю полезно хотя бы понимать основу, чтобы не купить «кота в мешке».

Расскажу на примере типичной маркировки кабеля, который идет от роутера до обычного стационарного компьютера.

1. INSTALL GROUP OF COMPANIES – это название производителя или торговой марки. Его может и не быть.
2. 2018 – обычно это год выпуска или код партии. Не всегда означает «месяц и год», тут уже смотрим конкретную маркировку производителя.
3. UTP или точнее U/UTP – витая пара без экрана. Для обычной внутренней прокладки это очень популярный вариант.
4. CAT5e – категория кабеля. На практике это до 1 Гбит/с на длине до 100 метров при корректной прокладке и использовании всех 4 пар.
5. data cable – кабель предназначен для передачи данных.
6. 4PR – четыре пары, то есть восемь жил.
7. 24AWG – калибр жилы.
8. PVC – материал внешней оболочки, поливинилхлорид.
9. ISO/IEC 11801 – один из базовых международных стандартов по структурированным кабельным системам. Это не «стандарт для офиса до 1 квадратного километра», а большой набор требований к кабельной инфраструктуре.
10. ANSI/TIA/EIA-568 – семейство стандартов по кабельным системам и схемам подключения. Это не просто «стандарт перекрестной обжимки», а гораздо более широкая нормативная база. В том числе именно отсюда массово известны схемы T568A и T568B.
11. 169 м – текущая отметка метража в бухте. Очень полезно при монтаже, потому что сразу видно, сколько кабеля еще осталось.

Маркировка может отличаться у разных производителей. Где-то дополнительно пишут тип оболочки для пожарной безопасности, где-то – материал жилы, где-то – температурный диапазон или код партии. Главное правило простое: не ориентируйтесь только на слова продавца. Смотрите, что реально написано на самом кабеле.

Что я бы советовал купить для обычного дома: медный кабель Cat5e или Cat6, 4 пары, U/UTP или F/UTP, одножильный для стационарной прокладки, оболочка под условия вашего помещения. Если это улица – только уличный вариант. Если камеры или PoE – только медь, без CCA.
