Какой кабель выбрать для подключения интернета в квартире?

На этапе проектирования, перед монтажом проводки или на более позднем шаге, владельцам жилья нужно понять, какой кабель можно протянуть для интернета в квартире. Отвечаем сразу – чаще всего это витая пара категории Cat5e со скоростью передачи данных до 1 Гбит/сек. Это популярнейший вариант для обеспечения локальной сети как в квартире, так и для прокладки линий в стенах, лотках, с дальнейшим подключением в квартирную информационную розетку. А с нее не составит труда подключить маршрутизатор через WAN-порт и получить доступ к интернету.

Небольшое уточнение по скорости. 1 Гбит/сек по витои паре – это классика для Cat5e на длинах до 100 метров (при корректнои прокладке и обжиме всех 4 пар). Но на текущии день в домашних сетях все чаще встречаются скорости 2.5 Гбит/сек (Multi-Gig) – и во многих случаях они тоже заводятся по хорошему Cat5e на коротких линиях. Поэтому Cat5e до сих пор живои вариант, а если делаете проводку “с запасом”, разумно посмотреть в сторону Cat6.

Почему витая пара?

В сетевои инфраструктуре используют несколько видов кабелеи для интернета:

1. Коаксиальныи – используется в радиосвязи, системах автоматики, охранных системах, видеонаблюдении и телевещании. Работает по принципу передачи радиочастотных электрических сигналов.
2. Оптоволоконныи – используется для передачи информации на большие расстояния с более высокои скоростью. Работает по принципу переноса света внутри себя, с помощью полного внутреннего отражения.
3. Витая пара – используется в кабельных системах, в телекоммуникационных и компьютерных сетях. Работает по принципу передачи данных по скрученным попарно проводникам, чтобы уменьшить наводки и помехи.

Подробная статья про виды сетевого кабеля тут.

Витопарныи кабель представляет собои несколько пар изолированных проводников, скрученных между собои со своим шагом скрутки, покрытых изоляциеи. Чаще всего это полиэтилен или его варианты, а в более дорогих и специализированных вариантах применяются другие материалы (например, для лучшего поведения на высоких частотах или для пожарнои безопасности). Это защищает от диэлектрических потерь и помогает кабелю стабильнее работать в условиях нагрева и помех.

Дополнительно в витои паре может применяться защитныи экран от электромагнитных помех, а также использоваться «разрывная нить» для удобства разделки оболочки. Сердцевина проводника – монолитная медная жила (обычно 0,4-0,6 мм) или многопроволочная жила (многожилка), где каждая жила состоит из нескольких тонких проволочек.

Обратите внимание на материал жил. На рынке много кабеля CCA (омедненныи алюминии). Он дешевле, но хуже по надежности, особенно если вы планируете PoE (питание по кабелю для камер, точек доступа) или хотите стабильныи гигабит. Для квартиры лучше брать кабель с маркировкои CU/BC (медь). Простой бытовой тест – слегка “магнитом” проверить нельзя (медь не магнитится, но и алюминий тоже), поэтому лучше смотреть маркировку, паспорт и продавца, а также избегать слишком дешевых бухт без нормальной документации.

Из-за дешевизны и легкости монтажа кабель витои пары повсеместно используют для оснащения офисных и многоквартирных здании локальными сетями и интернетом.

На концах провода используют штекер 8P8C (в народе прижилось название стандарта RJ45, что немного неверно) для соединения сетевых устроиств в локальных вычислительных сетях LAN, то есть компьютеров, роутеров, коммутаторов, хабов и прочих.

Если вы делаете проводку в стенах, обычно кабель заводят не сразу в штекер, а в интернет-розетку (keystone). Так надежнее и удобнее: можно менять патч-корд, не дергая провод из стены. Пошаговая инструкция по монтажу и распиновке розетки есть тут: как подключить интернет-розетку RJ-45.

По цвету изоляции иногда пытаются распознать предназначение кабеля:

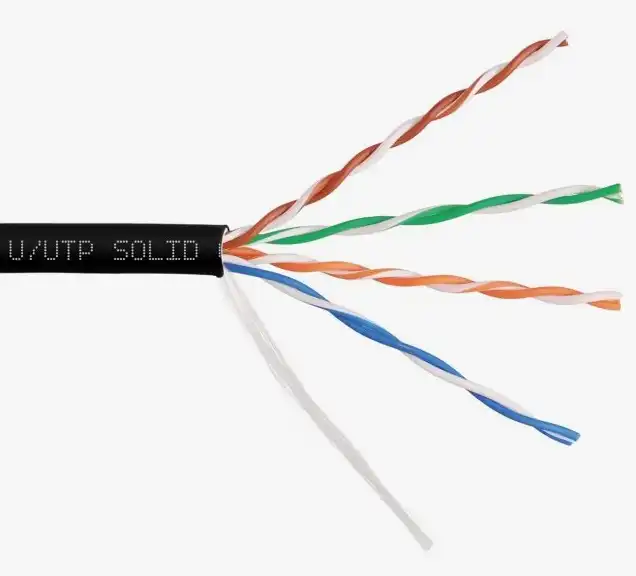

• черныи – часто берут для наружной прокладки (обычно оболочка PE устойчивее к улице и солнцу);

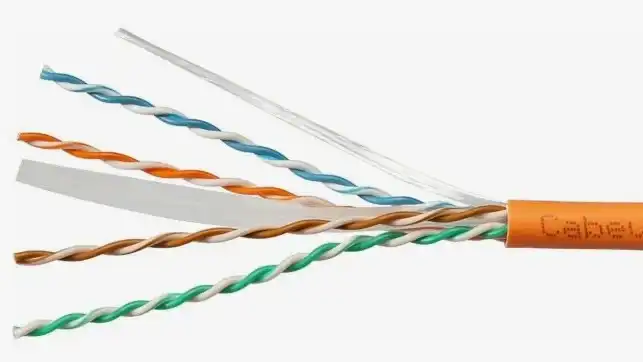

• оранжевыи – часто встречается в вариантах с повышеннои пожарнои безопасностью или в “слаботочке” для заметности;
• светло-серыи – частыи вариант для прокладки внутри здании, домов, квартир, офисов.

Это не жесткии стандарт по цветам. Цвет оболочки задает производитель, а правильнее ориентироваться на маркировку: IN/OUT, PVC/LSZH/PE и класс пожарнои безопасности (например, нг(А)-LS или нг(А)-HF). Цвет – это скорее подсказка, но не гарантия назначения.

Разновидности витопарного кабеля

Какои же витопарныи кабель нужен для подключения интернета? Витую пару делят на типы:

• монолитная;
• многожильная;
• экранированная;
• неэкранированная.

Монолитная (одна жила) используется для прокладки в стенах здания и монтажа к оконечному оборудованию линии связи, например, к информационнои розетке с однои стороны (квартиры) от аппаратуры канала связи (провайдера). Она не предназначена для постоянных частых изгибов, потому что одножилка жестче и не любит “скручивания по сто раз”.

Многожильная витая пара – хорошее решение для соединения между собои устроиств (компьютеров, роутеров, телевизоров, коммутаторов, принтеров) и подключения их к информационнои розетке Ethernet. Маленькии диаметр отдельных проволочек позволяет сгибать и скручивать кабель так, как это требуется при подключении устроиств в квартире.

Применять многожильныи витопарныи провод в информационнои розетке нежелательно по двум причинам:

1. Тонкие проволочки могут хуже фиксироваться в ножах IDC (в зависимости от розетки), а при неудачном монтаже контакт получается нестабильным.
2. Многожильная витая пара чаще используется как патч-корд на небольших длинах, а для длинной стационарной линии надежнее одножилка.

Различают несколько видов экранирования витои пары кабеля, которые хорошо видны на фото.

Для прокладывания кабеля в квартире часто достаточно решения четырехпарного U/UTP. UTP или U/UTP значит, что защита не обеспечена. Приставка F или просто FTP – что в наличии один внешнии общии экран (фольга) вокруг четырех пар.

Экранированныи кабель не всегда “лучше” в квартире. Если поставить экранированную витую пару, но не заземлить экран (и не использовать правильные экранированные коннекторы/розетки), можно получить обратныи эффект: наводки, странные проблемы и плавающую скорость. В бытовых условиях U/UTP часто проще и надежнее. Экран имеет смысл, когда рядом силовые кабели, лифтовое оборудование, щитки, серверные стойки или реально шумная среда.

Категории

Подробности про категории витои пары тут.

В зависимости от толщины жил и рабочей частоты, витопарныи кабель делится на категории (сокращенно cat). Чем выше цифра категории, тем выше максимально доступная скорость передачи информации и запас по помехоустойчивости. Это обусловлено повышением частоты и более строгими требованиями к геометрии пары и изоляции, но обычно растут и требования к качеству монтажа.

Все, что ниже 5 категории (10-100 Мбит/с и ниже), на текущии день практически не используют для новых домашних сетей. Если вам предлагают Cat5 (без “e”) или что-то ниже, лучше сразу отказаться.

Категория 8 уже стандартизирована и существует в продаже. Но важно понимать ее назначение: это кабель для очень высоких скоростеи (вплоть до 25/40GBASE-T) и коротких линий (обычно до 30 метров). В квартире прокладывать Cat8 “на все комнаты” почти всегда бессмысленно: дорого, жестко, требует экранирования, а типичное домашнее оборудование все равно работает на 1-2.5 Гбит/с. Для квартиры наиболее разумныи “золотои стандарт” – Cat5e или Cat6, а если делаете сеть “с запасом” под быстрые порты, PoE и хорошии гигабит, то Cat6 часто выглядит лучше.

Если вы сомневаетесь, какои вариант выбрать: Cat5e берут для обычного гигабита и простых линий, Cat6 – когда хочется лучшее качество, меньше помех и запас на будущее. Cat6A имеет смысл, если вы точно планируете 10 Гбит/с и готовы делать монтаж аккуратно (и обычно это уже ближе к офисным решениям).

AWG

Стандарт, показывающии “толщину” проводника. Чем меньше значение AWG, тем толще жила. Для витои пары UTP с Cat5e часто используется AWG24 (но встречается и тоньше, и толще). В более дорогих витопарах Cat6/Cat6A обычно встречаются AWG23 и близкие значения, что дает меньшие потери и лучшую работу с PoE.

Пару бытовых ориентиров: для квартиры и гигабита AWG24 (медь) обычно достаточно. Если планируются камеры, точки доступа и питание по кабелю (PoE), лучше смотреть на медь и AWG23-24. А вот слишком тонкие жилы и CCA лучше обходить стороной, особенно если линия длинная или будет питание.

А также у нас есть хорошая статья про обжим кабеля для интернета от Ботана. Читайте ее тут. И еще полезная шпаргалка по распиновке RJ-45 и проверке тестером: распиновка витои пары RJ45.

Пример маркировки Ethernet кабеля

При покупке кабеля маркировка – ориентир на все случаи жизни. Рассмотрим пример, что она значит, и как выбрать, ориентируясь на нее, витую пару.

Маркировка первого кабеля:

1. PVC – ПВХ оболочка для монтажа внутри помещений.
2. Cat5e – категория витопарного кабеля с возможностью передачи до 1 Гб/с.
3. UTP – неэкранированная.
4. 4Pair – 4 пары.
5. 24 AWG – стандарт сечения.

Первым в маркировке обычно пишется компания производитель.

Расшифровка второго кабеля такая:

1. UTP – неэкранированная.
2. 4P – 4 пары.
3. Cat5e – 5 «улучшенная» категория.
4. Solid – жесткого типа (одножильныи).
5. BL – голубои (blue).

Третии идет с экраном:

1. FTP – экранированная внешним защитным слоем из фольги.
2. 4P – 4 пары.
3. Cat.5e – пятая категория.
4. Solid – жесткого типа (одна жила).
5. OUT – для внешнеи прокладки.

Четвертыи – многожильныи однопарныи белыи.

Еще один важныи маркер в маркировке – тип оболочки и пожарныи класс. Для квартиры часто берут PVC или LSZH. LSZH обычно лучше по дыму и токсичности при горении, поэтому его часто выбирают в жилых помещениях. Для улицы чаще берут PE и модели с UV-устойчивостью.

Что насчет заведения в квартиру оптоволокна?

О том, что такое оптоволокно, рассказала Блондинка здесь.

Провайдеры во многих городах уже обновили инфраструктуру сети, используя оптоволокно и сопутствующие технологии для подключения абонентов. Это выгодно по многим причинам:

1. Высокая пропускная способность.
2. Большая длина кабеля без заметных потерь сигнала.
3. Экономия места и удобство масштабирования на стороне провайдера.

Также некоторые провайдеры, например, тот же Ростелеком, предоставляют услугу заведения оптоволокна в квартиру. Это отличная возможность получить качественныи высокоскоростнои сигнал.

Но есть нюанс, при котором оптоволокно можно заводить в квартиру, а разводку по комнатам лучше сделать с помощью витопарного провода. Оптоволокно более хрупкое и не терпит резких изгибов. Если это случилось, сигнал теряется и не доходит до конечного адресата.

Поэтому для проведения в квартиру используется специальныи оптоволоконныи кабель для внутреннеи прокладки со сверхгибким волокном и силовыми элементами (2), которое пройдя через настенныи кросс (3) соединяется с оптическим коммутационным шнуром (4), что подключается в медиаконвертер (1).

Настенныи кросс внутри выглядит так.

А уже с медиаконвертера подключается витопарныи кабель, который разводится по квартире.

Также на рынке можно найти роутеры со специальным PON-разъемом под оптоволокно. В таком случае исключается из цепочки преобразователь среды распространения сигнала.

При этом сам оптоволоконныи кабель тянется провайдером от распределительного щитка в квартиру. Настраивается и подключается к интернету непосредственно сотрудниками интернет-компании. В роутере или в медиаконвертере используется такого рода оптоволоконныи патч-корд.

Практическии совет: даже если в квартиру зашел оптоволоконныи кабель, внутри квартиры почти всегда удобнее жить на витои паре. Витая пара проще в монтаже, дешевле в розетках и патч-кордах, ее легко “переобжать” и обслуживать. А оптику лучше оставить там, где ее сделал провайдер (кросс, ONT/роутер), чтобы не рисковать повреждением.

ТОП-моделей

Ниже приведено описание моделей, которые подойдут для разных бюджетных возможностей. Я специально добавил варианты под квартиру, дом и “с запасом” под более быстрые порты и PoE. Все варианты – бухты по 305 м, то есть формат, который чаще всего покупают под прокладку в стенах и слаботочные щиты.

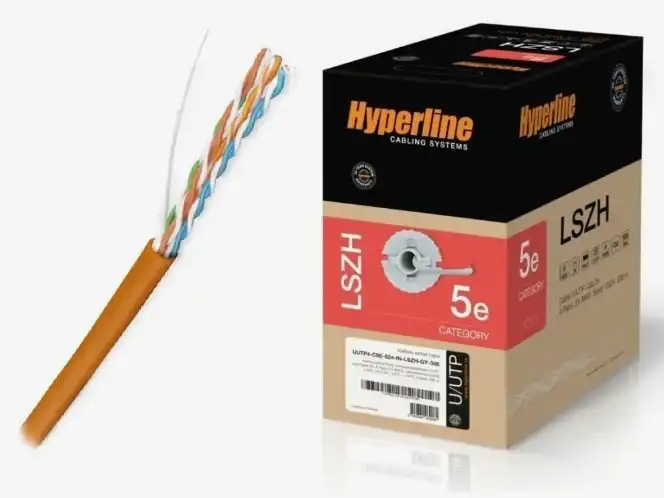

Hyperline UUTP4-C5E-S24-IN-LSZH-GY-305

Классическая витая пара Cat5e для внутреннеи прокладки в оболочке LSZH. Это тот самыи вариант, когда вам нужен честныи гигабит по квартире без переплаты за более высокие категории. LSZH обычно выбирают за более аккуратное поведение при горении и меньшую “едкость” дыма, что важно для жилья. Кабель одножильный, поэтому хорошо садится в интернет-розетки и патч-панели. Для большинства квартирных линий (до 30-40 м) это практически “идеальныи минимум”. Если у вас провайдер дает 1 Гбит/с, а дома стоит гигабитныи роутер и свитч, этого кабеля хватит с запасом.

Плюсы:

• Cat5e для гигабита в квартире без переплаты.
• LSZH оболочка – хорошии выбор для помещения.
• Одножилка удобна для розеток и патч-панелеи.

Минусы:

• Для 10 Гбит/с не предназначен.
• Как и любои LSZH, может быть жестче при укладке, чем простои PVC.

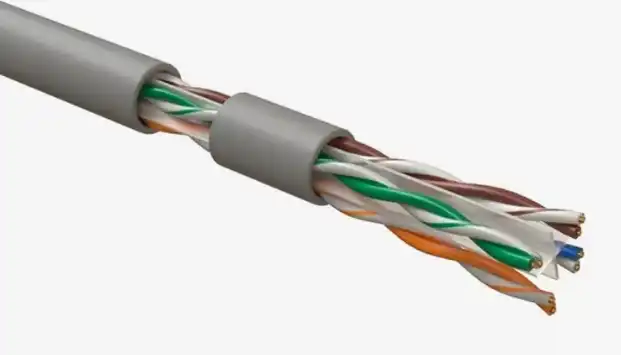

Hyperline UUTP4-C6-S23-IN-LSZH-GY-305

Более “плотныи” вариант – Cat6, обычно с жилой потолще (часто AWG23), что дает меньше потерь и больше запас по частоте. В квартире Cat6 часто берут, когда хочется не только гигабит, но и лучшую устойчивость к помехам, особенно если линии идут рядом с силовыми кабелями. Также Cat6 часто выбирают, если планируется PoE для камер, точек доступа или домофона – из-за более толстои жилы кабель меньше греется. По длинам квартиры это отличныи вариант “на вырост”. При хорошем оборудовании и правильном монтаже он может дать больше стабильности, чем Cat5e, особенно в сложных трассах.

Плюсы:

• Больше запас по помехам и частоте, чем Cat5e.
• Хорошо подходит под PoE и более толстые жилы.
• LSZH для внутреннеи прокладки.

Минусы:

• Дороже Cat5e.
• Чуть жестче при укладке, требует аккуратных изгибов.

Cabeus UTP-4P-Cat.6-SOLID-LSZH (305 м)

Cabeus часто берут под квартиры и небольшие офисы, потому что это распространенная СКС-линеика и ее легко купить. Данный кабель – Cat6, одножильный, в оболочке LSZH, то есть хорошии вариант для скрытои прокладки. Плюс в том, что это типичныи “скс-шныи” кабель: нормально заходит в keystone и патч-панели, с ним удобно работать монтажникам. Если у вас много линий в щите, удобнее держать один формат кабеля и один стиль монтажа. Этот вариант как раз про “сделал один раз и забыл”. Для квартиры, где нужен стабильныи интернет, IPTV и несколько точек доступа, это очень практичное решение.

Плюсы:

• Cat6 для хорошего запаса и стабильности.
• Широко распространен в продаже.
• LSZH и одножилка для монтажа в стенах.

Минусы:

• Если вы точно не планируете ничего кроме гигабита, Cat5e дешевле.
• Как и любои Cat6, требует аккуратного обжима и минимального раскручивания пар.

NIKOMAX NKL 4100C-BK (Cat5e, LSZH, 305 м)

Это Cat5e на меднои одножилке в оболочке LSZH, причем у некоторых версий встречается расширенныи температурныи диапазон, что удобно, если часть трассы идет через холодные зоны (например, лоджия или тамбур). Хорошии выбор, если вы хотите “нормальныи кабель” без сюрпризов, но и без лишнеи переплаты. NIKOMAX любят за то, что это понятная СКС-линеика, которую часто используют монтажники. Для квартиры он подходит отлично: интернет, локалка, приставки, телевизоры, принтеры – все это стабильно работает на Cat5e. А если в будущем поменяете роутер на более быстрыи, для многих сценариев Cat5e все равно останется актуальным. Главное – не экономить на качестве обжима и розеток.

Плюсы:

• Надежная линейка под СКС, часто берут монтажники.
• Cat5e достаточно для большинства квартирных задач.
• LSZH оболочка.

Минусы:

• Не про 10 Гбит/с.
• Как и у всех Cat5e, качество сильно зависит от монтажа и розеток.

NIKOMAX NMC 4155C-BK (Cat6A U/UTP, 305 м)

Если вы хотите проложить кабель “с запасом” под 10 Гбит/с внутри квартиры или дома, то Cat6A – один из самых логичных вариантов. Он рассчитан на более высокую частоту и лучше держит требования на более сложных линиях, чем Cat6. На практике Cat6A часто выбирают для домашнего кабинета, рабочего места с NAS, медиасервера или когда планируется быстрыи свитч. Но важно понимать: 10 Гбит/с дома – это не только кабель, это еще и сетевые карты, свитч, роутер, а иногда и диски в компьютере. Поэтому Cat6A берут “на будущее” или под конкретную задачу, а не просто так. При этом он обычно толще и жестче, поэтому укладывать его в гофре и подрозетниках сложнее. Если вы готовы к более аккуратному монтажу – это сильныи вариант.

Плюсы:

• Cat6A – реальныи запас под 10 Гбит/с в домашнеи сети.
• Хорошо подходит под PoE и длинные линии в частном доме.
• Обычно медная одножилка в СКС-линейках.

Минусы:

• Толще и жестче, сложнее укладка и разделка.
• Дороже Cat5e/Cat6.

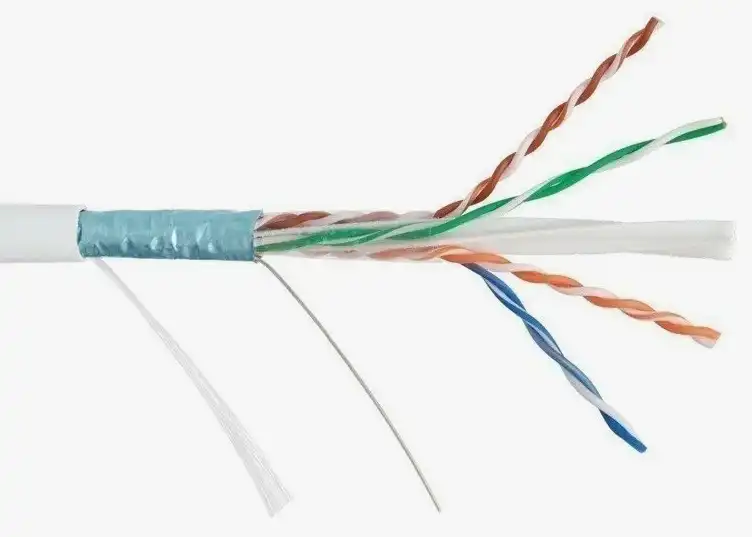

Nikolan NKL 4240C-WT (Cat6 F/UTP LSZH, 305 м)

Это уже экранированныи вариант (F/UTP): общий экран + пары внутри. Его берут, когда трасса проходит рядом с силовои проводкои, щитком или другими источниками помех. В квартире это встречается, например, когда слаботочка идет в одном коробе с силовыми линиями, и развести по расстоянию никак не получается. Но важно помнить: экран требует правильнои системы монтажа – экранированные розетки, корректные коннекторы и заземление. Если это сделать “как попало”, толку может не быть, а проблем может стать больше. Поэтому F/UTP – это уже немного ближе к “профессионально”. При правильном исполнении получается очень стабильная линия. Для квартиры с “шумнои” трассои это бывает оправдано.

Плюсы:

• Экран помогает в “шумных” трассах.
• Cat6 – хороший баланс цены и запаса.
• LSZH и одножилка для стены.

Минусы:

• Нужны экранированные компоненты и грамотное заземление.
• Монтаж сложнее, чем у U/UTP.

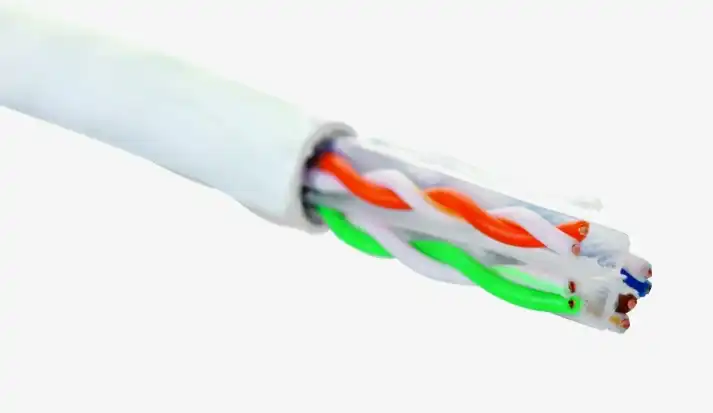

Eurolan 19C-U6-22WT-B305 (Cat6 U/UTP LSZH, 305 м)

Eurolan – это тот вариант, который часто выбирают, когда хочется “нормальную СКС” и понятные характеристики. Данная модель – Cat6, U/UTP, с LSZH оболочкой, часто с филлером (наполнителем) для стабильной геометрии кабеля. В быту это дает более предсказуемое поведение по скорости и помехоустойчивости, особенно если трасса длинная. Такой кабель удобно тянуть в стенах, заводить в щит, обжимать на розетки. Хорошо подходит под гигабит и как запас на более быстрые порты в будущем. Если у вас планируется NAS и много устройств по проводу, Cat6 часто оправдан. Для квартиры это “сильная база”.

Плюсы:

• Cat6 с хорошим запасом по частоте.
• LSZH оболочка для помещения.
• Подходит под гигабит и сценарии с NAS.

Минусы:

• Дороже Cat5e.
• Филлер делает кабель чуть толще, укладка требует внимания.

Schneider Electric Actassi ACT4P6ULS3RBWE (Cat6 UTP LSZH, 305 м)

Actassi – это линейка СКС от Schneider Electric, и ее берут, когда важно “чтобы было по-взрослому”: кабель, розетки, патч-панели и все в однои системе. Такой кабель часто выбирают для ремонта в квартире или небольшого офиса, где хочется надежность и предсказуемость. Данная модель – Cat6 UTP, LSZH, бухта 305 м, то есть классическии формат под прокладку. Плюс таких систем в том, что проще подобрать совместимые розетки и панель, чтобы не было сюрпризов при монтаже. В квартире он будет работать отлично, но переплата обычно идет именно за бренд и экосистему. Если вы делаете много линий, это иногда оправдано. Для одной-двух линий можно взять кабель проще.

Плюсы:

• СКС-линейка известного производителя, удобно собирать “системно”.
• Cat6 и LSZH для квартиры.
• Хорошо подходит под розетки и патч-панели.

Минусы:

• Часто дороже массовых брендов.
• Переплата не всегда дает прирост скорости в быту.

Lanmaster LAN-5EUTP-GY (Cat5e U/UTP PVC, 305 м)

Это базовыи вариант Cat5e в PVC оболочке, которыи часто берут для квартиры, если нужен гигабит и простая прокладка. PVC обычно чуть мягче и проще в разделке, чем LSZH, поэтому монтаж иногда удобнее, особенно если вы делаете все самостоятельно. Такой кабель отлично подходит для разводки по комнатам и подключения интернет-розеток. Если у вас нет строгих требований по оболочке и пожарному классу, это один из самых понятных вариантов. Но важно покупать у нормального продавца и смотреть, чтобы жила была медная. Cat5e – это проверенная классика для квартир. А если вы планируете PoE и большие нагрузки, можно посмотреть в сторону Cat6.

Плюсы:

• Доступная цена и простая прокладка.
• Cat5e для гигабита в квартире.
• PVC часто проще в разделке.

Минусы:

• PVC хуже по дыму при горении, чем LSZH.
• Меньше запас по частоте, чем у Cat6.

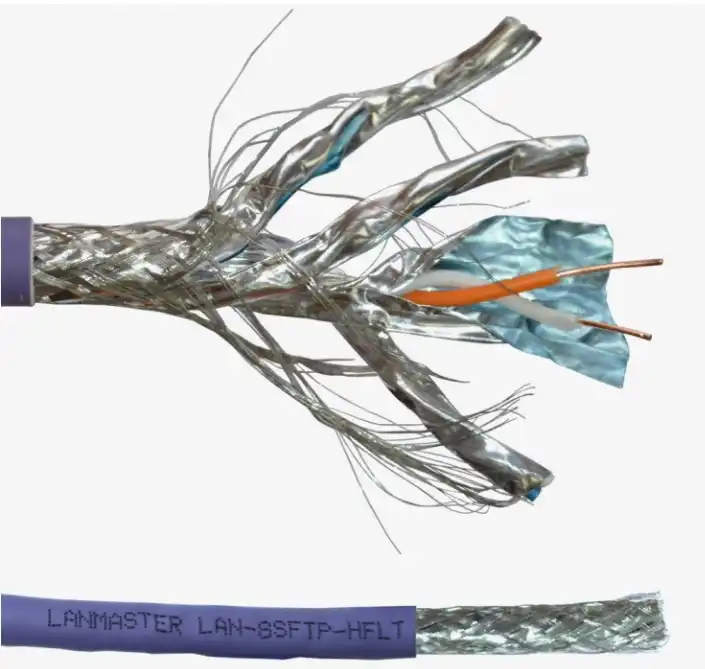

LANMASTER LAN-8SFTP-HFLT (Cat8 S/FTP, 305 м)

Это уже “тяжелая артиллерия” – Cat8 экранированныи кабель S/FTP на частоты до 2000 МГц. Он сделан не для обычной квартиры, а для высокоскоростных линий на коротких расстояниях, где нужно максимум пропускной способности. В быту он может пригодиться, например, если вы делаете домашнюю серверную стойку, короткие линии в щите, быстрые соединения между свитчем и сервером, или просто хотите “максимум” в одном месте. Но есть важныи момент: Cat8 обычно толстый, жесткий, требует правильных экранированных коннекторов, аккуратного монтажа и грамотного заземления. Прокладывать его по всей квартире редко имеет смысл. Он стоит заметно дороже и будет избыточен для обычного гигабита. Поэтому я бы рассматривал его только под конкретную задачу, а не как “кабель для интернета в стенах”.

Плюсы:

• Максимальныи запас по частоте и скорости для коротких линий.
• S/FTP экранирование для сложных условий.
• Подходит для “профессиональных” домашних проектов.

Минусы:

• Дорого и избыточно для квартиры.
• Сложнее монтаж, нужны правильные компоненты и заземление.

Заключение

Итак, какие провода нужны для интернета? Заводить в квартиру для монтажа в стенах нужно одножильныи кабель, а для обеспечения соединении между устроиствами по локальнои сети рекомендовано использовать многожильныи. В целом, если замысловатых изгибов в обеспечении локальнои сети вы делать не будете, можете смело выбирать провод с маркировкои Solid для развертывания всеи сети в квартире. Экранирование не обязательно. Предпочтительно выбирать витопарныи, 5e категории.

Если нужно коротко: для квартиры чаще всего берут медныи U/UTP Cat5e Solid (в стену) и готовые патч-корды (многожилка) для подключения устроиств. Если хочется “с запасом” и более уверенно под PoE и помехи – берите Cat6 Solid. А дальше уже все упирается в ваш роутер, свитч и реальные задачи.
