Организация компьютерной сети в квартире обычно осуществляется посредством роутера. Когда же вопрос заходит об офисе или частном доме, решение с парой маршрутизаторов или прокладкой обычного сетевого кабеля (витой пары) не всегда оптимальное. Во многих случаях при организации сети в многоэтажках, офисах и на предприятиях хорошим помощником становится PowerLine адаптер – это когда интернет передается по обычной электропроводке, как будто вы протянули кабель, но без штробления и сверления.

О стандарте

Что такое PowerLine адаптеры? Применяемая в устройствах технология HomePlug позволяет использовать электрическую проводку для передачи цифровой информации. Адаптер подключается к сети, принимает пакеты посредством LAN-порта и транслирует их по токопроводящему кабелю. Второе такое устройство, находящееся в этой же электрической цепи, эти сигналы распознает, принимает и дешифрует для передачи клиенту по LAN (на ПК) или Wi-Fi (на гаджеты, ноутбук).

Если объяснить на пальцах, то это выглядит так. Первый адаптер я вставляю в розетку рядом с роутером и соединяю его коротким сетевым кабелем с любым LAN-портом роутера. Второй адаптер вставляю в розетку в той комнате, где слабый Wi-Fi или вообще нет кабеля, и уже от него веду кабель к компьютеру, телевизору или приставке. В итоге устройства в разных комнатах начинают «видеть» сеть через вашу электропроводку. По ощущениям это ближе к кабелю, чем к Wi-Fi: стенам все равно, но качество сильно зависит от того, как устроена проводка и щиток.

Важно: PowerLine работает только внутри одной домашней электросети (за одним счетчиком). Если у вас две разные линии/фазы или часть розеток «сидит» за отдельным автоматом, УЗО или фильтром, скорость может заметно упасть, а иногда адаптеры вообще не смогут «пожениться». Поэтому я всегда начинаю тест с двух ближайших розеток – так быстрее понять, что комплект живой.

На текущий день в продаже встречаются две основные «школы» PowerLine, и это важно для совместимости:

• HomePlug AV / HomePlug AV2 – самый массовый вариант (классы AV600, AV1000, AV1200, AV1300, AV2000). Внутри часто упоминают и IEEE 1901 – это близкий по смыслу стандарт силовой связи, который встречается в разных реализациях у производителей.
• G.hn (G.9960/G.9961) – более новый стандарт, у которого часто встречается класс «2400». Например, часть комплектов devolo Magic работает именно на G.hn.

ПРИМЕЧАНИЕ! HomePlug и G.hn обычно не дружат между собой. То есть адаптеры могут выглядеть одинаково, но не соединятся в одну сеть, если стандарты разные. Если сомневаетесь – берите комплект из двух устройств одной линейки, а не «сборную солянку».

Еще один момент, который часто путают. Надписи вроде «AV1000», «AV2000» или «2400» – это не «скорость интернета», а класс линии передачи внутри PowerLine. В реальности интернет всегда будет ниже, потому что часть полосы уходит на служебные данные, шифрование и борьбу с помехами. Но по маркировке можно примерно понять, что перед вами: базовый комплект для ТВ и серфинга или набор с запасом для более тяжелых задач.

Настройка

Простота в настройке и эксплуатации – вот огромное достоинство беспроводного адаптера PowerLine над Wi-Fi роутерами. Включаем оба девайса в розетки, подключаем сетевые кабели и нажимаем единственную кнопку на обоих устройствах. Готово. Они сами установят защищенное посредством AES-128 соединение.

При наличии в сети гаджетов, поддерживающих HomePlug AV первой версии, все адаптеры переключатся в данный режим с соответствующим снижением скорости.

Но есть несколько мелочей, которые решают половину проблем еще до их появления:

• Подключайте адаптеры напрямую в розетку, а не в сетевой фильтр, удлинитель или ИБП. Фильтры часто «глушат» сигнал PowerLine.
• Если есть проходная розетка (встроенная), бытовую технику лучше включать уже в нее – так вы и розетку не потеряете, и помех будет меньше.
• Для первичной проверки подключите оба адаптера в одной комнате. Если рядом они держат связь, а в дальних розетках нет – значит, дело в проводке/щитке, а не в комплекте.

Мини-гайд по быстрому запуску:

• Подключите первый адаптер к роутеру (LAN) и вставьте в розетку.
• Вставьте второй адаптер в нужной комнате и подключите к нему устройство по LAN (или настройте Wi-Fi, если модель с точкой доступа).
• Нажмите кнопку Pair/Encrypt (название зависит от бренда) сначала на первом, затем на втором адаптере – обычно с интервалом до 2 минут.
• Дождитесь, пока загорится индикатор «PowerLine/PLC» – это знак, что связь установлена.

При помощи утилиты изменяются дополнительные параметры:

• выбор режима QoS для серфинга, игр, VoIP и передачи потокового мультимедиа;
• изменение приоритетов по ToS-полю либо тегам;
• ввод названия сети;
• установка пароля и ввод имени каждого из устройств сети.

Утилита также показывает текущую скорость, все адаптеры и поддерживаемые ими стандарты, обновляет прошивку. Все остальные данные отображаются индикаторами на корпусе: наличие питания, переход в режим ожидания, состояние интерфейсов.

Если интересна более широкая тема «интернет через розетку», то я разбирал это и на бытовых примерах – вот подробная статья про PowerLine.

Выбор

Рассмотрим основные критерии для выбора девайса.

Поддержка PoE

Под аббревиатурой скрывается Power over Ethernet – питание от Ethernet (классической витой пары). Здесь важно не запутаться: PoE – это не про PowerLine. PowerLine адаптер все равно должен быть включен в розетку, потому что он «едет» по электропроводке и питается от нее. PoE может пригодиться совсем в другой задаче – когда вы тянете сетевой кабель к точке доступа или камере и хотите питать ее этим же кабелем.

ПРИМЕЧАНИЕ! В этой теме вместо PoE обычно смотрят на другое: есть ли у адаптера проходная розетка и встроенный фильтр помех. Это реально полезнее в быту.

Число устройств

Для формирования сети необходим комплект, состоящий минимум из пары адаптеров PowerLine. Желательно, чтобы они поддерживали одни технологии, идеально – были одной модели для облегчения коммутации, стабильности скорости и раскрытия потенциала каждого из них (сеть работает как ее самое слабое звено). В реальной квартире обычно хватает 2-3 устройств, а вот в офисе часто ставят 4-6 точек, чтобы «разнести» интернет по кабинетам без длинных проводов.

Встроенная розетка

При наличии встроенной розетки адаптер оснащен проходной вилкой для включения в электросеть, куда можно включить любой прибор. После этого пропускная способность канала может незначительно снизиться, но в целом это удобнее, чем терять розетку. Для вариантов без розетки подобная проблема не возникает, зато иногда приходится ставить тройник, а это уже лишние контакты и потенциальные помехи.

Число портов Ethernet

Для подключения к роутерам и ПК адаптеры оснащаются Ethernet интерфейсом. Чем их больше, тем больше девайсов можно подключить к устройству: ПК, маршрутизатор, телевизор, игровая приставка. Если у вас в комнате стоит и Smart TV, и консоль, и ПК, то трехпортовая модель часто удобнее, чем докупать маленький свитч.

Скорость

Самая распространенная техника – HomePlug AV2. В теории у нее есть классы вплоть до «AV2000», а у G.hn часто встречается «2400». Но эти цифры – PHY-скорость (маркетинговый максимум на уровне «радио»), а реальная полезная скорость для интернета обычно ниже в 2-5 раз. Например, на комплекте «AV2000» вы можете увидеть условные 200-600 Мбит/сек, и это будет нормальным результатом для обычной квартиры.

Дальность тоже зависит от проводки. На практике PowerLine может работать и через несколько комнат, но чем больше автоматов, соединений, старых скруток и шумных приборов в цепи – тем хуже. Поэтому я всегда советую сначала оценить качество электрики: если она совсем старая, возможно, дешевле будет один раз аккуратно проложить витую пару. По теме кабеля у меня тоже есть простая инструкция – как провести интернет в квартиру без лишних проблем.

Также для снижения шумов и затухания сигнала следует использовать медную проводку. Чем меньше потребителей подключено к сети, тем лучше сигнал. Иногда его заметно искажают автоматы, УЗО, сетевые фильтры и ИБП.

PowerLine действительно чувствителен к среде передачи сигнала, но это не значит, что он «точно не работает» на алюминии или без заземления. Просто в таких условиях чаще падает скорость и стабильность. Самый честный способ – взять комплект, проверить в своих розетках и уже по факту решать, оставлять или возвращать.

Как выжать максимум из PowerLine:

• Не используйте ИБП и сетевые фильтры между розеткой и адаптером.
• Старайтесь подключать адаптер в розетку, которая не делит линию с мощным мотором (стиралка, компрессор холодильника, пылесос).
• Обновите прошивку через фирменную утилиту и включите шифрование (обычно оно уже включено по умолчанию).
• Если в доме три фазы, а часть розеток на другой фазе, иногда помогает перенос адаптера на соседнюю розетку, которая «сидит» на нужной линии.

Для эксплуатации сетевого адаптера PowerLine в любом случае необходим модем или роутер. На прием сигнала напрямую от провайдера он не способен, ведь рассчитан на расширение существующей сети.

Поддержка Wi-Fi

При наличии функции Powerline сможет раздавать интернет по Wi-Fi в нужной комнате, выступая как точка доступа или «удлинитель» сети. Но роутер все равно обычно нужен – хотя бы как источник интернета и DHCP, чтобы устройства автоматически получали IP. При остановке на таком варианте нужно изучить поддерживаемые стандарты и максимальную скорость беспроводного модуля. Соответствие скоростей и версий стандарта 802.11 приведены в таблице ниже.

Неоспоримым преимуществом будет работа на частотах в диапазоне 5 ГГц. А если вам нужно именно расширить Wi-Fi, иногда проще поставить репитер – вот понятная инструкция по усилителю Wi-Fi.

Роутер

Указание на то, что оборудование может выполнять функцию маршрутизатора – встречается реже. Чаще PowerLine Wi-Fi модуль работает как точка доступа/репитер, а маршрутизацию делает основной роутер. Если вы планируете строить более «умную» сеть по дому, иногда логичнее смотреть в сторону Mesh систем – например, что такое Mesh на понятном примере.

Лучшие адаптеры

Ниже я собрал популярные модели PowerLine адаптеров, которые часто берут для квартиры, офиса и частного дома. Я специально смешал варианты без Wi-Fi и модели с точкой доступа, потому что задачи у всех разные. И помните: PowerLine – это всегда «зависит от проводки». Поэтому я бы начинал с комплекта из двух устройств, проверял скорость в своих розетках, и уже потом докупал дополнительные адаптеры в ту же сеть.

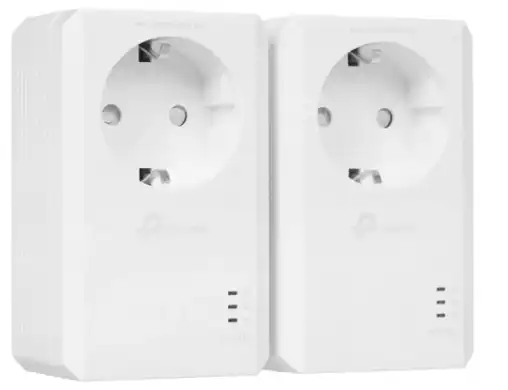

TP-Link TL-PA7017P KIT

Это простой и понятный комплект, когда нужно «протащить» интернет в одну комнату без танцев с бубном. Я бы рекомендовал его для телевизора, приставки или одного ПК, где важна стабильность. Класс AV1000 обычно дает честную скорость для потокового видео и обычной работы, если проводка в порядке. Плюс здесь есть проходная розетка, так что вы не теряете место для вилки. Еще один плюс – распространенность: легко найти и докупить устройства той же линейки.

Плюсы:

• простая настройка, нормальная скорость для большинства задач;
• проходная розетка – не занимает «единственную» розетку;
• хорош для ТВ, приставок, рабочих ПК.

Минусы:

• без Wi-Fi, только проводное подключение;
• скорость может падать на старой проводке.

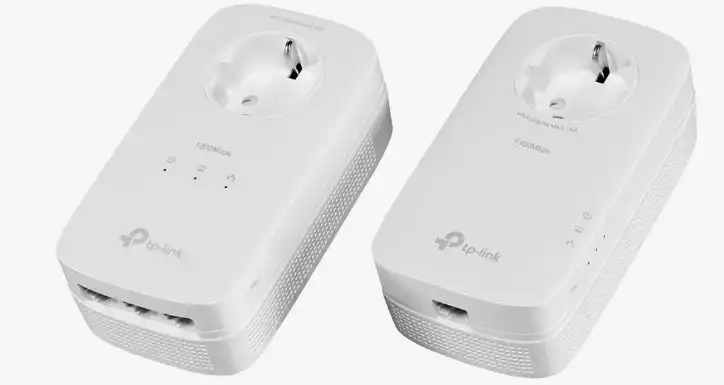

TP-Link TL-PA8033P KIT

Если в комнате сразу несколько устройств, я люблю трехпортовые модели – так проще и аккуратнее. Этот комплект как раз из таких: можно подключить телевизор, приставку и консоль без дополнительного свитча. Класс AV1300 в реальности часто не быстрее «AV2000» на плохой проводке, но на нормальной линии дает приятный запас. Проходная розетка тоже на месте, а в некоторых версиях есть фильтр помех, чтобы бытовая техника меньше мешала сигналу. В итоге получается универсальный вариант «поставил и забыл».

Плюсы:

• три гигабитных порта – удобно для комнаты с техникой;
• проходная розетка;
• хорошо подходит под Smart TV + приставка + консоль.

Минусы:

• габариты больше, чем у однопортовых моделей;
• реальная скорость сильно зависит от электрики.

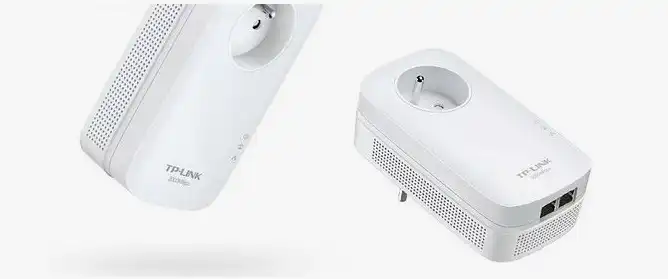

TP-Link TL-PA9020P KIT

Это один из самых популярных комплектов «верхней» категории на HomePlug AV2. Его берут, когда нужен максимум от проводки: например, для NAS, рабочего компьютера и тяжелых загрузок. В отличие от базовых наборов тут обычно два гигабитных порта, а класс AV2000 дает лучший шанс увидеть высокую реальную скорость. При этом принцип работы тот же: ставите два адаптера, нажимаете кнопку и пользуетесь. Если у вас современная проводка, этот комплект часто показывает себя лучше более простых HomePlug наборов.

Плюсы:

• часто лучший результат по скорости среди HomePlug комплектов;
• два гигабитных порта – можно подключить две «железки» сразу;
• удобная проходная розетка.

Минусы:

• переплата не всегда дает прирост, если проводка слабая;
• без Wi-Fi, только LAN.

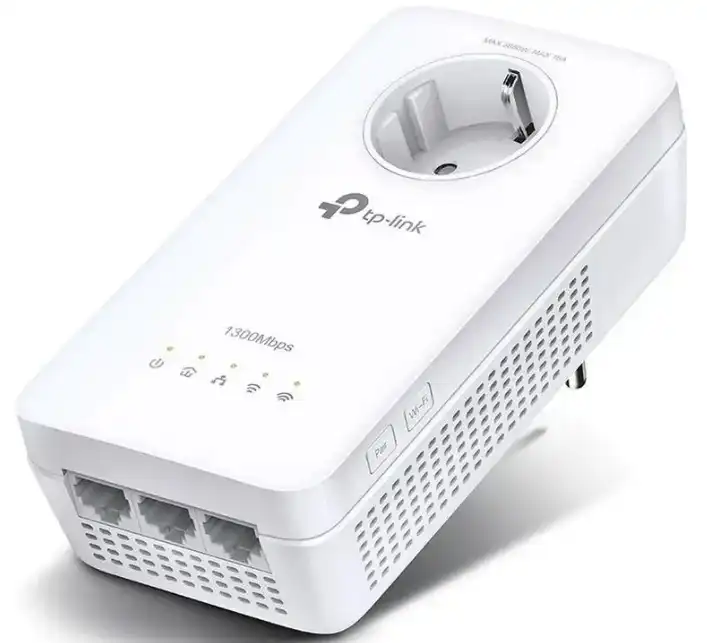

TP-Link TL-WPA8631P KIT

Хороший вариант, когда в одной комнате нужен и «провод», и нормальный Wi-Fi. По сути, это PowerLine комплект, где один из адаптеров одновременно работает как точка доступа Wi-Fi. Я бы использовал его для спальни или кабинета: кабелем подключаем ПК или телевизор, а по воздуху – телефоны и ноутбук. Здесь удобно, что есть несколько LAN-портов, поэтому в комнате можно подключить сразу несколько устройств. И не забывайте про тонкость: Wi-Fi раздает именно второй адаптер, а не «само электричество».

Плюсы:

• одновременно LAN и Wi-Fi в одной комнате;
• несколько гигабитных портов;
• проходная розетка – не съедает розетку.

Минусы:

• Wi-Fi зависит от расположения адаптера (угол за шкафом – плохая идея);
• в старых домах скорость PowerLine может ограничивать Wi-Fi.

devolo Magic 2 LAN triple

Если хочется попробовать стандарт G.hn, то линейка devolo Magic часто всплывает первой. Эта версия интересна тем, что на приемнике сразу три гигабитных порта, то есть можно подключать технику без дополнительных устройств. G.hn нередко лучше держится на сложной проводке, но это не правило – проверять все равно нужно. Плюс у devolo обычно удобная утилита и понятные индикаторы. Я бы рекомендовал, когда нужен «почти кабель» между комнатами и много проводных клиентов.

Плюсы:

• G.hn + высокий заявленный класс скорости;
• три гигабитных порта – удобно для техники;
• как правило, хорошая стабильность.

Минусы:

• не совместим с HomePlug наборами;
• обычно дороже массовых комплектов.

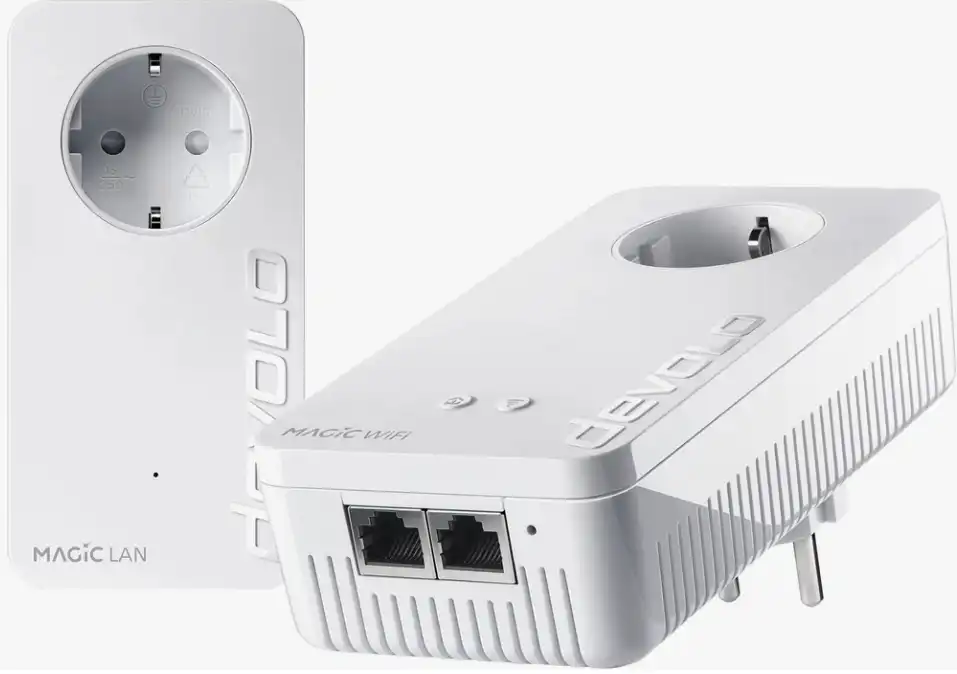

devolo Magic 2 WiFi 6

Это вариант для тех, кто хочет не просто «протянуть интернет», а еще и получить современный Wi-Fi в нужной комнате. Тут PowerLine часть работает на G.hn, а беспроводная часть – на Wi-Fi 6, что приятно для ноутбуков и телефонов. По факту в комнате вы получаете мини-точку доступа с нормальным покрытием, а не «подвисший» репитер на слабом сигнале. Такие комплекты часто берут для больших квартир и частных домов, где один роутер не вытягивает. Важно помнить про совместимость: это все еще линейка Magic, поэтому ее не смешивают с HomePlug устройствами.

Плюсы:

• современный Wi-Fi 6 в комнате, где он нужен;
• удобно для больших квартир и домов;
• может стать хорошей альтернативой слабому репитеру.

Минусы:

• цена обычно выше, чем у HomePlug комплектов;
• для максимума нужна нормальная электропроводка и правильные розетки.

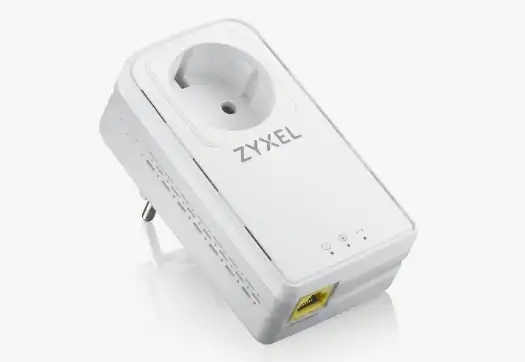

Zyxel PLA6456

У Zyxel есть своя линейка на G.hn, и PLA6456 часто берут как «середнячок» под офисные задачи. Модель удобна тем, что поддерживает высокий класс скорости и при этом остается простой: один порт, кнопка, индикаторы. Я бы ставил ее туда, где нужен один проводной клиент – например, касса, рабочее место или телевизор. Плюс у некоторых комплектов есть проходная розетка, что помогает с розетками в офисе или в коридоре. Как и у других G.hn моделей, важно не мешать ее с HomePlug устройствами.

Плюсы:

• высокий класс на G.hn и простая установка;
• подходит для «одной точки» в офисе или дома;
• обычно стабильная работа при нормальной проводке.

Минусы:

• один LAN-порт – не всем хватит;
• совместимость только внутри G.hn линейки.

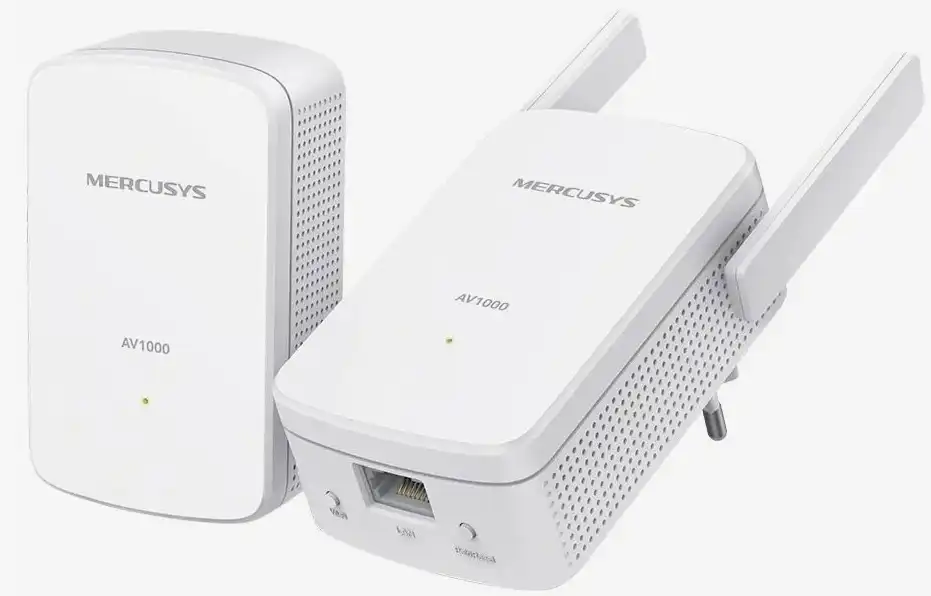

MERCUSYS MP510 KIT

Этот комплект часто берут как бюджетное решение «интернет в дальнюю комнату + простой Wi-Fi». Один адаптер ставится у роутера, второй – в нужной комнате и уже раздает сеть, чтобы можно было подключить телефон или ноутбук. Это удобно, когда не хочется покупать отдельный репитер и гадать, где ему поймать сигнал. По скорости это обычно уровень AV1000, которого хватает для обычного серфинга, видео и работы. Главное – правильно выбрать место розетки и не прятать адаптер за металлической мебелью.

Плюсы:

• бюджетный вариант с Wi-Fi в комнате;
• простая настройка, как у большинства PowerLine;
• удобно для «дальней» комнаты без кабеля.

Минусы:

• часто без проходной розетки;
• Wi-Fi часть обычно проще, чем у дорогих комплектов.

Если у вас после установки PowerLine появились вопросы по подключению кабеля к ТВ, приставке или компьютеру, иногда все упирается в коннектор RJ-45. На всякий случай – как обжать витую пару и как подключить интернет-розетку – это две частые темы у новичков.

FAQ

Вопрос: PowerLine безопасен и не «спалит» проводку?
Да, в обычном режиме это такая же бытовая техника, как роутер или зарядка. Адаптеры передают данные слабым высокочастотным сигналом поверх 220 В, а не «поднимают напряжение» и не нагружают линию как обогреватель. Если розетка и проводка исправны, пользоваться можно спокойно. Другое дело, что на очень старых розетках с плохим контактом иногда греется любая вилка – тут проблема не в PowerLine, а в розетке.

Вопрос: Соседи смогут подключиться к моему PowerLine?
В нормальном сценарии – нет, потому что сеть ограничена вашим счетчиком и проводкой. Плюс в большинстве комплектов есть шифрование AES-128 и кнопка Pair/Encrypt, которая создает отдельную «домашнюю» сеть. Я все равно советую нажать Pair на обоих адаптерах и не оставлять заводской общий ключ, если у вас плотная застройка. Так вы исключите даже теоретические сюрпризы.

Вопрос: Можно ли подключить больше двух адаптеров?
Да, обычно можно добавить еще адаптеры в ту же PowerLine сеть. Но чем больше устройств, тем больше они делят общую «полосу» и тем сильнее влияет шум в проводке. Для квартиры я бы начинал с двух, потом добавлял третий, и уже по факту смотрел, устраивает ли скорость. Если нужна сеть на много комнат, иногда удобнее комбинировать PowerLine с Mesh или прокладкой пары кабелей.

Вопрос: Почему не работает через удлинитель или сетевой фильтр?
Многие фильтры и ИБП специально режут высокочастотные помехи – и вместе с ними режут сигнал PowerLine. Поэтому адаптеры лучше включать прямо в стену, а технику – в проходную розетку адаптера (если она есть). Если без фильтра все заработало, а с фильтром нет – это нормальная ситуация, это не брак. Просто такой фильтр «слишком хороший» для PowerLine.

Вопрос: Что делать, если адаптеры не видят друг друга?
Я начинаю с простого теста: вставляю оба адаптера в соседние розетки в одной комнате и делаю Pair. Если так связь есть, а в другой комнате пропадает – значит, проблема в разводке, фазах, автоматах или помехах от приборов. Попробуйте соседнюю розетку, другой автоматический выключатель (если есть выбор), и уберите из цепи удлинители/фильтры. Если даже рядом они не соединяются, сделайте сброс (Reset) и повторите Pair, а потом уже думайте про замену комплекта.

Вывод

Что еще хотел сказать. Конечно, если вам нужно расширить зону покрытия сети Wi-Fi в квартире, то часто помогает обычный ретранслятор. Идеальный вариант – это, естественно, прокладка кабеля, особенно, если нужна высокая скорость. Ну а если речь идет про офис или частный дом, то адаптер PowerLine часто выручает, но на 100% гарантировать результат нельзя – все решает качество проводки и щитка.

Задавайте вопросы, делитесь опытом и мыслями по теме! Обязательно все обсудим!
