Tenda F3: обзор, доступ в интерфейс и настройки для маршрутизатора

Tenda F3бюджетный маршрутизатор, созданный для раздачи интернета в больших квартирах и домах. Также удачно используется в небольших офисах для организации корпоративной сети на несколько компьютеров. Скорость беспроводной сети по протоколу 802.11n достигает 300 Мбит/с, а проводного интернета на ПК – всего 100 Мбит/с.

Оптимизированный процессор Broadcom F3 гарантирует бесперебойное функционирование устройства при передаче потокового видео в HD качестве, музыки, организации видеозвонков и конференций, а также загрузки файлов через пиринговые сети. Мощности процессора и сигнала, благодаря трём антеннам (производитель заявляет, что зона покрытия составляет 200 м2), достаточно для решения множества ресурсоёмких задач.

Дизайн, комплектация

Tenda F3: обзор, доступ в интерфейс и настройки для маршрутизатора

Кроме Wi-Fi роутера Tenda F3 в коробке лежат:

  • адаптер для подключения к электрической сети;
  • сетевой кабель (патч-корд) для подключения к компьютеру;
  • компакт-диск с программным обеспечением;
  • документация, в том числе инструкция по настройке в картинках с пояснениями на нескольких языках.

Тонкий стильный корпус изготовлен из белого пластика и имеет зеркальную поверхность. На передней стенке размещён ряд световых индикаторов, оповещающих пользователя о режимах работы устройства. По бокам находятся отверстия для отвода тепловой энергии от процессора. Именно от перегрева нередко зависают подобные китайские роутеры.

На задней стенке расположены:

  • 3 LAN-порта;
  • один Ethernet-интерфейс для подключения кабеля провайдера;
  • разъём для адаптера питания;
  • 3 несъемные антенны;
  • кнопка для сброса настроек и быстрого подключения гаджетов к Wi-Fi без ввода пароля (WPS).

На дне налеплена наклейка с информацией об экземпляре. Имеются отверстия для вешания маршрутизатора на стену.

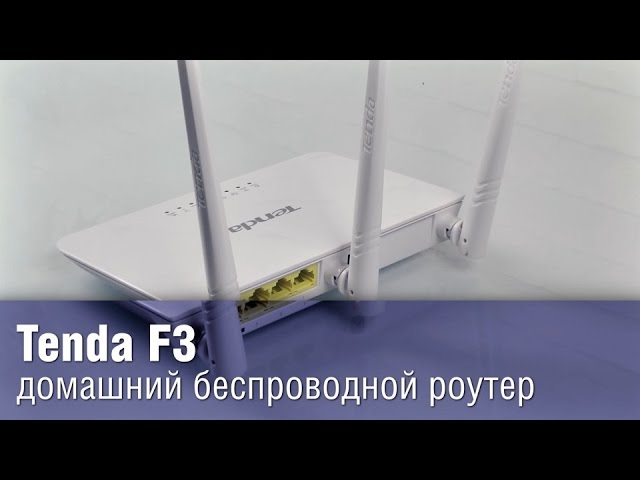

Видео-обзор роутера смотрите тут:

Настройка

Полный обзор характеристик устройства можно посмотреть на официальном сайте tendacn.com. Перед эксплуатацией роутер Tenda F3 нуждается в настройке.

Подключение

Здесь все просто: соединяем компьютер с роутером посредством сетевого кабеля, в WAN-порт подключаем кабель от провайдера и включаем адаптер питания.

Для настройки маршрутизатора через Wi-Fi (с ноутбука или смартфона), необходимо подключиться к беспроводной сети, которая появится сразу же после включения роутера. Она открыта и называется «Tenda_***», где вместо звёздочек будут цифры.

Tenda F3: обзор, доступ в интерфейс и настройки для маршрутизатора

Если потребуется ввод пароля, сбрасываем настройки на заводские с помощью кнопки WPS/RST, расположенной на задней панели корпуса.

Tenda F3: обзор, доступ в интерфейс и настройки для маршрутизатора

Проверка подключения

При автоматической раздаче IP адресов у пользователя исчезнет необходимость каждый раз выполнять настройку роутера. Для этого заходим в свойства текущего сетевого подключения через Панель управления. В свойствах TCP/IP v4 указываем автоматический способ получения DNS и IP. После перезагружаем компьютер.

Tenda F3: обзор, доступ в интерфейс и настройки для маршрутизатора

Вход в веб-интерфейс, изменение пароля

Как и в случаях с большинством роутеров, настройка Tenda F3 осуществляется через браузер с ПК, который подключен к нему через LAN.

  1. Открываем веб-обозреватель и переходим по адресу 192.168.0.1.
  2. Для входа вводим «admin».

Tenda F3: обзор, доступ в интерфейс и настройки для маршрутизатора

  1. Заходим в раздел с системными инструментами и кликаем «Изменить пароль».
  2. В первом поле вводим «admin», в остальных – новый пароль для защиты настроек устройства.

Tenda F3: обзор, доступ в интерфейс и настройки для маршрутизатора

DHCP

Сервер DHCP занимается раздачей IP всем клиентам, подключенным к маршрутизатору, что избавляет пользователя от постоянной настройки всех гаджетов. Для этого переходим в раздел с дополнительными настройками «Advanced» и в подразделе «Сервер DHCP» активируем опцию «DHCP». Указываем диапазон раздаваемых IP-адресов. Указываем срок аренды адреса каждым из клиентов и сохраняем новую конфигурацию.

Tenda F3: обзор, доступ в интерфейс и настройки для маршрутизатора

Проброс портов

Перенаправление портов осуществляется в несколько кликов.

  1. Активируем вкладку «Приложение» и переходим в подраздел «Групповой проброс…».
  2. Указываем первый и последний порт из диапазона, IP сервера и используемый протокол.
  3. Ставим отметку «Enable» возле нужного правила (шаблона) для его применения.
  4. Кликаем «ОК» для перезапуска маршрутизатора.

Tenda F3: обзор, доступ в интерфейс и настройки для маршрутизатора

Wi-Fi

Заключается в выборе и конфигурировании режима работы устройства. Оно способно выполнять роль репитера и развёртывать беспроводную локальную сеть.

Основное

Для создания и настройки беспроводной сети необходимо перейти в раздел «Беспроводной режим».

  1. Активируем сеть и вводим её название (SSID).
  2. Выбираем режим (при использовании устройств разных поколений останавливаемся на комбинированном – 11b/g/n).
  3. Указываем автоматический выбор канала.
  4. Ширину выставляем 20/40 МГц.
  5. Активируем функции «WMM» – отвечает за целостность передаваемой информации по беспроводной сети (требуется для IPTV). Отмечаем «APSD» – автоматическое сужение ширины канала при малой нагрузке.
  6. Сохраняем конфигурацию и дожидаемся перезапуска устройства.

Tenda F3: обзор, доступ в интерфейс и настройки для маршрутизатора

Защита

Чем лучше защищено соединение, тем меньше вероятность, что защита будет взломана. С иной стороны – шифрование отрицательно влияет на скорость передачи данных по Wi-Fi.

  1. Переходим в раздел «защита беспроводного режима».

Tenda F3: обзор, доступ в интерфейс и настройки для маршрутизатора

  1. Выбираем целевую виртуальную сеть, доступ до которой следует защитить от посторонних.
  2. Активируем смешанный режим безопасности «WPA/WPA2 – PSK». WPS обходим стороной, это ненадёжный и устаревший алгоритм.
  3. Выбираем метод шифрования трафика.
  4. Вводим пароль для доступа к выбранной сети.
  5. Для случаев, когда гаджету необходимо соединиться с роутером без ввода пароля, активируем функцию WPS для коммутации посредством одноимённой кнопки.
  6. Сохраняем новые параметры и перезапускаем роутер.

Tenda F3: обзор, доступ в интерфейс и настройки для маршрутизатора

Режим репитера

При наличии беспроводного доступа к интернету и необходимости его раздачи через Tenda F3 в режиме повторителя делаем следующие шаги.

  1. Во вкладке «Основные настройки» кликаем по подразделу «Соединение типа мост».

Tenda F3: обзор, доступ в интерфейс и настройки для маршрутизатора

  1. Указываем параметры для подключения к роутеру, откуда будет транслироваться трафик: имя сети, канал, ключ для доступа к сети маршрутизатора, способ шифрования.
  2. Кликаем «ОК» и переходим в настройки Wi-Fi для конфигурирования текущего роутера для работы в качестве точки доступа (раздачи полученного от другого маршрутизатора интернета).

Tenda F3: обзор, доступ в интерфейс и настройки для маршрутизатора

После перезагрузки устройство начнет функционировать в качестве репитера.

Проводной интернет

Вкратце рассмотрим, как настроить проводной интернет на маршрутизаторе Tenda F3.

PPPoE

Это высокоскоростной протокол с авторизацией.

  1. Заходим в «Основные настройки» и кликаем «Настройка подключения WAN».
  2. Выбираем целевой протокол.
  3. Вводим логин с паролем, полученные от провайдера.
  4. Устанавливаем наибольшее время ожидания ответа от провайдера.
  5. Указываем режим адресации, если выбран динамический, вводим IP, шлюз и маску подсети, полученные от поставщика услуг.
  6. Остальные параметры указываем при необходимости: MTU – срок действия пакетов, время действия подключения и сохраняемся.

Tenda F3: обзор, доступ в интерфейс и настройки для маршрутизатора

PPTP, L2TP

Протокол туннелирования – шифрования VPN для защиты при работе с файлообменными сетями. L2TP – следующий шаг в развитии PPTP. Идём в настройки WAN-подключения и выбираем его тип как «PPTP» или «L2TP».

  1. Вводим данные из договора с поставщиком услуг.
  2. При необходимости изменяем MTU, а в случае использования статичного IP вводим его, маску и шлюз.
  3. Сохраняем конфигурацию.

Tenda F3: обзор, доступ в интерфейс и настройки для маршрутизатора

Статичный IP

Чаще всего используется для подключения к системам видеонаблюдения.

  1. В настройках WAN выбираем режим со статичным IP.
  2. Заполняем все поля данными, полученными от провайдера.

Tenda F3: обзор, доступ в интерфейс и настройки для маршрутизатора

Обновление микропрограммы

Инструкции по прошивке и обзор «админки» смотрите здесь:

В системных настройках осуществляется программный сброс конфигурации маршрутизатора и обновление прошивки. Для поддержания прошивки в актуальном состоянии её нужно скачать с официального сайта поддержки маршрутизаторов.

  1. В системных инструментах кликаем «Обновление встроенного ПО».
  2. В окне «Обзор» выбираем бинарный файл с микропрограммой на жестком диске, щелкаем «Обновление…» и подтверждаем намерения.

Tenda F3: обзор, доступ в интерфейс и настройки для маршрутизатора

Вся конфигурация будет сброшена, однако настройки можно сохранить, благодаря наличию инструментов для их резервного копирования. Меню «Резервное копирование и восстановление» находится в системных инструментах.

Я рассказал все самое необходимое, что пригодится при настройке этой модели. Если есть вопросы, или что-то не получается, обязательно пишите! Команда WifiGid будет рада помочь своим читателям и подписчикам!
