Всем привет! Сегодня у нас будет образовательная статья, где я коротко расскажу вам про южный и северный мост на материнской плате. Мы посмотрим, как их можно найти на «маме», за что они отвечают и что делать, если южный мост улетел, но обещал вернуться. Статья будет достаточно короткой, но информативной. В любом случае вы можете оставлять свои дополнения и вопросы, в комментариях.

Что такое мост и где он находится?

За что отвечает северный и южный мост на материнской плате

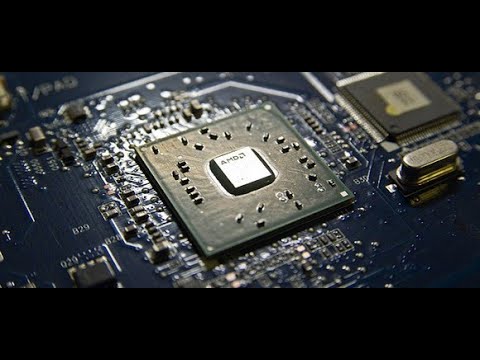

Мост – это контроллер концентратор или чип, который отвечает за подключенное железо и взаимодействие его с процессором. Является связующей частью чипсета. Существует два моста (или чипа) – северный и южный. Как понять, какой мост где находится? – очень просто, южный всегда находится снизу, а северный сверху. Точно также как на любой карте. Эти два чипа обычно сверху имеют пассивное охлаждение в виде прямоугольного радиатора.

Читаем – как узнать модель материнской платы.



За что отвечает северный и южный мост на материнской плате (Ответ)

Почему их называют мостами? – потом что они выполняют некую функцию связи между подключенной периферией и другим железом. Более подробно я расскажу вам про него чуть ниже. В современных материнских платах вы можете не найти северный мост. Вместо этого будет всего один – южный. Все дело в том, что все функции северного моста были взяты процессором.

За что отвечает северный и южный мост на материнской плате (Ответ)

Про мост и за что он отвечает?

Теперь давайте посмотри, за что отвечает северный и южный мост на материнской плате. Чтобы вам было проще понять это – взгляните на схему, которая расположена ниже.

За что отвечает северный и южный мост на материнской плате (Ответ)

У нас есть центральный процессор, который и выполняет все важные математические вычисления для работы компьютера и программ. Сам процессор с помощью шины и подключен к северному мосту. Данный чип имеет большие размеры и выполняет больше функций. Поэтому сверху данного моста можно заметить более массивный радиатор, а иногда и отдельный кулер, так как он греется больше чем южный мост.

Северный мост – это системный и один из центральных контроллеров, который отвечают за обмен информации между оперативной памятью (ОЗУ), видеокартой, подключенной к шине PCI и центральным процессором. Также северный мост через внутреннюю шину подключен к южному мосту.

Южный мост – контроллер-концентратор для работы с вводом и выводом информации. Он отвечает за подключенные устройства через USB, постоянную память и жесткие диски (SSD/HDD), Ethernet и Wi-Fi, мышь, клавиатуру и т.д. К нему непрямую подключен модуль CMOS с BIOS или UEFI.  Его прямая задача – это обмен информацией между северным мостом и остальной периферией. Он также отвечает за работу и контролем питания.

Хоть северный мост греется сильнее южного, но вот шанс выхода из строя второго – гораздо выше. Все дело в том, что к нему напрямую подключены все внешние устройства. Очень часто причиной поломки является банальное короткое замыкание или статическое электричество. О неисправности южного моста будет сигнализировать сигнал в виде писка. Характер сигнала может отличаться от той или иной модели материнской платы, а значит эту информацию нужно смотреть в мануале для вашей модели.

Что делать если южный мост на материнской плате сломался?

На самом деле у нас есть два выхода. Если материнская плата очень дешевая, то проще купить такую же. Можно даже попробовать найти подобную на вторичке. Если же материнская плата дорогая, то можно попробовать найти сам чип южного моста, заказать его через интернет и просто заменить. Сам процесс замены стоит смотреть непосредственно для своей материнки. Видеоинструкций в интернете предостаточно.

На этом все, дорогие друзья. Если я что-то упустил, или не написал, вы заметили ошибку – напишите об этом, пожалуйста, в комментариях. До новых встреч на портале WiFiGiD.RU.
