D-Link DIR-615: настройка Wi-Fi роутера (маршрутизатора)

Это второй по популярности роутер, который хвалят по всей России. Его преимущество – это низкая цена, стабильная работа как по проводной сети, так и по Wi-Fi. DIR-615 отлично подойдёт как для дома, так и в небольшом офисе. Есть возможность подключить 4 компьютера или устройства по проводной сети и до 15 машин по беспроводной.

Настройка достаточно простая и не тратит много времени. Разработчики постарались сделать автоматически настраиваемую прошивку. При этом можно сделать более детальную конфигурацию, которая будет контролировать потоки данных в сети. Статья будет разделена на две части, в первой мы будем рассказывать как быстро настроить интернет и Wi-Fi.

Вторая часть будет предназначена для более детальной настройки: блокировка сайтов, фильтрация подключенных устройств, подключение ТВ и многое другое.

ПРИМЕЧАНИЕ! Настройка довольно простая, но если у вас возникли трудности или есть вопросы по данному маршрутизатору – пишите их внизу в комментариях, и я сразу на них отвечу.

Внешний вид

Для начала давайте познакомимся поближе с нашим зверем, узнаем какие у него есть индикаторы и отверстия, и для чего они предназначены. Это нужно для того, чтобы в дальнейшем вы легко могли понять, что не так в случае отключения сети или интернета.

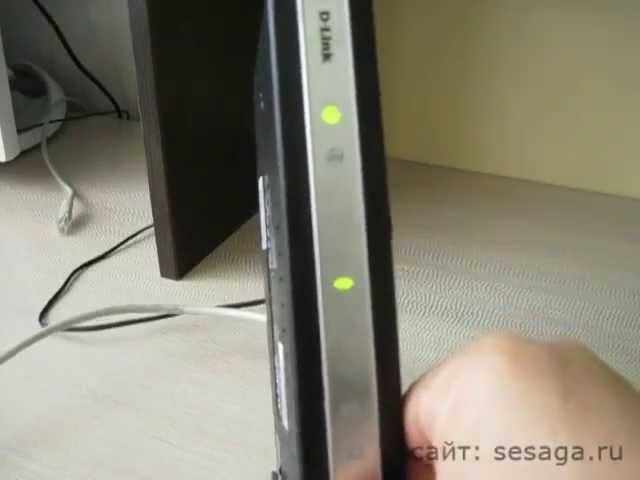

Передняя часть

D-Link DIR-615: настройка Wi-Fi роутера (маршрутизатора)

На рисунке представлена модель DIR-615S N300, но они имеют примерно одинаковое строение, так что не запутаетесь. Начнём с индикаторов расположение слева направо:

  1. Питание:
    1. Горит – значит включено.
    2. Не горит – выключено.
  2. Беспроводная сеть WIFI:
    1. Не горит – значит сеть выключена.
    2. Горит – значит включена.
    3. Мигает – обозначает, что идёт подключение с другим устройством и передача данных.
  3. WPS:
    1. Мигает – подключение беспроводной сети с помощью WPS.
    2. Не горит – WPS выключено.
  4. Интернет:
    1. Горит – соединение есть.
    2. Мигает – Трафик идёт в одном направлении.
    3. Не горит – интернета нет.
  5. LAN порты от 1 до 4, которые указывают на подключение устройств по кабелю:
    1. Горит – идёт трафик.
    2. Не горит – есть проблемы с проводом или сетевой картой, трафика нет.

Эти индикаторы в постоянном режиме показывают правильность работы маршрутизатора.

Задняя панель

D-Link DIR-615: настройка Wi-Fi роутера (маршрутизатора)

  1. Кнопка ВКЛ и ВЫКЛ.
  2. VDC разъём для питания.
  3. Кнопка для включения WPS – зашифрованная безопасная защищённая сеть. Для дома это функция не нужна.
  4. 1-4 LAN порта, для подключения компьютера или других устройств по витой паре.
  5. Жёлтенький разъём для интернет кабеля вашего провайдера.

Установка

Как только мы со всех сторон познакомились с аппаратом, можно приступать к установке и подключению.

  1. Сначала включите компьютер или ноутбук.
  2. В коробке должен быть сетевой кабель, один конец подключите к сетевой карте компа или ноута, а второй воткните в один из 4 LAN портов.
  3. Возьмите блок питания и подключите один конец в специальный разъём в маршрутизаторе, а вилку в розетку.
  4. Нажимаем кнопку включения.

Как настроить

ПРИМЕЧАНИЕ! Если данным роутером раньше пользовался кто-то другой, то нужно осуществить сброс настроек до заводских. Для этого на нижней части найдите отверстие с надписью RESET. Возьмите иглу, или скрепку и нажмите на впадину. Держите так примерно 10 секунд, пока роутер не перестанет мигать. После этого приступите к настройкам роутера D-Link DIR 615.

  1. Запускаем любой браузер и в адресной строке вписываем IP адрес нашего устройства – 192.168.0.1

D-Link DIR-615: настройка Wi-Fi роутера (маршрутизатора)

  1. Теперь вас поприветствует мастер начальной настройки. Просто нажмите «НАЧАТЬ».

D-Link DIR-615: настройка Wi-Fi роутера (маршрутизатора)

  1. Выберите язык.

D-Link DIR-615: настройка Wi-Fi роутера (маршрутизатора)

  1. Далее попросят ввести новый пароль администратора. Придумаете любой, который вы легко запомните или запишите его. Не оставляйте поле пустым, во избежание взламывания вашего устройства извне. В поле Имя сети (SSID) указываем наименование Wi-Fi сети.

D-Link DIR-615: настройка Wi-Fi роутера (маршрутизатора)

  1. Следующий шаг даёт вам выбор подключения. Ставим в поле «Способ подключения»«Проводное подключение». То есть интернет подключается через провод. Чуть ниже в поле «Режим работы» выбираем «Маршрутизатор». Можете потыкать и посмотреть, какие ещё есть возможности коннекта, но это самый распространённый вариант.

D-Link DIR-615: настройка Wi-Fi роутера (маршрутизатора)

  1. После этого нажмите «ДАЛЕЕ».

D-Link DIR-615: настройка Wi-Fi роутера (маршрутизатора)

  1. Можете изменить маску и IP устройства, или просто продолжите работу со старыми данными.
  2. Следующий шаг – настройка интернета. В разделе «Тип подсоединения с Интернетом» надо указать все данные для подключения, которые использует ваш провайдер. Эта информация находятся в договоре с поставщиком интернета. Также вы можете позвонить по номеру горячей линии и уточнить данные для подключения. В зависимости от выбора в первом поле (PPPoE, IPv6 PPPoE, PPPoE Dual Stack, PPPoE + Динамический IP (PPPoE Dual Access)) будут настройки, которые нужно ввести. Ничего сложного тут нет и не пугайтесь, просто вводите то, что указано в договоре, в разделе подключения.
  3. Нажимаем «ДАЛЕЕ».
  4. Теперь настраиваем беспроводную сеть. Вводим название Wi-Fi сети и пароль. Можете сразу поставить ограничение по скорости для устройств, которые будут подключены к вай-фай.
  5. Переходим далее.
  6. Следующий шаг необходим, если вы хотите подключить телевизор через этот Маршрутизатор. Если нет, тогда просто уберите галочки и нажмите далее. Для настройки LAN-портов для IPTV/VoIP выберите и установите галочку «К устройству подключена ТВ-приставка». Если идёт подключение через VLAN нажмите «Использовать VLAN ID» и укажите данные (Вся эта информация есть у провайдера в договоре данной услуги).

D-Link DIR-615: настройка Wi-Fi роутера (маршрутизатора)

  1. Следующий шаг – настройка IP-телефонии, если провайдер предоставляет данную возможность. Убираем галочки и идём дальше или делаем настройки аналогично как и в прошлом шаге.
  2. Снова попросят придумать более сложный пароль от админки.
  3. Далее вы увидите все введенные данные. Можно нажать на кнопку «СОХРАНИТЬ ФАЙЛ С НАСТРОЙКАМИ» и использовать их в случаях сброса.
  4. Нажимаем «ПРИМЕНИТЬ».

D-Link DIR-615: настройка Wi-Fi роутера (маршрутизатора)

  1. Теперь вы увидите вот такое окно, если всё введено верно и интернет работает. Если какие-то проблемы, то можете повторно проверить соединение, нажав на кнопочку «ПРОВЕРИТЬ ПОВТОРНО».

Если соединения нет, то проблемы могут быть в провайдере. Просто звоним в техническую поддержку, номер указан в договоре. Можно также позвонить в тех. поддержку D-Link, номер сразу же отобразится на этой странице.

Ручная настройка

Если вы хотите перенастроить роутер, то можно сделать это из главного меню.

  1. Заходим в настройки, потом «WAN».

D-Link DIR-615: настройка Wi-Fi роутера (маршрутизатора)

  1. Выделяем уже имеющиеся соединение и удаляем.
  2. Нажимаем кнопку добавить и выбираем тип соединения из списка.
  3. Далее внимательно вводим настройки соединения, о них узнаём у провайдера.

Всё делается примерно аналогично, как и в прошлой инструкции.

Компьютер не подключается к интернету после настройки

Возможно, у вас установлен не тот IP-адрес и маска сети в настройках сетевой карты. Для этого нужно задать автоматический поиск и установку этих данных. Действуем согласно инструкции.

Windows XP

  1. Нажимаем Пуск.
  2. Далее «Панель управления», потом «Сеть» и «подключения к Интернету» и далее «Сетевые подключения».

D-Link DIR-615: настройка Wi-Fi роутера (маршрутизатора)

  1. Нажимаем правой кнопкой по соединению и выбираем «Свойство».
  2. Далее во вкладке «Общее» Ищем «Протокол Интернета (TCP/IP)», нажимаем один раз левой кнопкой мыши и потом на «Свойства».

D-Link DIR-615: настройка Wi-Fi роутера (маршрутизатора)

  1. Ставим галочки как на картинке снизу: «Получить IP-адрес автоматически» и «Получить адрес DNS-сервера автоматически».
  2. Нажимаем ОК.

Windows 7

  1. «Пуск», потом «Панель управления» и нажимаем на «Центр управления сетями и общим доступом».
  2. Выбираем тип просмотра «По категориям» в верхнем правом углу.
  3. Нажимаем на «Центр управления сетями и общим доступом».
  4. Далее «Изменение параметров адаптера».
  5. Правой кнопкой и «Свойство».
  6. Выбираем «Протокол Интернета версии 4 (TCP/TPv4)», потом «Свойство» и ставим галочки как в случае настройки в ХР.

Настройка VLAN групп

Вы можете настроить подсети, которые будут использовать разные ЛАН порты. Для этого:

  1. В меню Длинк выбираем «Дополнительно», а потом «VLAN».
  2. Далее нажимам на lan.
  3. Выбираем порты, которые вы хотите вынести в отдельную группу и снимаем с них флажок.
  4. Теперь создаём новую VLAN, кнопкой ДОБАВИТЬ.
  5. Заполняем значения.
  6. Применяем настройку и теперь сеть разбита на две, за счёт портов.

Настройка скорости портов

В меню нажимаем «Дополнительно», а потом «Настройки портов». Вы увидите список действующих и выключенных портом. Нажав на каждый можно урезать скорость, а также задать режим дуплекса. Это нужно, если роутер используется несколькими компьютерами, которые постоянно используют трафик.

Удалённый доступ

Отличная возможность для системных администраторов, управлять и изменять настройки в роутере.

  1. Для этого во вкладке «Дополнительно» выбираем «Удалённый доступ».
  2. Далее нажимаем «Добавить».
  3. В первом поле выбираем IP протокол, который будет использоваться удалённым компьютером.
  4. Если включить «Открыть доступ с любого внешнего хоста», то к маршрутизатору, можно обращаться с любого компа в интернет сети. Если убрать значение, нужно ввести IPv4-адрес или IPv6-адрес, а также маску сети подключаемой машины, с которой будет осуществлено управление извне.
  5. Укажите также порт для роутера, через, который будет подключение, а также протокол. По стандарту стоит HTTP.
  6. Нажимаем «СОХРАНИТЬ».

Фильтрация по MAC-адресам

Это поможет нерадивым халявщикам не подключиться к сети, даже если они будет знать пароль. Фильтры выставляется по MAC адресу.

  1. Переходим в «Межсетевой экран» и жмём на MAC-фильтр.
  2. Нажимаем «ДОБАВИТЬ», чтобы создать новое правило.
  3. Если ставим «Запретить», то данный комп не будет иметь доступ к сети роутера. Если ставим «Разрешить», то пользователь с этим МАС адресом будем иметь доступ с сети к интернету.
  4. Вписываем MAC устройства и жмём «СОХРАНИТЬ».

Родительский контроль

Если ваше чадо любит лазать по вредным сайтам, засоряя юную голову запрещенной информацией, то можно установить правило, по которым будет запрет на посещение по URL.

  1. В меню переходим в «Межсетевой экран».
  2. Далее URL-фильтр.
  3. Сдвигаем переключатель, чтобы включить правило фильтрации.
  4. В разделе фильтры вписываем адреса, на которые будет запрет в формате: www.plohoysayt.ru или plohoysayt.ru.
  5. Теперь данные сайты будут заблокированы.
  6. Можно установить блокировку всех сайтов, кроме определённых. Это полезно для офиса, когда рабочие трудятся в определённом диапазоне сайтов.

Обновление и перепрошивка

  1. Прошивка роутера, делается легко. В разделе «Система» находим «Обновление ПО».

D-Link DIR-615: настройка Wi-Fi роутера (маршрутизатора)

  1. Устанавливаем галочку «Автоматически проверять обновления».
  2. Или просто нажимаем «Проверить обновление».
  3. Ждём некоторое время и как только всё будет готово жмём «ПРИМЕНИТЬ НАСТРОЙКИ».

Можно также сделать ручное обновление, если появились проблемы с автопоиском.

  1. Скачиваем прошивку с официального сайта – http://www.dlink.ru
  2. В том же разделе в левом окне «Локальное обновление».
  3. Выбираем файл, загружаем его и жмём «ОБНОВИТЬ ПО».

Технические характеристики

МикропроцессорRTL8196D с частотой 390 МГц
Разрешенные интернет подключенияPPTP/L2TP – статика и динамика
PPPoE – статика и динамика
IPv6 PPPoE
Стат. и динам. IPv4
Стат. и динам. IPv6
Внутренняя память32 МБ
Функционал и поддержкаRTSP
UPnP IGD
DHCP
DNS relay
Динамические DNS
VLAN
SIP ALG
Интернет портWAN 10/100BASE-TX
ПриложениеUDPXY
ФильтрацияIP
IPv6
4 сетевых портаLAN 10/100BASE-TX
2 Антенны5дБи усиления
Питание12В постоянного тока 0,5А
Диапазон Частоты2400 – 2483,5 МГц
Скорость передачи данныхДо 300 Мбит в секунду по технологии IEEE 802.11n

Отзывы

Это отличная модель, которая обладает широкой настройкой. В интернете в основном положительные отзывы, которые хвалят надёжность и подчёркивают небольшую цену маршрутизатора. Уважаемые читатели, напишите пару строк о работе ДИР 615, какие есть плюсы и минусы на ваш взгляд, и почему вы купили именно эту модель?

Руководство пользователя или мануал

Можете скачать или просмотреть файлы прямо у нас на сайте. В данных документах более подробно описана вся детальная настройка Д-Линк.

DIR-615 T4

DIR-615S A1

DIR-615 GF
