D-Link DSL-2600U/BRU/C/C2: подключение, настройка, характеристики

Всем привет! И сегодня к нам на обзор, разбор и настройку попал модем-роутер DSL-2600U. Я расскажу, как правильно его подключить и настроить. Если в процессе возникнут какие-то вопросы, то пишите в комментариях.

Сразу уточню важный момент. D-Link DSL-2600U – это старый ADSL/ADSL2+ модем-роутер, который нужен именно для интернета по телефонной линии. Для современного Ethernet-кабеля от провайдера, GPON-оптики или мобильного интернета через SIM-карту он сам по себе не подходит. Его можно использовать как модем для старой DSL-линии или как промежуточное устройство в режиме моста, если к нему подключить более свежий роутер. Покупать такую модель «на будущее» я бы не стал, но если у вас до сих пор работает ADSL-подключение, устройство все еще можно настроить.

ШАГ 1: Подключение

Перед подключением давайте коротко пройдемся по аппаратным версиям. В продаже и на руках у пользователей встречаются разные варианты DSL-2600U. Более поздние версии уже поддерживают Wi-Fi 4-го поколения – стандарт 802.11n. Правда максимальная скорость по Wi-Fi у такой модели ограничена 65 Мбит/с, потому что используется один поток и ширина канала 20 МГц.

Есть еще более древние аппараты двух моделей: DSL-2600U/BRU/C2 и DSL-2600U/BRU/C. Данные маршрутизаторы работают со стандартом 802.11g, а это значит, что по беспроводной связи скорость будет меньше – до 54 Мбит/с в теории. На практике скорость всегда ниже, потому что часть канала уходит на служебный трафик, помехи, стены и особенности клиента.

Я все это написал к тому, чтобы вы примерно представляли, какая максимальная скорость поддерживается по Wi-Fi. И вы сейчас спросите: а стоит ли покупать именно ADSL-модем дороже с поддержкой Wi-Fi 5-го поколения? Я отвечу так: для самой DSL-линии особого смысла нет, потому что ADSL2+ в идеальных условиях дает до 24 Мбит/с на загрузку, а реальная скорость часто ниже и зависит от линии, расстояния до оборудования провайдера и качества проводки.

Но есть важная поправка. Если вы хотите улучшить именно домашний Wi-Fi, покрытие, стабильность, работу с телефонами, телевизорами и ноутбуками, то более свежий роутер может быть полезен. Просто DSL-2600U в таком случае лучше использовать как модем или мост, а Wi-Fi уже раздавать нормальным современным роутером. Подробнее про сам стандарт Wi-Fi 4 можно почитать в отдельной статье.

Если у вас провайдер уже перевел интернет на оптику, Ethernet-кабель или GPON-терминал, DSL-2600U не заменит современный роутер. У него DSL-вход под телефонную линию и один LAN-порт. Для новых тарифов на 100 Мбит/с, 300 Мбит/с и выше такая модель будет слабым местом, даже если она еще включается и открывает настройки.

На крайний случай можно будет подключить данный модем в режим моста – в таком случае к LAN-порту подключается более мощный маршрутизатор. А модем будет выполнять только роль преобразователя DSL-линии в Ethernet. Далее я объясню все более подробно, потому что именно режим моста часто путают с обычной настройкой роутера.

Смотрите, у подобного модема-роутера есть два основных порта:

• DSL – сюда подключаем телефонный кабель, который прокинул вам провайдер. Именно через него и будет заходить интернет по технологии ADSL/ADSL2+.
• LAN – сюда можно подключить компьютер. Или роутер, но в таком случае обычно настраивают модем в режим моста, а основной интернет уже поднимает внешний роутер.

ПРИМЕЧАНИЕ! В режиме моста можно подключить и компьютер напрямую к LAN-порту, но тогда на компьютере нужно будет создавать отдельное PPPoE-подключение, если ваш провайдер использует PPPoE. Для обычного пользователя проще подключить к DSL-2600U отдельный роутер, а уже на нем настраивать интернет и Wi-Fi.

Давайте рассмотрим два вида подключения. Первый – обычный тип, когда модем подключается в режиме обычного шлюза. Плюс он начинает работать в режиме роутера, раздавая Wi-Fi. Если у вас есть домашний телефон на этой же линии, то для подключения нужно будет использовать сплиттер. К LAN-порту можно будет подключить любое устройство: компьютер, ноутбук, телевизор, принтер и так далее.

Сплиттер нужен для того, чтобы разделить телефонный голосовой сигнал и DSL-интернет. Если подключить телефон и модем без сплиттера, могут появиться шумы в трубке, обрывы интернета или нестабильная синхронизация DSL. Если в доме несколько телефонных аппаратов, иногда нужны дополнительные микрофильтры. Тут лучше смотреть схему подключения провайдера, потому что качество старой телефонной проводки сильно влияет на работу ADSL.

Если вы используете еще дополнительно роутер, то от LAN-порта DSL-2600U подключаем кабель к WAN (Internet) порту роутера. Далее сам модем лучше настроить в режим моста, а уже на роутере настраиваем интернет как положено. Такая схема особенно полезна, если вам нужен нормальный Wi-Fi 5, Wi-Fi 6, Mesh, гигабитные порты, VPN, родительский контроль или более стабильная работа с большим количеством устройств.

Если вы не уверены, что лучше выбрать – обычный режим или мост, ориентируйтесь так. Если дома 1-2 устройства и скорость DSL небольшая, можно оставить DSL-2600U обычным роутером. Если устройств много, нужен хороший Wi-Fi, телевизор, приставка, камеры или Mesh – лучше использовать DSL-2600U как модем, а основную сеть строить на отдельном роутере. Общую инструкцию по настройке модемов D-Link можно посмотреть тут.

ШАГ 2: Вход в Web-интерфейс

Вам нужно подключиться к сети модема. Это можно сделать по кабелю, подключившись к LAN-порту с компьютера или ноутбука. Можно попробовать подключиться по Wi-Fi. После включения аппарата будет отображаться новая сеть – подключаемся к ней. При запросе пароля можно нажать на кнопку WPS. Если такой кнопки нет, а такое может быть на старых моделях, то ничего не поделаешь – нужно будет подключаться по проводу к LAN-порту.

WPS удобен для первого подключения, но я не советую оставлять его включенным постоянно, если он вам не нужен. На старом оборудовании эта функция может быть слабым местом безопасности. После настройки лучше задать нормальный пароль Wi-Fi и подключать устройства обычным способом. Для старых роутеров это особенно важно, потому что обновления безопасности на них уже могут не выходить.

Когда вы подключились к сети, открываем любой браузер и в адресную строку вводим IP модема:

192.168.1.1

Далее нужно будет ввести:

• Имя пользователя – admin
• Ключ – admin

Если пароль не подходит, то сбросьте роутер до заводской настройки, зажав кнопку «Reset» на 10 секунд. Если запроса пароля нет, то читаем эту инструкцию.

Если страница 192.168.1.1 не открывается, проверьте, что компьютер действительно подключен к DSL-2600U, а не к другой Wi-Fi сети. На Windows можно нажать «Win + R», ввести cmd, нажать Enter и выполнить команду:

ipconfig

Смотрите строку «Основной шлюз». Если там указан 192.168.1.1, открываем этот адрес в браузере. Если адрес другой, пробуем именно его. Если компьютер получил адрес вида 169.254.x.x, значит он не получил нормальный IP от модема, и лучше подключиться по кабелю или временно задать IP вручную. Подробнее про вход через 192.168.1.1 можно почитать здесь.

ШАГ 3: Настройка

Перед настройкой возьмите договор от провайдера или откройте личный кабинет. Для DSL-подключения обычно нужны VPI, VCI, тип инкапсуляции, тип подключения, логин и пароль PPPoE, если он используется. Эти данные нельзя угадывать на глаз. У разных провайдеров и регионов значения могут отличаться, и даже одна цифра в VPI/VCI может полностью сломать подключение.

Если договора нет, лучше позвонить провайдеру и спросить: «Какие VPI, VCI, инкапсуляция и тип подключения нужны для ADSL-модема?». Также уточните, используется ли PPPoE, статический IP или автоматическое получение адреса. Это сэкономит кучу времени, потому что проблема часто не в модеме, а в неверных параметрах линии.

Обычный режим

1. Вам нужно найти и нажать по разделу «Сеть / Соединения».
2. Далее кликаем по кнопке добавления.
3. Теперь в подразделе «Сеть / Соединения» вам нужно ввести любое имя. Далее в типе соединения указываем «PPPoE», если именно этот тип указан у провайдера. Убедитесь, что нижняя галочка включена.

4. Переходим в подраздел «Физический уровень». В поле «Физический интерфейс» указываем состояние «Создать». Далее берем договор, который вам дал провайдер, и ищем значения VPI и VCI – вписываем их в соответствующие строки. Далее посмотрите, нет ли в договоре метода инкапсуляции, и укажите его. Если его нет, то чаще всего используют значение «LLC», но лучше уточнить у провайдера.

5. Перейдите в «Настройки IP». Если в договоре указаны статические данные IP, маски и шлюза, то вписываем их. Если подобного не наблюдается, то ставим галочку «Получить IP-адрес автоматически».

6. Далее переходим в конфигурацию PPP. Из договора вписываем логин и два раза пароль.

7. Кликаем по кнопке «Сохранить».

После сохранения соединения посмотрите статус DSL и интернет-подключения. Обычно на корпусе должен загореться индикатор DSL, а потом интернет. Если DSL не поднимается, проблема может быть в телефонной линии, сплиттере, кабеле, порте провайдера или неверном подключении. Если DSL горит, но интернета нет, тогда чаще всего смотрим логин, пароль, VPI/VCI, инкапсуляцию и тип соединения.

Не создавайте много одинаковых подключений подряд. Если вы несколько раз добавили PPPoE с разными параметрами, модем может начать путаться, а вы сами перестанете понимать, какое подключение активно. Лучше удалить лишние соединения и оставить одно правильное. Перед удалением можно сделать скриншот текущих настроек, чтобы потом было проще вернуть их обратно.

Режим моста с отдельным роутером

Режим моста нужен, когда DSL-2600U работает только как ADSL-модем, а отдельный роутер занимается авторизацией, NAT, Wi-Fi и всей домашней сетью. Это самый нормальный вариант, если у вас есть современный роутер. В такой схеме DSL-2600U не должен сам поднимать PPPoE, раздавать DHCP и быть главным маршрутизатором. Он просто передает DSL-соединение дальше на WAN-порт внешнего роутера.

1. Заходим в «Сеть / Соединения».
2. Удаляем лишние старые WAN-соединения, если вы уверены, что они не нужны. Лучше предварительно сделать скриншоты.
3. Создаем новое соединение.
4. В типе соединения выбираем «Bridge» или «Мост», если такой пункт есть в вашей прошивке.
5. В «Физическом уровне» указываем DSL/ATM и вводим VPI/VCI из договора провайдера.
6. Выбираем метод инкапсуляции, который указал провайдер. Если данных нет, уточняем в поддержке.
7. Сохраняем настройки.
8. Подключаем LAN-порт DSL-2600U к WAN-порту нового роутера.
9. На новом роутере настраиваем интернет: обычно PPPoE с логином и паролем от провайдера.

В некоторых прошивках D-Link есть отдельный пункт «Группирование интерфейсов» или настройка LAN как Ethernet WAN. Не путайте это с классическим DSL-мостом. Ethernet WAN – это когда LAN-порт используется как вход для обычного Ethernet-интернета. А нам в большинстве случаев нужно другое: DSL-линия должна быть проброшена мостом на LAN-порт, чтобы внешний роутер сам поднял PPPoE. Интерфейсы у D-Link старые и могут отличаться, поэтому ориентируйтесь по своей прошивке и названиям пунктов.

Если после перевода в мост вы больше не можете зайти в настройки DSL-2600U через обычную сеть, это нормально. В режиме моста модем может перестать раздавать IP-адреса. Для входа в его интерфейс иногда нужно временно подключить компьютер напрямую к LAN-порту и задать статический IP из той же подсети, например 192.168.1.2. После проверки верните автоматическое получение IP обратно.

После этого вам уже нужно будет настраивать интернет и Wi-Fi на роутере, который подключен к модему. Об этом подробно написано тут.

Если вы используете отдельный роутер, на нем лучше настроить современную Wi-Fi сеть, нормальный пароль, гостевую сеть и родительский контроль, если это нужно. Старый DSL-2600U в такой схеме можно оставить без включенного Wi-Fi, чтобы он не создавал лишние помехи в диапазоне 2,4 ГГц. Особенно это актуально в квартире, где и так много соседских сетей. Про особенности диапазонов 2,4 и 5 ГГц подробно написано тут.

ШАГ 4: Настройка Wi-Fi

Находим пункт «Wi-Fi / Настройки безопасности» и переходим туда. Далее в поле «Сетевая аутентификация» указываем WPA2-PSK. На старых моделях может быть только один тип «WPA-PSK» – тогда указываем его. Ниже вписываем пароль для Wi-Fi. Настройки шифрования оставляем по умолчанию, но если есть выбор между TKIP и AES, лучше выбрать AES.

Не используйте WEP и открытые сети без пароля. WEP давно считается небезопасным, а открытый Wi-Fi может привести к тому, что к вашей сети подключатся соседи или случайные люди. Для такого старого устройства нормальный вариант – WPA2-PSK с длинным паролем. Пароль лучше делать не короче 10-12 символов, без даты рождения, номера телефона и простых слов.

DSL-2600U работает только на 2,4 ГГц. Этот диапазон дальше проходит через стены, но часто забит соседскими роутерами, Bluetooth-устройствами и бытовой техникой. Если Wi-Fi работает нестабильно, попробуйте сменить канал на 1, 6 или 11. Ширина канала 20 МГц для такого старого устройства обычно стабильнее, чем попытки выжать максимум в шумном эфире.

Если вы используете DSL-2600U только как модем в режиме моста, Wi-Fi на нем можно отключить. Тогда беспроводную сеть будет раздавать уже новый роутер. Это уменьшит помехи и упростит домашнюю сеть. Например, не будет двух разных сетей с похожими названиями, к которым телефон постоянно пытается переподключиться.

ШАГ 5: Пароль администратора

Переходим в раздел «Система / Пароль администратора» и меняем значение на новое. Напоминаю, что это именно ключ от данного интерфейса, а не пароль от Wi-Fi. Не потеряйте его и не забудьте. В противном случае вам придется сбрасывать устройство и настраивать его заново.

Пароль администратора нельзя оставлять admin. Это стандартная комбинация, которую знают все: пользователи, мастера, соседи, вирусы и автоматические сканеры. Если кто-то попадет в вашу локальную сеть, он сможет зайти в настройки модема и поменять интернет, DNS, Wi-Fi или пароль. Для старого устройства это особенно важно, потому что у него может не быть свежих обновлений безопасности.

Хороший вариант – пароль длиной от 12 символов, с буквами и цифрами. Не используйте тот же пароль, что и для Wi-Fi. Если боитесь забыть, запишите его в менеджер паролей или в бумажный блокнот, который хранится дома. Если пароль уже потерян, поможет только сброс до заводских настроек. Подробнее про сброс настроек роутера можно почитать тут.

ШАГ 6: Применение и сохранение настроек

Нажимаем «Система» и из выпадающего списка нажимаем «Сохранить и перезагрузить». После этого роутер один раз перезагрузится. Если вы были подключены по Wi-Fi, то переподключитесь к новой сети.

На старых D-Link очень важно именно сохранить настройки. Иногда пользователь все настроил, интернет заработал, но после отключения питания все сбросилось к старому состоянию. Это происходит, когда изменения применили временно, но не сохранили в постоянную память. Поэтому после любой важной настройки – интернет, Wi-Fi, пароль администратора, мост – обязательно выполняйте сохранение и перезагрузку через меню системы.

Во время перезагрузки не выдергивайте питание. Подождите несколько минут, пока индикаторы загорятся нормально. DSL-синхронизация может подниматься не сразу, особенно на старой линии. Если через 5-10 минут DSL так и не поднялся, уже проверяем телефонный кабель, сплиттер, параметры VPI/VCI и связь у провайдера.

Что делать, если интернет не заработал?

Если после настройки интернета нет, не спешите сбрасывать все подряд. Идем по простому списку:

• Проверьте, что телефонный кабель подключен именно в порт DSL.
• Если есть сплиттер, проверьте, что модем подключен в выход DSL/Modem, а телефон – в Phone.
• Посмотрите, горит ли индикатор DSL. Если не горит или мигает бесконечно, проблема может быть в линии или синхронизации.
• Проверьте VPI и VCI. Эти значения должны быть от вашего провайдера.
• Проверьте логин и пароль PPPoE, если используется PPPoE.
• Проверьте метод инкапсуляции: LLC или VC-MUX, если провайдер его указывал.
• Удалите лишние подключения, если случайно создали несколько одинаковых.
• Перезагрузите модем через меню «Система».
• Если ничего не помогло, позвоните провайдеру и попросите проверить DSL-порт и параметры линии.

Если Wi-Fi есть, но интернета нет, это не означает, что модем правильно подключился к провайдеру. Wi-Fi – это только локальная беспроводная сеть между вашими устройствами и модемом. Интернет появляется только после успешной синхронизации DSL и правильной авторизации у провайдера. Поэтому сначала смотрим DSL и WAN-соединение, а уже потом ругаем ноутбук или телефон.

На старых DSL-линиях проблема может быть вообще не в настройках. Плохая скрутка в подъезде, старый телефонный кабель, окисленные контакты, лишние ответвления и неисправный сплиттер могут давать обрывы и низкую скорость. Если интернет то появляется, то пропадает, а DSL-индикатор постоянно мигает, лучше попросить провайдера проверить линию.

Стоит ли использовать DSL-2600U на сегодня?

Если у вас есть только ADSL-линия и других вариантов интернета нет, использовать DSL-2600U можно. Но нужно понимать ограничения: 100-мегабитный LAN-порт, старый Wi-Fi только 2,4 ГГц, слабое железо, старые стандарты безопасности и небольшая реальная скорость. Для одного компьютера, простого браузера и мессенджеров этого может хватить. Для большой семьи, 4К-видео, игр, видеозвонков и умного дома – уже слабовато.

Если у вас есть возможность перейти на оптику, Ethernet или нормальный современный роутер, я бы рассматривал DSL-2600U только как временное решение. Старые ADSL-модемы хороши тем, что они простые и дешевые, но они не дают тех возможностей, которые уже стали обычными: 5 ГГц, Wi-Fi 6, Mesh, гигабитные порты, нормальный VPN, удобное приложение, родительский контроль и свежие обновления.

Лучший сценарий для этой модели – оставить ее как ADSL-модем в режиме моста и подключить к ней современный роутер. Тогда DSL-2600U занимается только линией, а новый роутер берет на себя Wi-Fi, безопасность и домашнюю сеть. Так можно немного продлить жизнь старому DSL-подключению, не мучаясь с очень слабым беспроводным модулем.

Руководство пользователя (Manual на русском)

Характеристики

FAQ по D-Link DSL-2600U

Можно ли использовать DSL-2600U с обычным Ethernet-кабелем провайдера?
Обычно нет, если речь идет про стандартную схему современного роутера. Основной вход у этой модели – DSL под телефонную линию. В некоторых прошивках можно переназначать LAN как Ethernet WAN, но из-за одного 100-мегабитного порта и старого Wi-Fi я бы не советовал использовать эту модель как основной роутер для современного Ethernet-провайдера.



Почему у меня скорость по Wi-Fi ниже, чем написано в характеристиках?
65 Мбит/с или 54 Мбит/с – это теоретическая скорость соединения, а не реальная скорость скачивания. На практике часть канала уходит на служебные данные, помехи, расстояние и стены. Плюс диапазон 2,4 ГГц часто перегружен соседскими сетями. Поэтому реальная скорость может быть заметно ниже.



Нужен ли сплиттер для подключения?
Если по той же телефонной линии используется обычный телефон, сплиттер нужен. Он разделяет телефон и ADSL-сигнал. Без него могут быть шумы в трубке, обрывы интернета и плохая синхронизация DSL. Если телефона нет, схема может быть проще, но лучше все равно следовать инструкции провайдера.



Что лучше: обычный режим или мост?
Если устройств мало и вам хватает слабого Wi-Fi 2,4 ГГц, можно оставить обычный режим. Если есть отдельный хороший роутер, лучше перевести DSL-2600U в мост и настроить интернет уже на новом роутере. Так вы получите нормальный Wi-Fi, больше функций и более удобную домашнюю сеть.



Почему не открывается 192.168.1.1?
Возможно, компьютер подключен не к модему, IP-адрес модема изменен, сетевой адаптер получил неправильные настройки или модем уже работает в режиме моста. Подключитесь по кабелю, проверьте командой ipconfig основной шлюз и попробуйте открыть именно его. Если ничего не помогает, можно сделать сброс через Reset.



Можно ли смотреть 4К через такой модем?
Если речь идет про онлайн-4К через ADSL, скорее всего скорости линии не хватит. ADSL2+ даже в идеальных условиях ограничен скоростью линии, а в реальности она часто ниже. Если фильм лежит локально на компьютере, Wi-Fi 2,4 ГГц тоже может быть слабым местом. Для таких задач лучше современный роутер и более быстрый интернет.



Стоит ли покупать DSL-2600U сейчас?
Только если вам нужен дешевый ADSL-модем для старой телефонной линии и вы понимаете его ограничения. Для нового подключения, оптики, Ethernet-интернета, большой квартиры или большого количества устройств лучше смотреть современные роутеры. DSL-2600U – это рабочее, но старое решение для конкретной задачи.



Какой пароль лучше ставить на Wi-Fi?
Ставьте WPA2-PSK, если он доступен, и длинный пароль минимум 10-12 символов. Не используйте простые варианты вроде 12345678, qwerty123 или номер телефона. Также поменяйте пароль администратора, потому что стандартная пара admin/admin небезопасна.

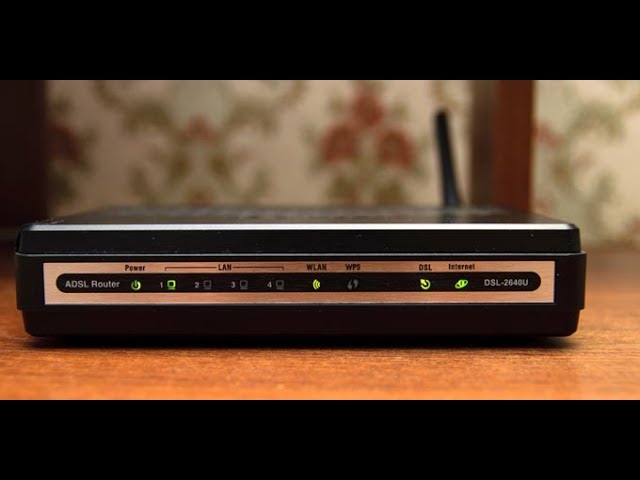

Видео
