Строим карту покрытия Wi-Fi: программы и личный опыт

Приветствую вас в очередной моей статье! На связи Ботан с портала WiFiGid. Нам в своих обзорах регулярно приходится тестировать Wi-Fi оборудование. И один из лучших наглядных способов показать возможности работы нового роутера – построить его карту покрытия Wi-Fi в конкретном помещении. А там можно и правильное расположение подобрать, и «мертвые» зоны найти, да и просто успокоить себя.

И ладно мы этим занимаемся вполне себе «колхозно», но есть и другие люди – кому-то нужно это сделать разово (например, студентам при подготовке проекта, сам делал, знаю), а кто-то это вообще использует чуть ли не каждый день (есть такая работа, Wi-Fi замерять). И хочется, чтобы такие программы делали свою работу быстро, удобно и красиво. Но, как оказалось, здесь не все так однозначно.

Предлагаю рассмотреть основные способы получения таких карт вручную – что используем мы, что используют другие. Но если вы нашли какое-то свое интересное решение – поделитесь им с другими в комментариях, чуть-чуть сделаете этот мир лучше.

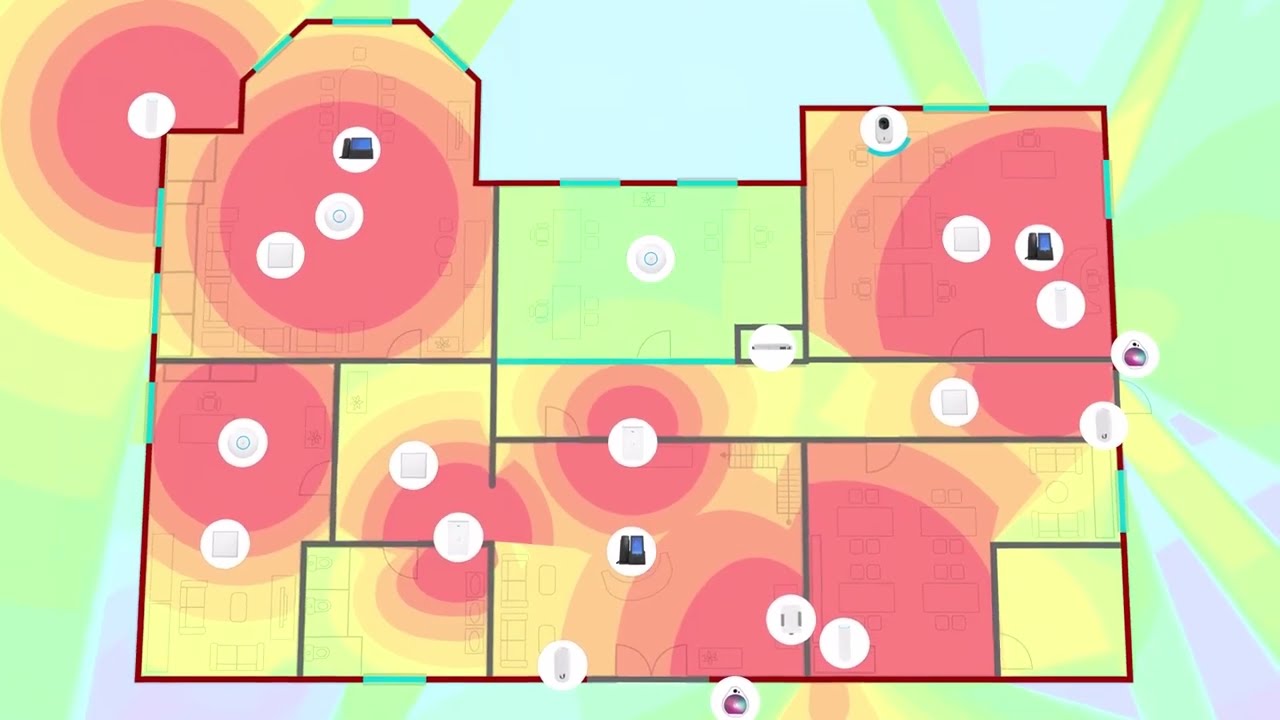

Карта покрытия Wi-Fi – это не просто красивая цветная картинка. По сути, это план помещения, на котором видно, где сигнал сильный, где он слабый, а где интернет будет отваливаться. Обычно такие карты строят по уровню RSSI в dBm, по скорости, по шуму, по загруженности каналов и по отношению сигнал/шум. Для дома чаще всего достаточно понять три вещи: где поставить роутер, где поставить репитер или Mesh-узел и где уже точно не стоит ждать нормальной скорости.

Вручную

Посмотрели на картинку выше? Да, мы до сих пор строим некоторые карты покрытия вручную. Что для этого нужно:

• Photoshop, GIMP, Paint.NET, Figma, Canva или другой графический редактор – тут дело привычки. Сюда кидаем найденный план помещения, расставляем точки доступа, указываем замеры.
• Любой анализатор сети. Просто снимаем уровень сигнала и добавляем его на карту.
• План помещения. Можно взять схему БТИ, план из ремонта, скрин из приложения застройщика или просто нарисовать от руки комнату с дверями и стенами.
• Одинаковая методика замера. Иначе одна точка будет снята возле пола, другая у потолка, третья у окна, и вся карта получится красивой, но бесполезной.

Уважаемый студент, на текущий момент удачнее схемы для разовой работы может и не понадобиться – пили так, сделаешь быстрее, чем будешь искать аналоги. Если же делать постоянно, начинает немного надоедать – нужно повторять замеры для разных частот, как-то запоминать все эти снятые точки, да и визуально зоны покрытия поймут не все, НО метод вполне себе рабочий и на текущий день.

Только я бы сразу делал замеры отдельно для 2,4 ГГц, 5 ГГц и 6 ГГц, если у вас уже есть Wi-Fi 6E или Wi-Fi 7. Эти диапазоны ведут себя по-разному. 2,4 ГГц обычно добивает дальше, но чаще забит соседями, Bluetooth-устройствами и другой домашней техникой. 5 ГГц быстрее, но хуже проходит через стены. 6 ГГц еще требовательнее к расстоянию и препятствиям, зато при правильных условиях дает очень чистый эфир. Если хотите подробнее разобраться в диапазонах, у нас есть отдельный материал про частоты Wi-Fi 2,4 и 5 ГГц.

Что по программам анализаторам? Тут есть два варианта – использовать ноутбук на Windows или же телефон на Android. В крайнем случае можно обойтись «количеством антеннок», но прошу так не делать, ведь есть годные варианты программ, тем более бонусом узнаете, какой сигнал соответствует нужному количеству антеннок. Что использую лично я:

• Ноутбук – inSSIDer. Раньше это был один из самых удобных вариантов для быстрого просмотра сетей, каналов и уровня сигнала. На сегодня с лицензиями и бесплатностью у подобных программ все может меняться, поэтому перед установкой просто проверьте актуальные условия на сайте разработчика. Для обычного домашнего замера можно использовать и другие Wi-Fi анализаторы.
• Смартфон – WiFi Analyzer. Тоже прекрасно работает, но в Google Play у этого приложения много клонов, хотя по большей части они все работают одинаково. А еще, раз мы заговорили про смартфоны, рекомендую посмотреть приложение «WiFi Heatmap» или похожие приложения с тепловыми картами, вполне может удовлетворить вашу потребность.
• Android-планшет – иногда даже удобнее телефона. Экран больше, по плану помещения тыкать проще, а точку замера можно поставить аккуратнее.
• iPhone и iPad – тут все сложнее, потому что iOS сильнее ограничивает доступ приложений к Wi-Fi сканированию. Для простого домашнего теста можно использовать сетевые утилиты из App Store, но полноценную тепловую карту на iOS собрать сложнее, чем на Android или ноутбуке.

А вообще у нас на сайте есть классная подборка анализаторов Wi-Fi – выбираем и используем.

Если нужна не карта, а просто улучшить покрытие в квартире или доме, не обязательно сразу лезть в профессиональный софт. Иногда достаточно переставить роутер выше, убрать его из шкафа, поменять канал, разделить сети 2,4 и 5 ГГц или поставить репитер. Более подробно про базовые действия я уже писал в статье как расширить зону покрытия Wi-Fi. А карту покрытия удобно делать уже после этих действий, чтобы сравнить «до» и «после».

Как правильно снимать замеры

Перед программами еще важный момент – как именно ходить по квартире и собирать данные. Многие делают ошибку: открыли анализатор, встали рядом с роутером, увидели хороший сигнал и решили, что все отлично. А потом в дальней комнате телевизор сыпется, ноутбук отваливается, а смартфон уходит на мобильный интернет. Поэтому карту нужно строить не по одной точке, а по нескольким местам, где реально будут находиться устройства.

• Сначала нанесите на план роутер, стены, двери, крупные шкафы, зеркала, бытовую технику и рабочие места.
• Снимайте замеры на высоте примерно 1-1,5 метра, то есть примерно там, где обычно находится телефон, ноутбук или телевизор.
• В каждой точке подождите 5-10 секунд, чтобы показания стабилизировались.
• Не закрывайте телефон или ноутбук рукой – тело человека тоже экранирует сигнал.
• Делайте отдельные замеры для 2,4 ГГц и 5 ГГц, если роутер раздает две сети.
• Если используете Mesh или несколько точек доступа, отмечайте, к какой точке подключилось устройство.

Простой ориентир по RSSI: около -50 dBm – отлично, около -60 dBm – хорошо, около -67 dBm – обычно достаточно для видеозвонков и стриминга, около -70 dBm – уже погранично, около -75 dBm и хуже – возможны просадки, обрывы и низкая скорость. Но смотрим не только на «силу» сигнала. Если вокруг много соседских сетей и шумный эфир, даже хороший RSSI не всегда дает хорошую скорость.

Еще я бы советовал сразу подписывать условия замера. Например: «дверь закрыта», «роутер стоит на полке», «замер на 5 ГГц», «точка у телевизора». Через неделю вы уже не вспомните, почему в одном месте было -62 dBm, а после перестановки стало -72 dBm. Особенно это важно, если вы сравниваете несколько роутеров, репитеров или Mesh-систем. Про правильное расположение роутера тоже есть отдельная инструкция – где лучше установить роутер в квартире.

Acrylic Wi-Fi Heatmaps

Первая программа и одна из самых популярных, которая действительно строит карты Wi-Fi, да и вообще активно используется при планировании беспроводных сетей. И делает это как и положено, да к тому же и красиво. Бонусом даже может строить объемные карты покрытия. На сегодня Acrylic Wi-Fi Heatmaps остается актуальным решением: умеет работать с современными стандартами, в том числе с Wi-Fi 6, Wi-Fi 6E и Wi-Fi 7, строит карты по разным параметрам и подходит не только для домашнего помещения, но и для офисов, складов, торговых залов.

Что мне нравится в таких решениях: вы не просто рисуете красивые пятна на плане. Вы можете загрузить план, задать масштаб, указать материалы стен, пройтись по точкам и получить нормальный отчет. Для профессионалов это важно, потому что заказчику потом нужно не словами объяснять «тут вроде ловит», а показать понятную карту: здесь сигнал нормальный, здесь слабый, здесь нужна еще одна точка доступа.

Но за все хорошее нужно платить, и студентам вряд ли понравятся такие цены. Прошу обратить внимание, что в первых столбцах речь идет о ежемесячной оплате:

Если вам нужна карта один раз для квартиры, Acrylic может оказаться избыточным. А если вы настраиваете Wi-Fi в офисах, гостиницах, школах, на складах или постоянно делаете обследования сетей, это уже совсем другой разговор. Там экономия времени и нормальные отчеты быстро начинают стоить дороже самой лицензии.

NetSpot

Еще одна интересная программа, которую мне удалось пощупать. И в чем-то она даже доступнее предыдущего представителя. NetSpot на сегодня живее всех живых: есть версии для Windows, macOS и Android, можно использовать как обычный анализатор Wi-Fi, а в платных режимах уже строить полноценные карты покрытия.

Несколько замечаний по использованию:

• Есть Free режим, можно просто замерять уровни сигнала как в любом анализаторе Wi-Fi.
• В платной версии уже можно загружать план помещения, просто расставлять точки замеров на карте, а уже после этого сидеть и крутить возможные варианты – выбрать нужные точки для расчетов и тип отчета: от базового уровня сигнала до реальных скоростей, что иногда бывает намного важнее.
• Русского языка может не быть или перевод может отличаться в зависимости от версии, но все очень элементарно – лично меня она и подкупила своей простотой.
• Лицензии и условия лучше проверять перед покупкой. Раньше удобно было то, что можно было взять постоянную лицензию под свои задачи. Сейчас у большинства таких программ тарифы периодически меняются, поэтому смотрим актуальную страницу покупки.
• Для домашнего пользователя NetSpot хорош тем, что не пытается сразу засыпать вас «инженерной магией». Загрузили план, прошлись по комнатам, получили понятную карту.

Ссылочки на ознакомление: Pro версия, Enterprise версия.

Отдельно отмечу Android-версию. Для простых замеров по квартире это очень удобный вариант: телефон всегда под рукой, карту можно собирать без ноутбука, а результат сразу будет визуальным. Но если вы делаете серьезное обследование, лучше использовать ноутбук с нормальным Wi-Fi адаптером или профессиональный комплект. Телефоны разных производителей могут по-разному показывать уровень сигнала, и два смартфона в одной точке иногда дают немного разные цифры.

Другие профессиональные программы

Предлагаю пробежаться по некоторым интересным профессиональным решениям, именно они и вдохновили меня на написание этой подборки рабочих решений, авось тоже кому-то пригодится в поисках. Отличие таких решений от вышеописанных программ – здесь и софт грамотный, и обычно поставляется комплектом или нормально дружит с отдельным оборудованием для физического замера уровня Wi-Fi, вплоть до специальных адаптеров и спектроанализаторов.

Ekahau Connect / Ekahau AI Pro. Полный фарш для проведения полноценного Wi-Fi Survey. Это уже решение не из серии «посмотреть дома, почему в спальне не грузится YouTube», а инструмент для инженеров, интеграторов и компаний. Здесь есть планирование сети, обследование после монтажа, отчеты, работа с современными диапазонами и оборудованием для точных замеров. У них есть профессиональные комплекты с отдельными измерительными устройствами, поэтому цена соответствующая.

Если очень грубо, Ekahau нужен там, где ошибка в Wi-Fi стоит дорого. Например, в больнице, офисном центре, отеле, учебном заведении, складе с терминалами сбора данных или большом предприятии. Для квартиры это перебор. Для учебного проекта тоже перебор, если только вам не дали доступ к лицензии в учебном заведении. Но как ориентир «как должно быть у взрослых» – посмотреть интересно.

YouTube

YouTube

TamoGraph Site Survey. Уже понятное и популярное решение для обследования и планирования Wi-Fi сетей. Программа работает на Windows и macOS, поддерживает современные стандарты, включая Wi-Fi 6/6E и Wi-Fi 7, умеет делать пассивные, активные и прогнозные обследования. Для пассивного обследования может потребоваться совместимый Wi-Fi адаптер, поэтому перед покупкой обязательно смотрите список поддерживаемого оборудования.

Для кого TamoGraph? Для тех, кто уже понимает, зачем ему нужны отчеты по уровню сигнала, шуму, помехам, каналам, скоростям и покрытию точек доступа. В домашних условиях ее можно попробовать из любопытства, но покупать ради одного замера квартиры смысла мало. А вот если вы администрируете офис, кафе, небольшой отель или склад, это уже может быть рабочим вариантом.

Hamina Planner. Относительно свежий и очень интересный подход к планированию Wi-Fi. Вся идея в том, что многое делается прямо в браузере, а тепловые карты пересчитываются быстро при изменении точек доступа, стен и параметров. Есть акцент на 3D-модели, отчеты, планирование кабелей, PoE и даже работу с частными сотовыми сетями в старших тарифах. Для дома у них есть облегченный сценарий, но основной смысл все равно профессиональный.

UniFi Design Center. Это не классический анализатор с физическими замерами, а скорее бесплатный инструмент для планирования сети на оборудовании UniFi. Загружаете план, размещаете точки доступа, камеры, коммутаторы и смотрите примерное покрытие. Для тех, кто собирается строить сеть именно на UniFi, штука полезная. Но нужно понимать ограничение: прогнозная карта – это расчет, а не реальный замер в вашей квартире с вашими стенами, соседями и помехами.

Прогнозная карта и реальная карта – разные вещи. Прогноз помогает заранее понять, куда примерно ставить точки доступа. Реальный замер показывает, что получилось на самом деле. В идеале сначала планируем, потом ставим оборудование, потом проверяем фактическое покрытие.

Что важно учитывать при Wi-Fi 6, Wi-Fi 6E и Wi-Fi 7

Сейчас в новых роутерах все чаще встречаются Wi-Fi 6, Wi-Fi 6E и Wi-Fi 7. И тут есть маленькая ловушка: программа может поддерживать новый стандарт, но ваш ноутбук, телефон или Wi-Fi адаптер – нет. В итоге вы вроде бы хотите снять карту 6 ГГц, а устройство этот диапазон просто не видит. Поэтому перед замерами проверьте три вещи: роутер, клиентское устройство и программа должны поддерживать нужный стандарт и диапазон.

Например, если роутер поддерживает Wi-Fi 7, а ноутбук умеет только Wi-Fi 5, вы не увидите все возможности новой сети. Если точка доступа раздает 6 ГГц, а телефон не поддерживает Wi-Fi 6E/7, то для него такой сети как будто не существует. Если драйвер адаптера старый, результаты тоже могут быть странными. Поэтому перед серьезным обследованием обновите драйверы Wi-Fi адаптера и проверьте, что устройство видит нужную сеть.

Для дома чаще всего достаточно хорошего Wi-Fi 6 роутера или Mesh-системы. Wi-Fi 6E и Wi-Fi 7 интересны, если у вас уже есть совместимые устройства, высокая скорость интернета, много соседских сетей или нужно выжать максимум в одной комнате. Подробнее про сам стандарт можно почитать в нашей статье про Wi-Fi 6.

Как искать такие программы?

Так как наш портал рассчитан в первую очередь на домашнего пользователя, а не профессионала, скорее всего вы не захотите отдавать 100 000+ рублей на какую-то непонятную программу. Поэтому скорее всего придется искать, и эта статья, может быть, даже устареет (поэтому и прошу писать актуальные решения в комментарии, мы их обязательно будем выносить в общий список).

Не будет лишним проверить актуальный софт в поиске по картинкам. Да, вбиваете в поиск Google или Яндекс что-то вроде «карта покрытия Wi-Fi», «планирование беспроводной сети» или даже басурманское «wi-fi heatmap», а на выходе получаете огромный перечень картинок:

Кликаем по картинкам, и с большой вероятностью там будет указано используемое решение, а нет – так выбор большой. Еще можно искать по запросам «wifi site survey», «wireless survey tool», «rf planning», «wifi planner», «wifi coverage map». Если нужен именно бесплатный вариант, добавляйте «free», «trial», «open source», но с open source в этой теме все не так весело, как хотелось бы.

Перед установкой любого софта проверьте несколько моментов:

• Поддерживает ли программа вашу ОС – Windows, macOS, Android или Linux.
• Можно ли загрузить план помещения.
• Есть ли экспорт отчета или хотя бы картинки.
• Можно ли работать с 2,4, 5 и 6 ГГц.
• Нужен ли специальный Wi-Fi адаптер.
• Есть ли ограничения в бесплатной версии: количество точек, проектов, отчетов или экспортов.
• Не просит ли программа странные разрешения, которые ей явно не нужны.

Не скачивайте «профессиональные версии» с торрентов и непонятных архивов. Во-первых, такие программы часто требуют доступ к сети, драйверам и адаптерам. Во-вторых, вместо карты Wi-Fi можно получить троян, майнер или сломанный драйвер. Для разовой задачи лучше взять бесплатную версию, пробный период или сделать карту вручную.

Что выбрать обычному пользователю?

Если вы просто хотите понять, почему Wi-Fi плохо ловит в дальней комнате, я бы не начинал с тяжелого профессионального софта. Сначала поставьте анализатор на телефон, пройдитесь по квартире и запишите уровень сигнала в нескольких местах. Потом переставьте роутер, смените канал, проверьте 2,4 и 5 ГГц, снова снимите замеры. Иногда уже на этом этапе становится понятно, что проблема не в роутере, а в его расположении или толстых стенах.

• Для студента или разовой работы – план помещения + WiFi Analyzer/NetSpot Free + ручная карта в графическом редакторе.
• Для дома – NetSpot, WiFi Heatmap на Android или любой удобный анализатор с ручной фиксацией точек.
• Для малого офиса – NetSpot, Acrylic Wi-Fi Heatmaps или TamoGraph в зависимости от бюджета.
• Для профессионального Wi-Fi Survey – Ekahau, TamoGraph, Hamina и похожие решения с нормальным оборудованием.
• Для планирования UniFi – UniFi Design Center, а после монтажа все равно желательно сделать реальный замер.

И еще один важный момент: карта покрытия не лечит Wi-Fi сама по себе. Она только показывает проблему. После карты уже принимаем решение: переставить роутер, поднять его выше, убрать за телевизор, заменить старый роутер, добавить Mesh, поставить точку доступа по кабелю или поменять настройки каналов. Если сигнал на карте плохой почти везде, то никакая магия в настройках не сделает из старого роутера монстра.

А хотите аналог от WiFiGid?

Да, без шуток. Понятно, что профессиональные решения должны столько стоить, но хорошего бесплатного аналога лично я на момент написания статьи так и не нашел. А вы? К чему вопрос – как один из вариантов мы рассматриваем написание такого софта на радость пользователей.

Если вам тоже это интересно – напишите в комментариях (а если не хочется публично, можно на нашу почту, есть в подвале сайта) о желании использовать такую программу и своем опыте ее использования. А мы почитаем, поймем, на что ориентировать, и при интересе людей обязательно сделаем такое решение.

Короткий FAQ

Можно ли построить карту покрытия Wi-Fi бесплатно?
Да, можно. Самый простой вариант – взять план помещения, поставить Wi-Fi анализатор на телефон или ноутбук, пройтись по точкам и вручную нанести значения сигнала на схему. Это не так красиво, как в профессиональной программе, но для дома и учебного проекта часто хватает.



Что лучше измерять – скорость или уровень сигнала?
Лучше смотреть оба параметра. Уровень сигнала показывает, насколько хорошо устройство слышит роутер. Скорость показывает реальный результат с учетом помех, загрузки сети, возможностей роутера и клиента. Бывает хороший сигнал, но плохая скорость из-за забитого канала.



Почему карта на телефоне может отличаться от карты на ноутбуке?
Потому что у телефона и ноутбука разные антенны, разные Wi-Fi модули и разная чувствительность. Поэтому для сравнения «до» и «после» лучше использовать одно и то же устройство. Если сняли первую карту телефоном, вторую тоже снимайте этим же телефоном.



Сколько точек замера нужно для квартиры?
Для небольшой квартиры обычно хватает 10-20 точек: у роутера, в каждой комнате, у рабочего места, у телевизора, у кровати, на кухне, в коридоре и в проблемных углах. Чем больше помещение и сложнее планировка, тем больше точек нужно.



Можно ли построить карту без плана помещения?
Можно, но будет неудобно. Нарисуйте хотя бы грубую схему от руки: стены, двери, окна, роутер и основные места использования интернета. Даже простая схема лучше, чем список цифр без понимания, где они были сняты.
