Как работает оптоволокно: все подробности простым языком

В момент чтения этого текста терабайты информации проходят по всей планете через стеклянные нити, протянутые всевозможными способами. Это больше напоминает волшебство, но на самом деле перед нами одна из важнейших технологий связи. Именно она лежит в основе магистрального интернета, подводных линий между странами, сетей операторов связи и все чаще – домашнего подключения в квартирах и частных домах.

Введение

Сама идея управления светом действительно появилась еще в XIX веке, но практическая связь по оптическому волокну стала возможной намного позже – когда инженеры научились получать сверхчистое стекло с очень малыми потерями. Поэтому правильнее говорить так: теория появилась давно, а современное телекоммуникационное оптоволокно – это уже результат технологий второй половины XX века и огромной работы материаловедов, физиков и инженеров.

Что такое оптоволокно, как оно работает, из чего состоит, как изготавливается и почему именно оно стало основой современного интернета – все это темы нашей статьи. По ходу дела я буду пояснять сложные места простыми словами, чтобы статья была полезна не только технарям, но и обычным пользователям.

Передача света

Через медную витую пару проходит электрический сигнал. Ток меняется по определенному закону, а оборудование на концах линии воспринимает эти изменения как данные. В основе все равно лежит та же цифровая логика – последовательность нулей и единиц. В оптоволокне смысл похожий, но физика уже другая: информация кодируется не электрическим током, а световыми импульсами, которые запускаются в стеклянную сердцевину.

Если не уходить слишком глубоко в теорию, достаточно понять главное: свет тоже можно использовать как переносчик информации. Но в реальной связи по оптоволокну передается не «обычный свет лампочки», а строго контролируемое излучение лазеров или светодиодов на определенных длинах волн. Это важно, потому что такой сигнал легче направлять, усиливать, разделять по каналам и точно принимать на другой стороне линии.

Простая бытовая аналогия такая: если медный кабель – это дорога, по которой едут электрические «машины», то оптоволокно – это очень ровный и очень чистый тоннель, по которому идут вспышки света. На приемной стороне оборудование не «видит» сами нули и единицы в воздухе – оно считывает последовательность световых импульсов и уже переводит ее обратно в данные.

В старых популярных объяснениях часто приводят пример с прожекторами и прямой видимостью. Он полезен только как иллюстрация идеи, но в телекоммуникациях все устроено тоньше. Оптоволокно умеет передавать свет далеко не потому, что луч «просто светит далеко», а потому, что внутри волокна он удерживается за счет полного внутреннего отражения. Свет многократно отражается от границы сердцевины и оболочки и потому не «убегает» наружу на каждом изгибе.

Изначально ученые действительно пробовали разные способы направлять свет на расстояние, в том числе с помощью зеркальных поверхностей. Но для связи на многие километры такие схемы оказались неудобными, дорогими и очень чувствительными к потерям. Рабочим решением стало именно оптическое волокно, где свет заперт внутри материала с заранее рассчитанными оптическими свойствами.

Здесь как раз и нужен один из ключевых принципов: сердцевина и оболочка должны иметь немного разные показатели преломления. Разница не обязана быть огромной. Наоборот, в хорошем волокне она небольшая, но строго контролируемая. За счет этого свет не рассеивается сразу во все стороны, а направленно идет вдоль волокна.

Световоды по новой технологии

Уже понятно, что для школьного опыта по передаче света строгий выбор материалов не так критичен. Можно показать сам принцип даже на воде, прозрачной пластмассе или простой трубке. Но для связи на десятки, сотни и тысячи километров этого, конечно, недостаточно. Здесь нужны материалы с минимальными примесями, очень ровной геометрией и стабильными оптическими параметрами по всей длине.

Наиболее распространенным материалом для телекоммуникационного волокна стал диоксид кремния – кварцевое стекло высокой чистоты. Но важно уточнить одну деталь. В упрощенных статьях иногда пишут, что «центр оставляют чистым, а внешние слои насыщают германием». На практике в массовом телекоммуникационном волокне часто делают наоборот: именно сердцевину легируют добавками, например соединениями германия, чтобы немного повысить ее показатель преломления по сравнению с оболочкой. Оболочка при этом остается с более низким показателем преломления, и именно это помогает удерживать свет внутри сердцевины.

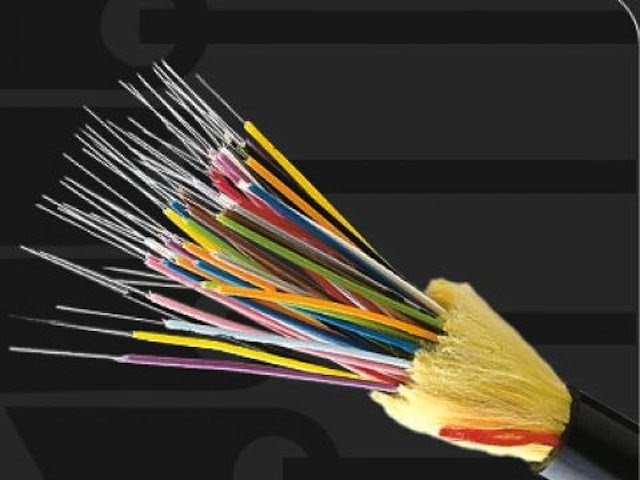

Если сказать еще проще, волокно – это не просто «стеклянная нитка». У него есть внутренняя рабочая часть – сердцевина, наружный оптический слой – оболочка, а сверху еще и защитное полимерное покрытие, которое уже не участвует в передаче света, а оберегает стекло от повреждений. Без этого покрытия само стеклянное волокно было бы слишком уязвимым во время монтажа и эксплуатации.

На практике чаще всего вы услышите про два основных типа волокна – одномодовое и многомодовое. У одномодового очень тонкая сердцевина, обычно порядка 8-10 микрон, и оно лучше подходит для дальних линий и больших скоростей. У многомодового сердцевина заметно шире – обычно 50 или 62,5 микрона, поэтому его чаще используют на более коротких дистанциях, например внутри зданий, серверных и дата-центров.

Это различие важно еще и в бытовом плане. Когда провайдер заводит в дом или квартиру оптику, почти всегда речь идет именно об одномодовом волокне. Оно лучше переносит дальние участки, меньше страдает от модовой дисперсии и удобнее для массовых сетей доступа и магистралей. Многомодовое волокно у обычного домашнего пользователя встречается куда реже.

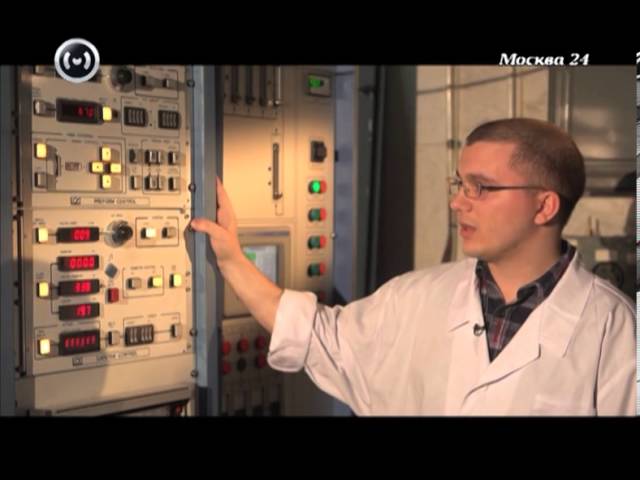

Производство световолокна

Болванка, которая в будущем превратится в тонкое волокно, называется преформой. По сути, это крупная стеклянная заготовка с уже сформированным соотношением сердцевины и оболочки. В старых описаниях часто все упрощают до формулы «вставили трубки одна в другую, нагрели и вытянули». Такой подход действительно существует в отдельных вариантах изготовления специальных волокон, но для массового телекоммуникационного производства обычно применяют более сложные процессы осаждения сверхчистого стекла из газовой фазы.

Если не перегружать статью терминами, суть такая: внутри или снаружи кварцевой заготовки формируют нужные слои будущего волокна, добиваясь очень точного химического состава и минимального количества примесей. После этого преформу уплотняют, превращая ее в прозрачную стеклянную заготовку. И только затем начинается стадия вытяжки – именно она превращает большой стеклянный стержень в тончайшее волокно.

У готового стержня действительно будет сердцевина и оболочка с различными оптическими свойствами. Но на этом производство не заканчивается. Дальше преформу помещают на вытяжную башню, разогревают нижний конец в печи и начинают очень точно вытягивать стекло вниз. На выходе получается не «метр стеклянной нити», а длинное непрерывное волокно, которое сразу контролируется по диаметру, натяжению и качеству поверхности.

Именно этот этап часто удивляет людей: заготовка может быть толщиной в несколько сантиметров, а на выходе получается волосоподобная нить. Само по себе стекло кажется хрупким, но сверхтонкое кварцевое волокно в защитном покрытии уже можно аккуратно сгибать, наматывать и укладывать в кабель. Оно не превращается в «резину», но становится намного практичнее, чем ожидаешь от обычного стекла.

Сразу после вытяжки на волокно наносят защитное полимерное покрытие. Это очень важный момент, потому что голая кварцевая поверхность чувствительна к микроцарапинам и влаге. После нанесения покрытия волокно проходит отверждение, наматывается на катушки, тестируется, а уже потом из отдельных волокон собирают полноценный кабель – с буферными трубками, упрочняющими элементами, защитной оболочкой, а для уличных и магистральных решений еще и с дополнительной влагозащитой или броней.

Из одной преформы получают не «короткий кусок», а десятки и даже сотни километров волокна – конкретная длина зависит от процесса и типа продукции. Уже потом из отдельных волокон формируют кабели на 2, 4, 8, 12, 24, 48 и куда больше волокон. Поэтому фраза «одна тонкая стеклянная жила» не должна вводить в заблуждение – реальный кабель внутри бывает довольно сложным по конструкции.

Если вам интересна тема домашних подключений, отдельно рекомендую почитать нашу статью про технологию GPON. Там уже разбирается не сама физика оптики, а то, как провайдеры доводят такую линию до квартиры или дома.

Передача информации со скоростью света

Для запуска в производство оптоволокна действительно нужны специализированные заводы, сложное оборудование и хорошо обученный персонал. Но именно поэтому оптика и дала такой мощный скачок всей отрасли связи. Вопрос не только в модном слове «свет», а в сочетании сразу нескольких преимуществ: очень низкие потери на больших расстояниях, высокая полоса пропускания, слабая чувствительность к электромагнитным помехам и возможность передавать много каналов по одному волокну.

Здесь важно поправить одно популярное заблуждение. Преимущество оптики не в том, что «в кварце информация летит быстрее, чем в меди». В реальных кабелях и там, и там сигнал распространяется очень быстро, но не с идеальной скоростью света в вакууме. Главные плюсы оптоволокна другие: на больших расстояниях оно меньше теряет сигнал, не боится электромагнитных наводок и позволяет уплотнять передачу по длинам волн, когда по одной нити одновременно идут несколько независимых потоков данных.

Поэтому сравнение вида «витая пара максимум 100 Мбит/с, а оптика всегда в десятки раз быстрее» уже устарело. Современная витая пара умеет не только 100 Мбит/с, но и 1, 2,5, 5 и даже 10 Гбит/с на коротких участках при подходящем оборудовании и кабеле. Просто в магистралях, между домами, районами, городами и дата-центрами медь экономически и технически давно проигрывает оптике.

Когда провайдер заводит интернет в многоквартирный дом, часто используется схема, при которой оптика приходит до здания или до этажного узла, а уже дальше сигнал разводится по квартирам витой парой. Это нормальная и очень распространенная практика. Более подробно про такие варианты можно почитать в материале про xPON и оптический интернет для абонентов. А если оптика доходит прямо до квартиры, там уже ставится терминал или роутер с оптическим портом.

И вот тут мы подходим к еще одному важному современному моменту. Домашняя оптика – это не всегда «голое волокно прямо в компьютер». Чаще всего у пользователя стоит ONT-терминал или GPON-роутер, который уже преобразует оптический сигнал в привычный Ethernet и Wi-Fi. Если тема актуальна именно для домашней сети, полезно отдельно глянуть наш разбор роутеров для оптоволокна.

Для магистральных линий особую роль играет WDM – уплотнение по длинам волн. Проще говоря, по одному волокну можно одновременно передавать несколько световых каналов на разных длинах волн. Это примерно как если бы по одной и той же дороге ехали независимые потоки, но не мешали друг другу, потому что у каждого своя «световая полоса». Именно поэтому емкость современных оптических систем определяется не только самой нитью стекла, но и лазерами, приемниками, модуляцией, спектральным уплотнением и оборудованием на концах линии.

Еще одно преимущество применения оптоволоконного кабеля – меньший вес и меньшие габариты по сравнению с толстыми медными магистральными кабелями. Это важно для прокладки линий между городами, в кабельных коллекторах, по опорам и особенно на подводных маршрутах, где на первом месте стоят надежность и емкость линии.

Благодаря оптическим кабелям появилась возможность строить глобальные каналы связи между странами и континентами. Сегодня именно на подводных и наземных оптических магистралях держится львиная доля мирового интернет-трафика. Для обычного пользователя это значит простую вещь: видеосвязь, облака, стриминг, игры, банковские сервисы и мобильные сети опираются на оптическую инфраструктуру даже тогда, когда у него дома в стене лежит обычная витая пара.

Если говорить о городском интернете, то здесь все зависит от архитектуры сети провайдера. Где-то оптика доходит только до дома, а дальше используется Ethernet. Где-то волокно заводят прямо в квартиру. Где-то применяются PON-сети с оптическими сплиттерами. Поэтому пользователь может не видеть у себя «чистую оптику» в комнате, но при этом весь путь до его дома уже давно может быть оптическим.

Чтобы не путаться в домашнем подключении, полезно понимать базовые вещи: что такое WAN-порт, какой у вас тип линии, и где именно заканчивается ответственность провайдера. Это помогает, когда человек меняет роутер, переносит интернет в другую комнату или пытается понять, почему один кабель у него «интернетный», а другой – просто сетевой.

Сложность технологии и ограничения

Оптоволокно не только сложно производить, но и требовательно к монтажу. Здесь действительно нельзя обойтись стандартной изолентой и скруткой, как иногда пытаются шутить в бытовых обсуждениях. Волокна нужно точно сваривать специальным аппаратом, коннекторы – аккуратно разделывать, а торцы – держать в чистоте. Даже крошечная пылинка или жирный след на феруле способны заметно ухудшить качество соединения.

Сигнал в оптоволокне постепенно затухает. Это происходит из-за поглощения, рассеяния, микросгибов, макросгибов, качества спаек, коннекторов и других факторов. Поэтому фраза «свет идет без потерь» красива, но технически неверна. Потери есть всегда, просто у хорошего одномодового волокна они очень малы по сравнению со многими другими средами передачи. Именно эта малая величина потерь и сделала оптику настолько привлекательной для длинных линий.

Есть и другая проблема – дисперсия. Если говорить простыми словами, это «расползание» светового импульса по времени. Для магистралей и высоких скоростей это критично, потому что соседние импульсы начинают мешать друг другу. Именно поэтому в реальных системах так много внимания уделяют выбору типа волокна, длины волны, класса трансиверов и схемы передачи.

Отдельная боль монтажников – изгибы. Оптоволокно не любит слишком малого радиуса изгиба. Если кабель пережали дверью, резко заломили в щитке или согнули почти «в узел», потери могут вырасти мгновенно. Снаружи кабель при этом иногда выглядит почти целым, и пользователь долго не понимает, почему интернет то работает, то нет.

В старых учебных схемах часто говорится только про «усилители». На практике все немного шире. На коротких участках доступа – например в GPON – могут вообще обходиться без промежуточного усиления между станцией оператора и абонентом. На длинных магистралях используют усилители, регенераторы и сложные оптические системы, в том числе решения на эрбиевом волокне. Они позволяют компенсировать потери и поддерживать длинные участки связи, но конкретная длина пролета зависит не от одной «магической цифры», а от типа волокна, мощности, оборудования, числа каналов и архитектуры линии.

То есть одна оптоволоконная жила не обязана «держать свет ровно 200 или 300 километров» при любых условиях. Где-то без регенерации проходят десятки километров, где-то – больше сотни, а где-то задача решается иначе за счет другой системы передачи. Поэтому правильнее говорить не о единственном расстоянии, а о проектном бюджете линии.

Что касается экономики, здесь ситуация тоже изменилась. Раньше казалось, что доводить оптику до абонента слишком дорого. На сегодня это уже не выглядит чем-то экзотическим. Да, в частном секторе, на сложном рельефе или в малонаселенных районах стоимость подключения может быть высокой. Но в городах и новых застройках оптика давно стала нормальным решением, потому что обеспечивает хороший запас на будущее и снижает зависимость от ограничений меди.

Если вам интересно, как вообще выглядит сетевой кабель и чем разные типы отличаются между собой, советую дополнительно почитать материал что такое сетевой кабель. А после подключения линии логично проверить и реальную производительность – для этого пригодится статья как проверить скорость интернета. На практике пользователи часто винят оптику или провайдера, а узким местом оказывается старый роутер, слабый Wi-Fi или перегруженный диапазон.

Именно на оптоволоконной инфраструктуре держится интернет современного уровня – видео высокого разрешения, видеостриминг, облачные сервисы, связь между дата-центрами, мобильный бэкенд операторов и огромная часть межгородского и международного трафика. При этом развитие не останавливается. Инженеры повышают емкость сетей не только за счет «ускорения света», а за счет лучшего стекла, более точных лазеров, сложной модуляции, спектрального уплотнения, многоволоконных кабелей и новых подходов к построению линий.

Обойти фундаментальные законы физики не получится, но этого и не требуется. Современная связь растет в первую очередь за счет того, что в одной и той же физической среде удается передавать больше независимых потоков, дальше и надежнее. Поэтому оптоволокно на сегодня остается не просто актуальным, а базовым транспортом для связи почти любого масштаба – от квартиры до океанского дна.

Что важно понимать обычному пользователю

Если у вас дома «подключили оптику», это может означать разные вещи. В одном случае в квартиру заходит именно тонкий оптический дроп-кабель, который подключается в терминал. В другом – оптика доходит только до подъезда, а в квартиру уже идет Ethernet-кабель. В обоих сценариях пользователь может получить быстрый интернет, но схема внутри сети провайдера будет разной.

Еще один важный момент – наличие оптики само по себе не гарантирует максимальную скорость на любом устройстве. Если у вас тариф высокий, а старый роутер слабый, двухдиапазонный Wi-Fi не настроен, ноутбук подключен по старому стандарту или кабель в квартире плохого качества, вы не увидите весь потенциал линии. Поэтому после подключения всегда полезно смотреть на всю цепочку целиком, а не только на красивое слово «оптоволокно» в договоре.

FAQ

Оптоволокно и «стекловолокно» – это одно и то же?
В бытовой речи так иногда говорят, но технически точнее использовать термины «оптическое волокно» или «оптоволокно». Слово «стекловолокно» у многих ассоциируется еще и с армирующими материалами, а не с линиями связи.



Почему оптика считается лучше меди?
На больших расстояниях она дает меньшие потери, меньше боится электромагнитных помех и позволяет передавать очень большой объем данных. Но это не значит, что медь «плохая» – внутри квартиры и офиса витая пара до сих пор отлично работает в огромном числе задач.



Можно ли напрямую вставить оптоволокно в обычный роутер?
Обычно нет. Чаще нужен ONT-терминал, медиаконвертер или роутер с поддержкой оптического подключения. Поэтому перед покупкой оборудования нужно заранее уточнить у провайдера, какой тип подключения у вас используется.



Оптика хрупкая?
Само стеклянное волокно требует аккуратности, но в составе нормального кабеля оно защищено оболочкой и упрочняющими элементами. Главная бытовая опасность – сильный перегиб, неаккуратный монтаж и загрязненные коннекторы.



Если у меня дома оптика, значит интернет всегда будет очень быстрым?
Не обязательно. Скорость зависит от тарифа, оборудования провайдера, вашего терминала, роутера, качества Wi-Fi и даже от устройства, с которого вы тестируете соединение. Оптика дает хороший фундамент, но финальный результат определяется всей системой целиком.
