GSM (3G и 4G) Wi-Fi роутер с внешней антенной: вся информация в одной статье

Под Wi-Fi роутером с внешней антенной понимается маршрутизатор, взаимодействующий с GSM сетями напрямую. Это значит, что в нем уже есть лоток под MicroSIM, а специально настроенная антенна способна принимать данные по LTE от любого оператора сотовой связи.

Разновидности

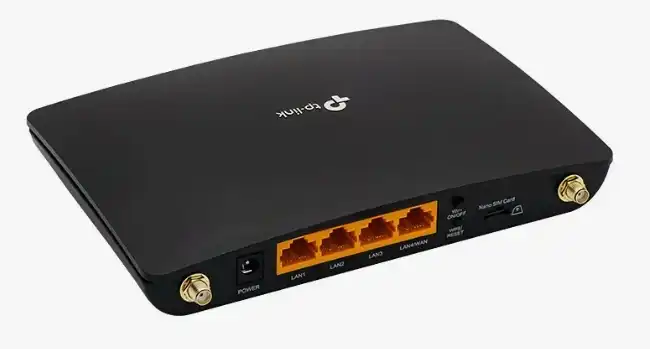

По внешнему виду GSM Wi-Fi роутеры с подключенной внешней антенной ничем не отличаются от обычных. Сзади или сбоку в них есть специальный лоток для размещения в него SIM карты.

GSM (3G и 4G) Wi-Fi роутер с внешней антенной: вся информация в одной статье

Дополнительно, в зависимости от места его размещения, может потребоваться другая внешняя антенна. Обычно, роутеры оснащены родными усилителями сигнала, но некоторые используют съемные (можно открутить), и есть не съемные. Поэтому обращайте на это внимание.

Хорошими стационарными моделями роутеров с приемом GSM являются:

  1. Alcatel Linkhub HH40v – прием 3G/4G LTE, 2 антенны съемные. Wi-Fi -2.4 ГГц. 1 LAN, 1 LAN/WAN. В комплект внешний усилитель не входит.

GSM (3G и 4G) Wi-Fi роутер с внешней антенной: вся информация в одной статье

  1. Alcatel Link Hub HH70 – прием 3G/4G LTE, антенны съемные, подключение через разъемы SMA. Двухдиапазонный Wi-Fi. 1 LAN, 1 LAN/WAN. Внешний усилитель сигнала нужно докупить.

GSM (3G и 4G) Wi-Fi роутер с внешней антенной: вся информация в одной статье

  1. ZTE MF283 – работа с частотами 4G LTE мобильного оператора. Wi-Fi – 2.4 ГГц. 4 LAN порта, 2 RJ 11 (для телефонного подключения).

GSM (3G и 4G) Wi-Fi роутер с внешней антенной: вся информация в одной статье

  1. ShopCarry A70NM – 4G Wi-Fi роутер с антенной для внешнего подключения в комплекте. Двухдиапазонный Wi-Fi. Два SMA разъема для соединения усилителей сигнала. В комплекте есть внешний усилитель Antex NITSA-5 MIMO 2×2 с кабелем для вывода на улицу.

GSM (3G и 4G) Wi-Fi роутер с внешней антенной: вся информация в одной статье

  1. ZyXel LTE5366-M608 – двухдиапазонный Wi-Fi роутер, работающий с интернетом через 4G LTE. 1 WAN, 4 LAN. Антенны докупать нужно отдельно.

GSM (3G и 4G) Wi-Fi роутер с внешней антенной: вся информация в одной статье

Как видно из моделей, некоторые полностью сконцентрированы на приеме сигнала от оператора мобильной связи.

Обзор роутера ZyXel смотрите в следующем видео:

Настройки

Выполним настройку на примере последнего указанного маршрутизатора GSM Zyxel:

  1. Установите в лоток SIM карту.
  2. Подключите выведенную антенну и роутер с помощью переходного антенного кабеля.
  3. Подключите ethernet-кабель к компьютеру, а питания – в сеть 220В.
  4. Введите в адресной строке браузера заводской адрес маршрутизатора 192.168.1.1.

GSM (3G и 4G) Wi-Fi роутер с внешней антенной: вся информация в одной статье

  1. Вход сделайте по логину admin и паролю 1234. Тут же смените пароль в целях безопасности.

GSM (3G и 4G) Wi-Fi роутер с внешней антенной: вся информация в одной статье

  1. Нажмите на иконку «Мастера быстрой настройки».

GSM (3G и 4G) Wi-Fi роутер с внешней антенной: вся информация в одной статье

  1. Укажите свой часовой пояс.

GSM (3G и 4G) Wi-Fi роутер с внешней антенной: вся информация в одной статье

  1. Затем страну и название сотового оператора, симку которого вы вставили в устройство.

GSM (3G и 4G) Wi-Fi роутер с внешней антенной: вся информация в одной статье

  1. Присвойте SSID каждому диапазону Wi-Fi сети или оставьте выключенными.

GSM (3G и 4G) Wi-Fi роутер с внешней антенной: вся информация в одной статье

  1. Подтвердите указанные настройки и жмите «Перезагрузка».
  2. Готово, основной источник интернета с 4G включен.
  3. Для подтягивания второго источника (кабель WAN) и переключения на него, зайдите в «Configuration» в раздел «WAN».
  4. Выберите WAN-2 и нажмите на значок редактирования.

GSM (3G и 4G) Wi-Fi роутер с внешней антенной: вся информация в одной статье

  1. Напротив «Enable» поставьте значок и выберите динамический IP (или статический, если он у вас проплачен).

GSM (3G и 4G) Wi-Fi роутер с внешней антенной: вся информация в одной статье

  1. Подключенные антенны настраиваются здесь же. Жмите редактирование WAN

GSM (3G и 4G) Wi-Fi роутер с внешней антенной: вся информация в одной статье

  1. В первой строке Antenna выберите External (Внешний).

GSM (3G и 4G) Wi-Fi роутер с внешней антенной: вся информация в одной статье

  1. В следующем разделе выберите Dial-UP Profile – автоматическое определение. Это позволит принимать ту скорость, которая по силам усилителю, а не программно ограниченную.

GSM (3G и 4G) Wi-Fi роутер с внешней антенной: вся информация в одной статье

  1. Жмите Apply, чтобы применить изменения.

Альтернативы

Такие маршрутизаторы не относятся к категории премиум, но и дешевыми их назвать нельзя. Если нужно сэкономить, то можно посмотреть вариант приобретения стандартного роутера с USB-портом и модема 3G/4G LTE. Два устройства в паре могут обеспечить интернет от мобильного оператора. Но, к сожалению, похвастаться аккуратным выводом для внешней антенны могут не все модемы.

По конструкции вы получаете что-то подобное картинке.

GSM (3G и 4G) Wi-Fi роутер с внешней антенной: вся информация в одной статье

Вместо компактного роутера, с подключением к одной антенне.

GSM (3G и 4G) Wi-Fi роутер с внешней антенной: вся информация в одной статье

Какие внешние антенны приобрести?

Как установить и настроить внешнюю антенну для лучшего приема 3G/4G, рассказывается в следующем видео:

Качество сигнала зависит от того, на каком удалении вы находитесь от вышки сотового оператора. Антенны направленного типа действия, такие как Яги, отлично справляются с приемом сигнала на удалении 5 км от вышки и способны выдавать 1 Мбит/с. Если вышка находится на удалении чуть более километра, скорость может быть около 50 Мбит/с на прием.

GSM (3G и 4G) Wi-Fi роутер с внешней антенной: вся информация в одной статье

Если вышка довольно близко, можно использовать биквадрат Харченко или круговую.

GSM (3G и 4G) Wi-Fi роутер с внешней антенной: вся информация в одной статье

Заключение

GSM Wi-Fi роутеры с возможностью подключения внешней антенны – отличное решение для дачи, загородных домиков и усадьб, где связь с внешним миром можно получить только через сотовых операторов. Неплохая альтернатива – приобретение устройства для организации стабильного интернета из двух резервных каналов (WAN и GSM LTE), подключенных как «горячее резервирование».
